Technische Definition

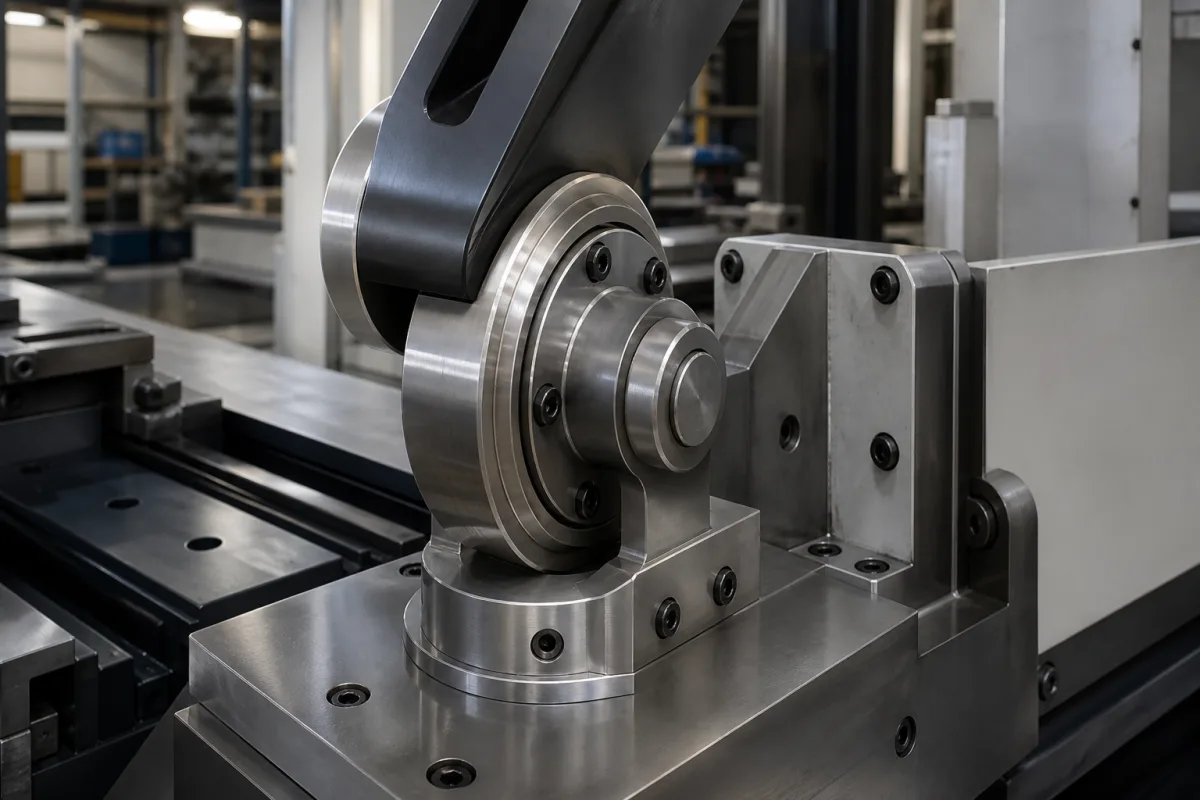

Die Schwenklager-Baugruppe ist eine kritische Komponente innerhalb der Biegearm-Baugruppe, die für eine reibungslose Drehbewegung am primären Drehgelenk des Arms verantwortlich ist. Sie besteht aus Lagerelementen, die in einem Strukturgehäuse untergebracht sind, und ist so ausgelegt, dass sie radiale und axiale Lasten aufnimmt und gleichzeitig Reibung und Verschleiß während Biegevorgängen minimiert. Die Baugruppe wird typischerweise in Maschinen eingesetzt, bei denen sich ein Biegearm um einen festen Drehpunkt drehen muss, wie z. B. in Materialhandhabungsgeräten, Roboterarmen oder Industriepressen. Ihr Design gewährleistet, dass sich der Arm präzise und wiederholbar bewegen kann, was für genaue Positionierung und Kraftübertragung unerlässlich ist. Die Lagerelemente, die Wälzlager (Kugel- oder Rollenlager) oder Gleitlager sein können, werden basierend auf Last, Geschwindigkeit und Umgebungsbedingungen der Anwendung ausgewählt. Das Gehäuse ist mit präzisen Toleranzen bearbeitet, um Ausrichtung zu gewährleisten und die Lager vor Verunreinigungen zu schützen. Schmierung wird bereitgestellt, um Reibung zu reduzieren und Wärme abzuleiten, was die Lebensdauer der Baugruppe verlängert. Die Schwenklager-Baugruppe ist in verschiedenen Größen und Konfigurationen erhältlich, um unterschiedliche Wellendurchmesser, Gehäusepassungen und Lastanforderungen zu erfüllen. Zu den wichtigsten Parametern gehören Bohrungsdurchmesser (20–50 mm, Toleranz H7, ISO 286), Außendurchmesser (40–90 mm, Toleranz h6, ISO 286), Höhe (15–40 mm), dynamische Tragzahl (10–50 kN, basierend auf 1 Million Umdrehungen, ISO 76), statische Tragzahl (15–70 kN, ISO 76), maximale Drehzahl (100–500 U/min), Betriebstemperatur (-40 bis 85 °C), Radialluft (0,01–0,05 mm, C3-Luft, ISO 5753), Kippwinkel (±5 bis ±15 Grad) und Gewicht (0,5–3,0 kg). Zu den Materialien gehören Wälzlagerstahl (GCr15, nach GB/T 18254) und gehärteter Legierungsstahl, mit Kontaktdichtungen (2RS, nach ISO 6194) zum Schutz vor Verunreinigungen. Diese Spezifikationen sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Die Baugruppe verwendet Wälzlager (wie Kugel- oder Rollenlager) oder Gleitlager, um bewegliche Oberflächen zu trennen. Wenn sich der Biegearm um seinen Drehpunkt dreht, erleichtern die Lagerelemente diese Bewegung, indem sie direkten Metall-zu-Metall-Kontakt reduzieren, wodurch Reibung, Wärmeentwicklung und mechanischer Verschleiß verringert werden. Die Lager sind in einem Gehäuse untergebracht, das die richtige Ausrichtung beibehält und Lasten gleichmäßig verteilt. Schmiermittel wird auf die Lageroberflächen aufgetragen, um die Reibung weiter zu reduzieren und vor Korrosion zu schützen. Das Design ermöglicht die Aufnahme radialer und axialer Lasten, wobei die Radialluft (C3) die Wärmeausdehnung berücksichtigt. Die Kippwinkelfähigkeit ermöglicht eine Selbstausrichtung und gleicht geringfügige Ausrichtungsfehler in der Montagestruktur aus.
