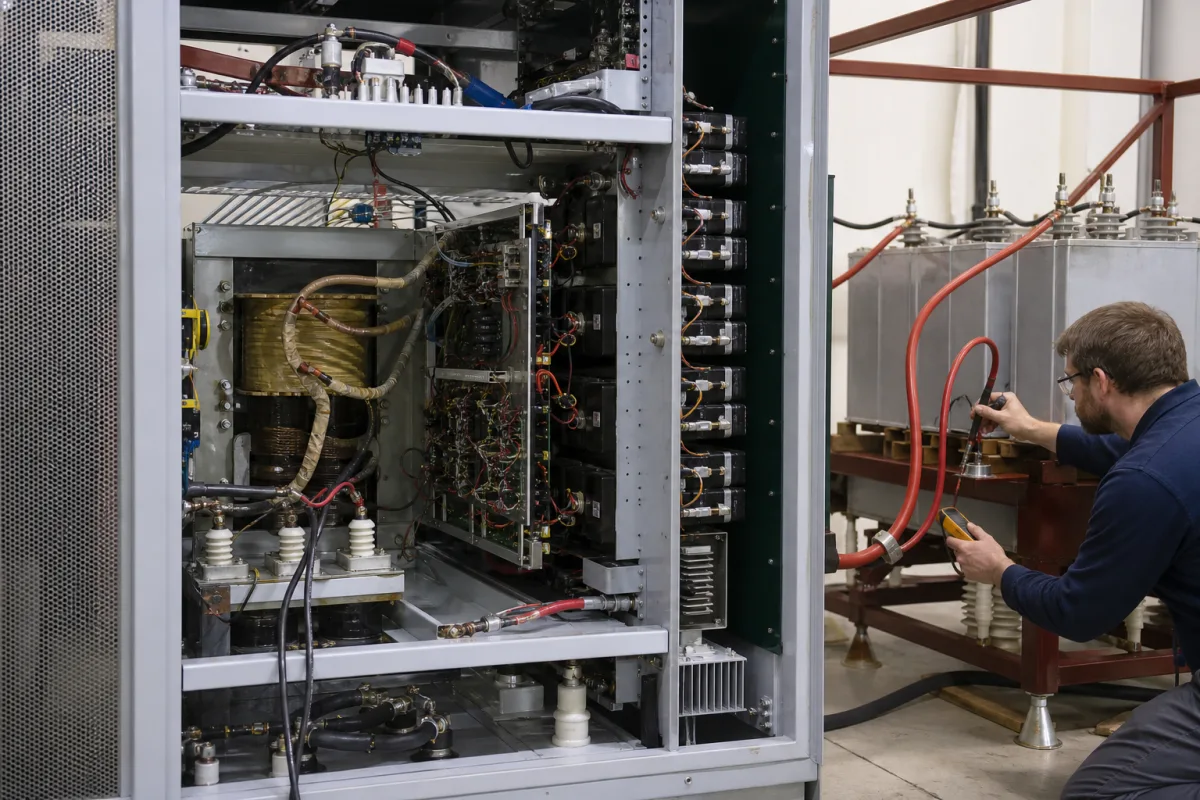

Ladeschaltung

Die Ladeschaltung ist ein kritisches Teilsystem in einer industriellen Kondensator-Entladungsschweißmaschine. Ihre Hauptfunktion besteht darin, eingehende Wechselspannung in Hochspannungs-Gleichspannung umzuwandeln und die Hauptenergiespeicherkondensatoren auf eine voreingestellte Spannungsebene zu laden. Diese Schaltung steuert die Laderate, überwacht Spannungspegel und gewährleistet einen sicheren Betrieb, indem sie eine Überladung verhindert. Die in den Kondensatoren gespeicherte Energie wird anschließend als hochstromiger Schweißimpuls freigesetzt, sodass die Ladeschaltung direkt die für jede Schweißung verfügbare Energie bestimmt. Die Schaltung umfasst typischerweise einen Aufwärtstransformator, Gleichrichterstufen, Schaltelemente wie IGBTs oder Thyristoren, Spannungs- und Stromsensoren sowie eine Steuereinheit. Sie arbeitet mit einer einphasigen 220–240 V AC-Versorgung bei 50/60 Hz und bietet einen einstellbaren DC-Ausgangsspannungsbereich von 50–450 V. Der Ladestrom ist zwischen 0,5 und 5 A einstellbar, was die Ladezeit beeinflusst; typische Vollladezeiten liegen zwischen 0,5 und 10 Sekunden. Die Spannungsregelgenauigkeit beträgt ±1 %, was eine konsistente Schweißenergie gewährleistet. Der Wirkungsgrad bei Volllast liegt zwischen 85 % und 92 %. Die Schaltung ist für den Betrieb bei Umgebungstemperaturen von -10 °C bis 50 °C ausgelegt, mit Derating über 40 °C, und kann bei -20 °C bis 70 °C gelagert werden. Sie ist für nicht kondensierende Luftfeuchtigkeit von 20–85 % relativer Luftfeuchtigkeit geeignet. Je nach Gehäuse reicht die Schutzart von IP20 bis IP54 gemäß IEC 60529. Der Isolationswiderstand beträgt mindestens 100 MΩ bei 500 V DC, und die dielektrische Festigkeit beträgt 1500 V AC für eine Minute. Das Gewicht variiert je nach Leistungsnennwert zwischen 2 und 8 kg. Zu den wichtigsten Materialien gehören Kupferwicklungen, Siliziumstahlbleche, Halbleiterbauelemente (Dioden, IGBTs, Thyristoren), Keramikkondensatoren und eine Leiterplatte. Für jede spezifische Anwendung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.

Die Ladeschaltung verwendet typischerweise einen Aufwärtstransformator, um die Wechselspannung zu erhöhen, gefolgt von einer Gleichrichtung zur Umwandlung in Gleichspannung. Ein Laderegler reguliert den Stromfluss in die Kondensatorbank mithilfe von Schaltelementen wie IGBTs oder Thyristoren und Rückmeldungen von Spannungssensoren. Sobald die Kondensatoren die voreingestellte Spannung erreichen, stoppt der Ladevorgang. Die Schaltung kann Entladewiderstände oder Sicherheitsmechanismen zur Entladung umfassen.
