Spannzylinder (oder Kniehebelmechanik)

Auf Basis strukturierter CNFX-Herstellerprofile wird Spannzylinder (oder Kniehebelmechanik) im Bereich Maschinen- und Anlagenbau anhand von Schließkraft bis Hub eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Spannzylinder (oder Kniehebelmechanik) wird durch die Baugruppe aus Zylinderrohr und Kolben beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische oder hydraulische Komponente in einer Schließeinheit, die die Schließkraft erzeugt und aufbringt, um die Formhälften während des Spritzgießens zusammenzuhalten.

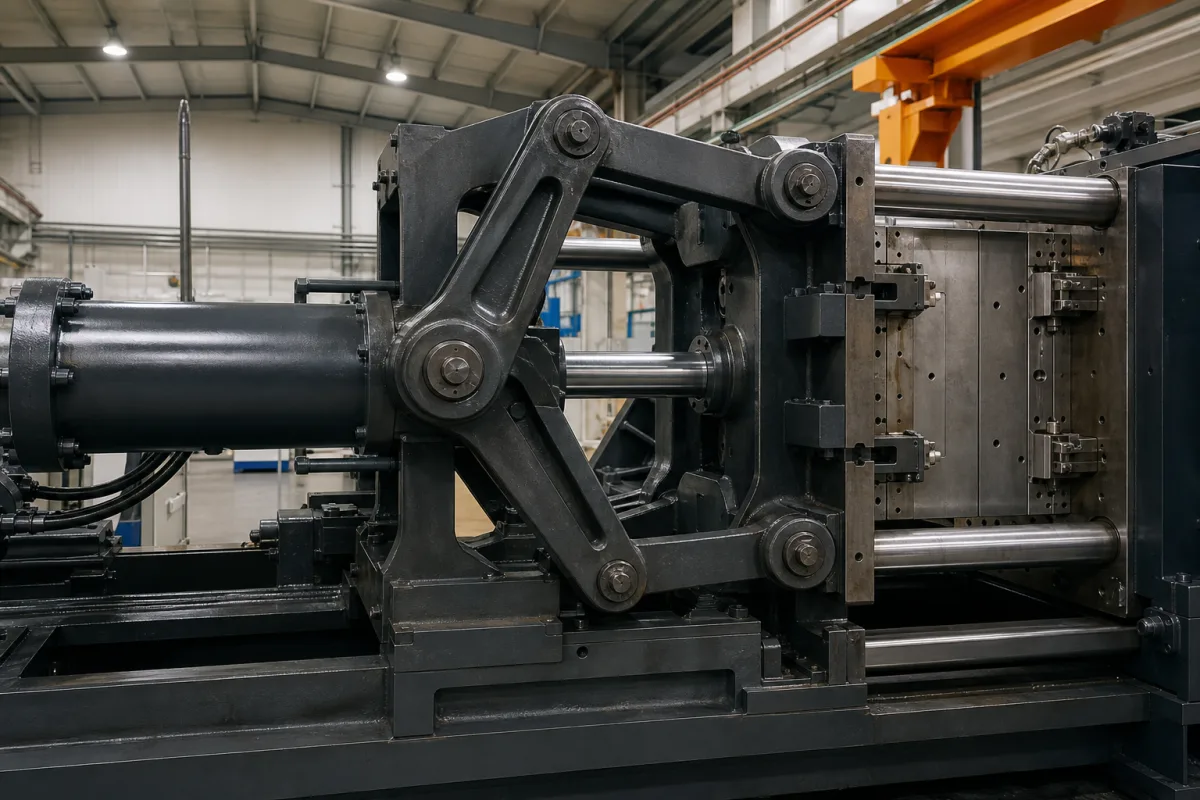

Spannzylinder (oder Kniehebelmechanik) in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Der Spannzylinder (oder die Kniehebelmechanik) ist eine kritische Komponente der Schließeinheit von Spritzgießmaschinen. Er ist verantwortlich für die Erzeugung der hohen Schließkraft, die erforderlich ist, um die Form gegen den Einspritzdruck geschlossen zu halten. In hydraulischen Systemen wird dies durch Hydraulikzylinder erreicht, während bei Kniehebelsystemen mechanische Verbindungen die Kraft durch Hebelwirkung vervielfachen. Diese Komponente bestimmt direkt die maximale Schließkraft der Maschine und gewährleistet die Integrität der Form während des Spritzzyklus. Die Schließkraft liegt typischerweise zwischen 50 und 5000 kN, der Hub zwischen 25 und 500 mm. Der Betriebsdruck beträgt üblicherweise 1,0 bis 1,6 MPa, der maximale Betriebsdruck 2,5 bis 3,5 MPa, und die Betriebstemperatur reicht von -40 bis 85 °C. Der Zylinderdurchmesser beträgt 40 bis 200 mm, der Kolbenstangendurchmesser 20 bis 100 mm und das Gewicht 5 bis 150 kg. Montagearten umfassen Flansch-, Fuß- und Gabelkopf. Dichtungstypen umfassen NBR, FKM und PTFE. Die Schutzart reicht von IP54 bis IP65. Die Leckagerate beträgt ≤0,5 mL/min gemäß ISO 4409. Typische Materialien sind hochfester legierter Stahl, gehärteter Stahl und Bronzebuchsen. Diese Werte sind Referenzbereiche; die modellspezifischen Daten sind mit dem Hersteller zu verifizieren. Die Leistung dieser Komponente beeinflusst direkt die Formschließfähigkeit, den Formöffnungsweg und die Gesamtzuverlässigkeit der Maschine. Die richtige Auswahl erfordert die Berücksichtigung von Schließkraft, Hub, Betriebsdruck, Temperatur und Montagekompatibilität. Die regelmäßige Wartung umfasst die Überwachung der Leckagerate und des Dichtungszustands. Ausfallarten umfassen Dichtungsverschleiß, unzureichende Schließkraft und übermäßige Leckage. Konsultieren Sie stets den rechtlichen Hersteller für spezifische technische Daten und die Einhaltung von Normen wie IEC 60529.

Funktionsprinzip

In hydraulischen Systemen wirkt Druckflüssigkeit auf eine Kolbenfläche und erzeugt so eine lineare Kraft. Bei Kniehebelmechaniken bewegt ein kleiner Hydraulikzylinder mechanische Verbindungen, die die Kraft durch Hebelwirkung vervielfachen und so eine kleine Zylinderbewegung in eine hohe Schließkraft an den Formplatten umwandeln. Das Funktionsprinzip beruht auf dem Pascalschen Gesetz für Hydraulik und dem mechanischen Vorteil bei Kniehebelsystemen. Die Schließkraft wird durch den Flüssigkeitsdruck und die Kolbenfläche oder durch die Verbindungsgeometrie und die Eingangskraft bestimmt. Der Hub definiert den Formöffnungsweg. Das System muss innerhalb der spezifizierten Druck- und Temperaturgrenzen betrieben werden, um die Dichtungsintegrität und die Kraftabgabe zu erhalten. Kniehebelmechaniken erfordern eine ordnungsgemäße Schmierung und Ausrichtung. Der Spannzylinder oder die Kniehebelmechanik wird typischerweise durch ein Hydraulikventil gesteuert, das Durchfluss und Druck reguliert. Während des Spritzzyklus muss die Schließeinheit die Form gegen den Einspritzdruck geschlossen halten, um Grat oder Teilefehler zu vermeiden. Die Schließkraft wird an den Formplatten aufgebracht, und die Kniehebelmechanik bietet eine mechanische Verriegelung, die den Energieverbrauch während der Nachdruckphase reduziert.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Schließkraft50–5000 kNDetermines mold locking capacity
Hub25–500 mmAffects mold opening distance
Max. Betriebsdruck2.5–3.5 MPaExceeding may cause seal failure
Betriebstemperatur-40–85 °COutside range affects seal life
DichtungsartNBR/FKM/PTFEMaterial compatibility with hydraulic fluid
Zylinderdurchmesser40–200 mmDetermines force at given pressure
Kolbenstangendurchmesser20–100 mmAffects buckling strength
BefestigungsartFlange/Foot/ClevisCompatibility with machine frame
Gewicht5–150 kgBeeinflusst Handhabung und Installation
SchutzartIP54–IP65Protection against dust and waterIEC 60529
Leckrate≤0.5 mL/minHigher leakage indicates seal wearISO 4409

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Hochfester legierter Stahl Gehärteter Stahl Bronzebuchsen

Komponenten / BOM

Components / BOM
  • Zylinderrohr
    Enthält Hydraulikflüssigkeit und führt die Kolbenbewegung
    Material: Hochfester Legierungsstahl
  • Kolben
    Wandelt hydraulischen Druck in lineare Kraft um
    Material: Vergüteter Stahl mit Dichtungen
  • Kolbenstange
    Überträgt die Klemmkraft auf die bewegliche Druckplatte
    Material: Chrombeschichteter Stahl
  • Umschaltgelenke
    Mechanische Gelenkverbindungen, die Kräfte durch Hebelwirkung multiplizieren (Umschaltsysteme)
    Material: Schmiedestahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikflüssigkeitskontamination mit Partikelmaterie, die den ISO 4406 18/16/13 Sauberkeitsgrad überschreitet Steuerventilklemmung verursacht Druckschwankungen von ±15 bar bei 5 Hz Frequenz Installation von 3 μm Absolutfiltern mit Differenzdrucküberwachung bei 0,5 bar Schwellenwert
Kolbenstangenfehlausrichtung über 0,02 mm/mm über 100 mm Verfahrweg Asymmetrischer Dichtungsverschleiß führt zu Hydraulikleckagerate von 5 mL/min bei 150 bar Präzisionsgeschliffene Führungsbuchsen mit 0,005 mm Spiel und Laserausrichtungsverifizierung während der Montage

Technische Bewertung

Betriebsbereich
Betriebsbereich
50-200 bar Hydraulikdruck, 0,1-0,5 mm Hubtoleranz, -40°C bis +85°C Betriebstemperatur
Belastungs- und Ausfallgrenzen
Hydraulikdruck über 250 bar verursacht Dichtungsextrusion, Kolbenstangenverbiegung über 0,8 mm führt zu Blockierung, Temperaturen über 120°C degradieren die Hydraulikflüssigkeitsviskosität unter 15 cSt
Dichtungsversagen aufgrund von Extrusion bei Druckdifferenzen über 200 bar an der Dichtungsschnittstelle, Knicken der Kolbenstange unter der Euler-Knicklast von 15 kN, Viskositätsabbau der Hydraulikflüssigkeit mit Arrhenius-Geschwindigkeitskonstante von 0,05 pro °C über 80°C
Fertigungskontext
Spannzylinder (oder Kniehebelmechanik) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 210 bar (hydraulisch) / 100 kN (mechanisch)
Weitere Spezifikationen:Durchflussrate: 10-100 L/min (hydraulisch), Hub: 50-500 mm
Betriebstemperatur:-40°C bis +85°C
Montage- und Anwendungskompatibilität
Hydrauliköl (ISO VG 32-68)Wasser-Glykol-HydraulikflüssigkeitenSynthetische esterbasierte Fluide
Nicht geeignet: Abrasive Suspensionen oder korrosive chemische Umgebungen
Auslegungsdaten
  • Erforderliche Spannkraft (kN)
  • Formplattengröße und Hublänge (mm)
  • Betriebsdruck- und Zykluszeitanforderungen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Dichtungsverschlechterung und Leckage
Ursache: Kontaminationseintritt (Partikel, Feuchtigkeit), der die Dichtungsintegrität beeinträchtigt, unsachgemäße Schmierung, die zu Trockenlauf führt, oder übermäßiger Druck/Temperatur, der zum Materialversagen führt
Kolbenstangenverschleiß und Zylinderbohrungsabnutzung
Ursache: Fehlausrichtung, die zu Querbelastung führt, unzureichende Filtration, die abrasive Partikel in der Hydraulikflüssigkeit zulässt, oder Korrosion aufgrund von Feuchtigkeitseintritt im Hydrauliksystem
Wartungsindikatoren
  • Hörbares Zischen oder Quietschen während des Betriebs, das auf Lufteintritt oder Dichtungsversagen hinweist
  • Sichtbare Hydraulikflüssigkeitsleckage um Kolbenstangendichtungen oder Zylinderkörperverbindungen
Technische Hinweise
  • Implementierung strenger Kontaminationskontrolle mit geeigneter Filtration (ISO 4406 Sauberkeitsziele) und regelmäßiger Fluidanalyse zur Überwachung von Partikelzahlen und Feuchtigkeitsgehalt
  • Etablierung von Präzisionsausrichtungsverfahren während der Installation/Überholung und Durchführung periodischer Kolbenstangenlaufmessungen zur Vermeidung von Querbelastung

Konformität und Fertigungsnormen

Referenznormen
ISO 15552:2004 (Pneumatikzylinder)ANSI/B93.5M-1985 (Hydraulikzylinder)DIN 24334 (Hydraulikzylinder)
Fertigungsgenauigkeit
  • Bohrungsdurchmesser: +/-0,02 mm
  • Oberflächenebenheit: 0,05 mm
Qualitätsprüfung
  • Druckprüfung (Leckageverifizierung)
  • Maßliche Verifizierung (CMM-Messung)

Hersteller von Spannzylinder (oder Kniehebelmechanik)

Herstellerprofile mit passender Produktionsfähigkeit in China.
