Spanneinheit

Auf Basis strukturierter CNFX-Herstellerprofile wird Spanneinheit im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Spanneinheit wird durch die Baugruppe aus Feststehende Druckplatte und Bewegliche Druckplatte beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Baugruppe in Silikonformmaschinen, die die Formhälften während der Einspritz- und Aushärtungsphase sicher schließt und unter hohem Druck zusammenhält.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

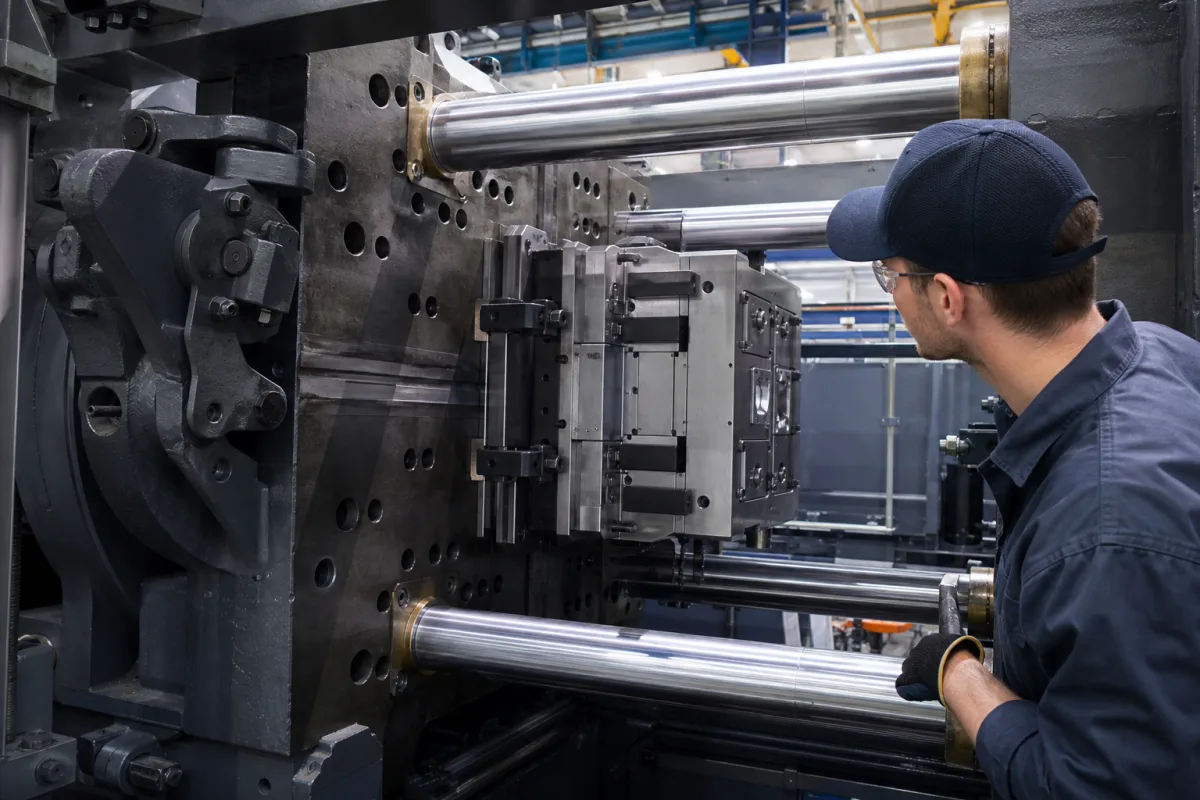

Spanneinheit in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Spanneinheit

Technische Definition

Die Spanneinheit ist ein kritisches Teilsystem einer Silikonformmaschine, das dafür verantwortlich ist, die beiden Formhälften sicher zu schließen und sie während des gesamten Einspritz- und Aushärtungszyklus unter hoher Spannkraft zu halten, um Gratbildung zu verhindern und die Maßgenauigkeit des Formteils zu gewährleisten. Sie besteht typischerweise aus einer festen Platte, einer beweglichen Platte, Zugstangen und einem Spannmechanismus (hydraulisch oder Kniehebel). Die Einheit funktioniert, indem sie die bewegliche Platte auf die feste Platte zubewegt, um die Form zu schließen. Ein Spannmechanismus (Hydraulikzylinder oder mechanischer Kniehebel) übt dann eine hohe Kraft (Spannkraft) aus und hält sie aufrecht, um die Form sicher gegen den Einspritzdruck des flüssigen Silikons geschlossen zu halten. Nach dem Aushärten gibt der Mechanismus die Kraft frei und zieht die bewegliche Platte zurück, um die Form zum Auswerfen des Teils zu öffnen. Die Spannkraft ist eine wichtige Spezifikation, die typischerweise in Kilonewton (kN) gemessen wird und auf die projizierte Fläche der Form und den Einspritzdruck abgestimmt sein muss, um ein Öffnen der Form zu verhindern. Bei der Auswahl ist die erforderliche Spannkraft für Ihre spezifische Form und Maschinenkonfiguration zu überprüfen. Die Einheit interagiert mit der Einspritzeinheit, der Form und dem Maschinensteuerungssystem. Wartungssignale umfassen ungewöhnliche Geräusche, Hydrauliklecks oder inkonsistente Spannkraft. Fehlergrenzen umfassen die Unfähigkeit, die Spannkraft aufrechtzuerhalten, Plattenfehlausrichtung oder Zugstangenbruch. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Funktionsprinzip

Die Einheit funktioniert, indem sie die bewegliche Platte auf die feste Platte zubewegt, um die Form zu schließen. Ein Spannmechanismus (Hydraulikzylinder oder mechanischer Kniehebel) übt dann eine hohe Kraft (Spannkraft) aus und hält sie aufrecht, um die Form sicher gegen den Einspritzdruck des flüssigen Silikons geschlossen zu halten. Nach dem Aushärten gibt der Mechanismus die Kraft frei und zieht die bewegliche Platte zurück, um die Form zum Auswerfen des Teils zu öffnen.

Hauptmaterialien

Legierter Stahl
Komponenten / BOM
  • Feststehende Druckplatte
    Feste Druckplatte, an der eine Hälfte der Form montiert wird.
    Material: Legierter Stahl
  • Bewegliche Druckplatte
    Druckplatte, die sich zum Öffnen und Schließen der Form bewegt; trägt die andere Formhälfte.
    Material: Legierter Stahl
  • Zuganker
    Führungsstangen, die die Pressplatten verbinden und die Schließkraft aufnehmen.
    Material: Hochfester Legierungsstahl
  • Spannzylinder (oder Kniehebelmechanismus)
    Mechanismus (hydraulisch oder mechanisch), der die Spannkraft erzeugt.
    Material: Legierter Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Bis zu 5000 kN Schließkraft (typischer Bereich 1000-5000 kN)
Durchflussrate:Nicht spezifiziert im Eingangskontext
Betriebstemperatur:Umgebungstemperatur bis 200°C (Formoberflächentemperatur)
Montage- und Anwendungskompatibilität
Flüssigsilikonkautschuk (LSR)Hochtemperatur-ThermoplasteDuroplastische Elastomere
Nicht geeignet: Korrosive chemische Umgebungen ohne Schutzbeschichtungen
Auslegungsdaten
  • Formabmessungen und -gewicht
  • Erforderliche Schließkraft (basierend auf projizierter Fläche und Einspritzdruck)
  • Anforderungen an die Produktionszykluszeit
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
150-350 bar Schließkraft, 0,1-0,3 mm Parallelitätstoleranz, 20-80°C Betriebstemperatur.
Belastungs- und Ausfallgrenzen
Schließkraft fällt unter 120 bar, Parallelitätsabweichung übersteigt 0,5 mm, Temperatur übersteigt 100°C.
Plastische Verformung der Zugstangen aufgrund zyklischer Belastung, die die Streckgrenze übersteigt (typischerweise 450 MPa für 4140-Stahl), thermische Ausdehnungsdifferenz zwischen Komponenten übersteigt 0,15 % Dehnung.
Fertigungskontext
Spanneinheit wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Degradation der Hydraulikzylinder-Dichtungen
Ursache: Kontamination des Hydrauliköls führt zu abrasivem Verschleiß, thermischer Degradation durch Überhitzung oder chemischer Inkompatibilität mit Öladditiven.
Ermüdungsbruch der Zugstange
Ursache: Zyklische Belastung übersteigt die Dauerfestigkeit des Materials, unsachgemäße Vorspannung während der Montage oder Spannungskonzentration an den Gewindegrundflächen aufgrund mangelhafter Fertigungsqualität.
Wartungsindikatoren
  • Hörbares Hydraulikzischen oder Klopfen während des Betriebs, das auf interne Leckage oder Kavitation hinweist.
  • Sichtbare Hydraulikölleckagen um Zylinderdichtungen oder übermäßiges Spiel/Fehlausrichtung in beweglichen Komponenten.
Technische Hinweise
  • Implementierung einer zustandsbasierten Überwachung mit Schwingungsanalyse an Zugstangen und Trendanalyse des Hydraulikdrucks zur Früherkennung von Degradation.
  • Etablierung strenger Kontaminationskontrollprotokolle für Hydrauliköl, einschließlich regelmäßiger Partikelzählung und Feuchtigkeitsanalyse mit geplantem Ölwechsel.

Konformität und Fertigungsnormen

Referenznormen
ISO 12164-1:2001 (Werkzeughalter für automatischen Werkzeugwechsel - Teil 1: Schäfte und Spannknöpfe)ANSI B5.50-1994 (Spezifikation für konische und flächenberührende Werkzeugschäfte und Spannknöpfe)DIN 69893-1:2002 (Werkzeughalter für automatischen Werkzeugwechsel - Teil 1: Schäfte und Spannknöpfe)
Fertigungsgenauigkeit
  • Bohrungsdurchmesser: +/-0,01 mm
  • Parallelität der Spannflächen: 0,02 mm
Qualitätsprüfung
  • Maßliche Prüfung mit Koordinatenmessgerät (KMG)
  • Härteprüfung (Rockwell C-Skala) für Werkzeugstahlkomponenten
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Hydraulikölkontamination übersteigt ISO 4406 18/16/13 Reinheitsklasse → Servoventil-Spulenklemmung verursacht ungleichmäßige Schließdruckverteilung → Einbau einer doppelten 3-Mikron-Absolutfilterung mit Differenzdrucküberwachung
Vorspannkraftverlust der Zugstange übersteigt 15 % der anfänglichen 200 kN Vorspannung → Formgratbildung aufgrund unzureichender Schließkraft während des Einspritzdruckmaximums → Implementierung einer Ultraschall-Schraubenvorspannkraftüberwachung mit 2 % Genauigkeit und automatischem Nachspannsystem

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation
Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.
Fertigungsfähigkeit
Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.
Prüfbarkeit
Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.
Lieferantentransparenz
Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Spanneinheit

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Spanneinheit

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht
Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier
Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler
CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage
Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Ihre Geschäftsdaten werden nur zur Bearbeitung dieser Anfrage verwendet.

Vielen Dank. Ihre Anfrage wurde gesendet.
Senden fehlgeschlagen. Bitte erneut versuchen oder schreiben Sie uns an [email protected].

Häufige Fragen

Was ist die Hauptfunktion einer Spanneinheit in einer Silikonformmaschine?

Die Spanneinheit schließt die Formhälften sicher und hält sie während des Einspritzens und Aushärtens unter hohem Druck, um Gratbildung zu verhindern und die Maßgenauigkeit des Formteils zu gewährleisten.

Aus welchen typischen Komponenten besteht eine Spanneinheit?

Sie besteht typischerweise aus einer festen Platte, einer beweglichen Platte, Zugstangen und einem Spannmechanismus, der hydraulisch oder als Kniehebel ausgeführt sein kann.

Wie wird die erforderliche Spannkraft bestimmt?

Die erforderliche Spannkraft hängt von der projizierten Fläche der Form und dem Einspritzdruck ab. Sie muss ausreichen, um die Form gegen den Einspritzdruck geschlossen zu halten. Den spezifischen Wert für Ihre Anwendung mit dem Hersteller verifizieren.

Welche Wartungssignale deuten auf ein Problem mit der Spanneinheit hin?

Ungewöhnliche Geräusche, Hydrauliklecks oder inkonsistente Spannkraft sind häufige Anzeichen. Regelmäßige Inspektion und Wartung werden empfohlen, um einen zuverlässigen Betrieb zu gewährleisten.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
