Technische Definition

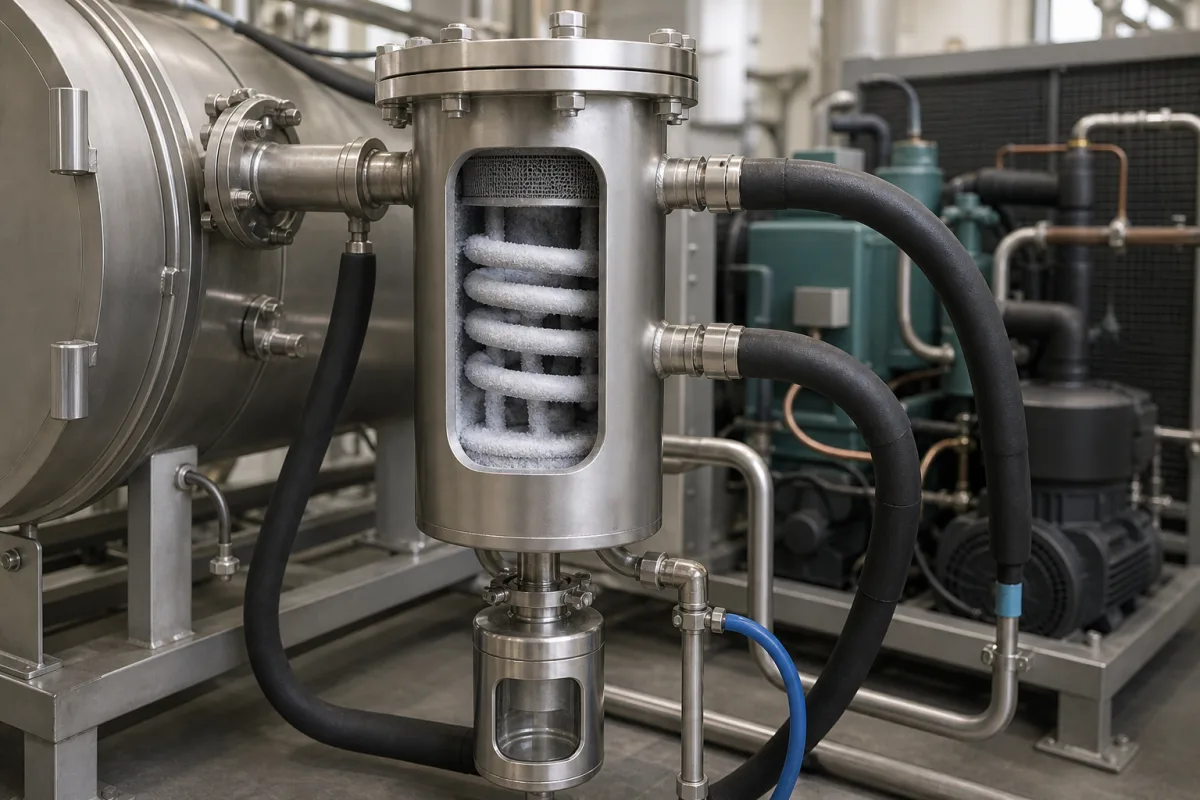

Eine Kältefalle/Kondensator ist eine Komponente in Vakuumsystemen, die kondensierbare Dämpfe und Verunreinigungen aus dem Gasstrom entfernt. Sie funktioniert, indem sie eine gekühlte Oberfläche im Vakuumpfad aufrechterhält, typischerweise mit flüssigem Stickstoff, Kühlwasser oder mechanischer Kühlung. Wenn Gasmoleküle mit ausreichendem Dampfdruck diese kalte Oberfläche berühren, verlieren sie kinetische Energie und gehen von der Gasphase in die flüssige oder feste Phase über, wodurch sie effektiv aus der Vakuumumgebung entfernt werden. Dies verhindert, dass diese Substanzen empfindliche Komponenten wie Vakuumpumpen oder Prozesskammern erreichen, schützt die Ausrüstung und verbessert die Prozesseffizienz.
Die Kältefalle/Kondensator ist in Ausführungen aus Edelstahl, Kupfer oder Aluminium erhältlich, mit Materialgüten typischerweise 304 oder 316L (ASTM A240) für korrosive oder hochreine Anwendungen. Zu den wichtigsten Parametern gehören Kühlleistung (0,5–5 kW), Betriebstemperaturbereich (-40 bis 85 °C), Betriebsdruckbereich (0,1–0,5 MPa), Kühloberfläche (0,5–10 m²), Kühlmitteldurchfluss (10–100 L/min), Temperaturgenauigkeit (±1 °C), Druckabfall (≤0,01 MPa), elektrische Stromversorgung (220–380 V AC), Stromverbrauch (1–10 kW), Schutzart (IP54–IP65 nach IEC 60529) und Gewicht (50–500 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden.
Die Auswahl einer Kältefalle/Kondensator erfordert die Berücksichtigung der Dampflast, der erforderlichen Kondensationsrate, des Betriebstemperatur- und -druckbereichs, der Verfügbarkeit von Kühlmittel und der Platzbeschränkungen. Verifizierungsfragen sollten die Kompatibilität mit dem Vakuumsystem, die Angemessenheit der Kühlleistung und die Materialeignung für die Prozessgase abdecken. Wartungssignale umfassen verringerte Kondensationseffizienz, erhöhten Druckabfall oder Temperaturabweichungen. Fehlergrenzen umfassen den Betrieb außerhalb der angegebenen Temperatur- oder Druckbereiche, was zu verringerter Leistung oder Schäden führen kann. Stellen Sie sicher, dass Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten verifizieren.
Funktionsprinzip
Die Kältefalle/Kondensator funktioniert, indem sie eine gekühlte Oberfläche im Vakuumpfad aufrechterhält. Die Oberfläche wird mit flüssigem Stickstoff, Kühlwasser oder mechanischer Kühlung auf Temperaturen unterhalb des Taupunkts der zu entfernenden Dämpfe gekühlt. Gasmoleküle mit ausreichendem Dampfdruck, die die kalte Oberfläche berühren, verlieren kinetische Energie und wechseln von der Gasphase in die flüssige oder feste Phase, wobei sie sich auf der Oberfläche ablagern. Dadurch werden sie effektiv aus der Vakuumumgebung entfernt und können nicht zu stromabwärts gelegenen Komponenten gelangen. Die Kühlleistung und die Oberfläche bestimmen die Kondensationsrate, während die Temperaturgenauigkeit eine präzise Steuerung gewährleistet. Der Druckabfall über der Komponente wird niedrig gehalten, um die Auswirkung auf das Vakuumsystem zu minimieren.
