Technische Definition
Das Behälterhandhabungssystem ist eine kritische Komponente einer aseptischen Abfüllmaschine. Es verwaltet den präzisen, automatisierten Transport von vorsterilisierten Behältern (wie Flaschen, Fläschchen oder Beuteln) vom Zuführbereich durch die verschiedenen Stationen der Abfüllmaschine (einschließlich Abfüll-, Stopfen-/Verschließ- und Versiegelungszonen) und schließlich zum Ausgang für die Verpackung. Seine Hauptaufgabe besteht darin, die Sterilität und Integrität der Behälter zu erhalten und gleichzeitig eine genaue Positionierung für jeden Verarbeitungsschritt sicherzustellen, was direkt zur Gesamteffizienz der Maschine und zur Produktsicherheit beiträgt. Dieses System ist für die Integration in aseptische Abfülllinien ausgelegt, wobei Behälterabmessungen, Durchsatz und Umgebungsbedingungen auf die spezifische Anwendung abgestimmt sein müssen. Das Verzeichnis listet Referenzbereiche für Behälterdurchmesser (20–120 mm), Höhe (30–250 mm), Durchsatz (6.000–24.000 Behälter pro Stunde), Positioniergenauigkeit (±0,05 mm), Wiederholbarkeit (±0,02 mm), Betriebsdruck (1,0–1,6 MPa), Betriebstemperatur (10–40 °C), relative Luftfeuchtigkeit (30–70%), Schutzart (IP54–IP65 nach IEC 60529), Materialgüte (316L nach ASTM A240), Gewicht (150–350 kg) und Leistungsaufnahme (1,5–4,0 kW). Diese Werte sind indikativ und müssen mit dem rechtlichen Hersteller für das tatsächliche Modell verifiziert werden. Typische Konstruktionsmaterialien umfassen Edelstahl (AISI 316L), lebensmittelechte Kunststoffe und Keramikbeschichtungen. Das System ist für den Einsatz in sterilen Umgebungen vorgesehen und erfordert eine sorgfältige Validierung von Sterilitäts- und Reinigungsverfahren. Käufer sollten die Kompatibilität mit ihren Behälterformaten, der Linienleistung und bestehenden Steuerungssystemen bestätigen. Verifikationsfragen umfassen: Was ist der genaue Behältergrößenbereich für das Modell? Was ist der maximale Durchsatz unter sterilen Bedingungen? Was sind die Versorgungsanforderungen (Strom, Druckluft usw.)? Welche Reinigungs- und Sterilisationsmethoden werden unterstützt? Was ist der Wartungsplan für Greifer und Sternräder? Fehlergrenzen umfassen Verlust der Positioniergenauigkeit, erhöhte Vibrationen oder Kontaminationsereignisse, die eine sofortige Inspektion und Neukalibrierung erfordern.
Funktionsprinzip

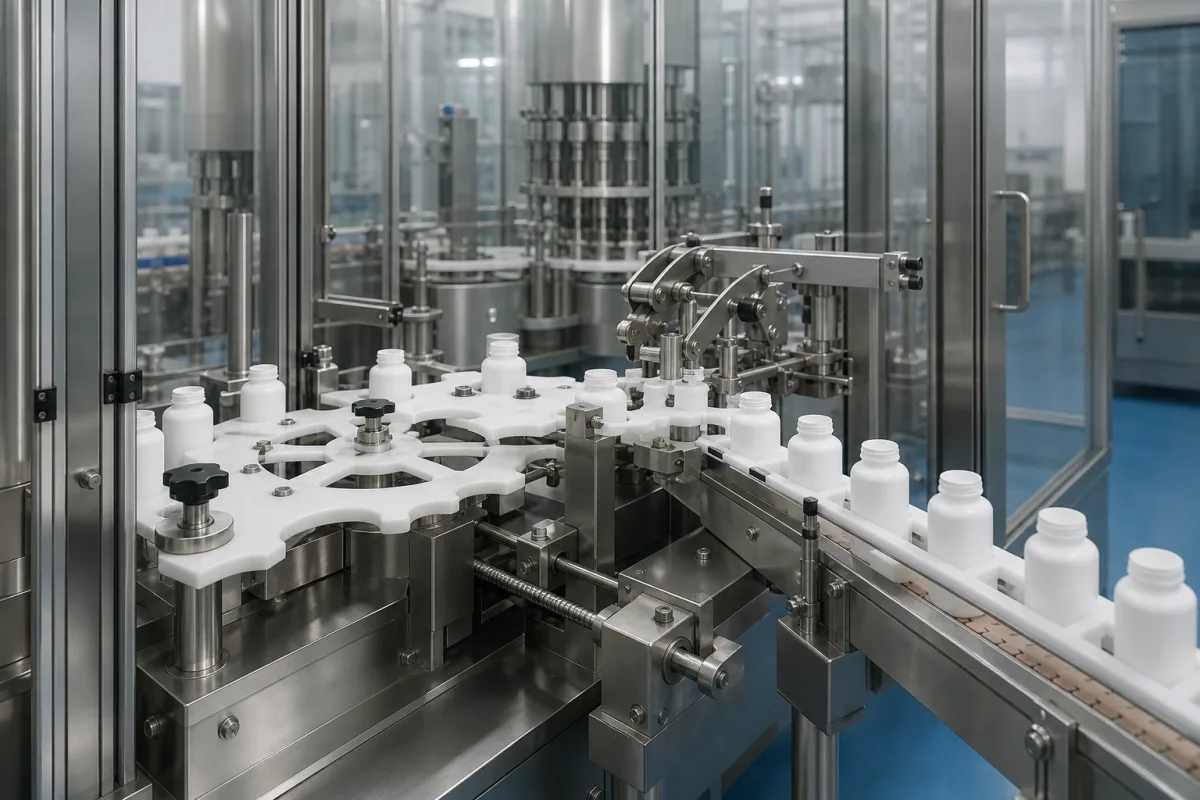

Das System verwendet typischerweise eine Kombination aus Förderern (z. B. Sternräder, Linearförderer), Greifern, Hubvorrichtungen und Indexiermechanismen. Behälter werden in das System eingespeist, wo Sensoren deren Vorhandensein und Ausrichtung erkennen. Die Handhabungsmechanismen transferieren und positionieren dann jeden Behälter präzise an vorbestimmten Stationen (Abfüllung, Verschließen usw.) mit synchronisiertem Timing. Der gesamte Prozess wird von einer speicherprogrammierbaren Steuerung (SPS) gesteuert, um eine reibungslose, kontinuierliche und kontaminationsfreie Bewegung in der sterilen Umgebung der Abfüllmaschine zu gewährleisten.
