Technische Definition

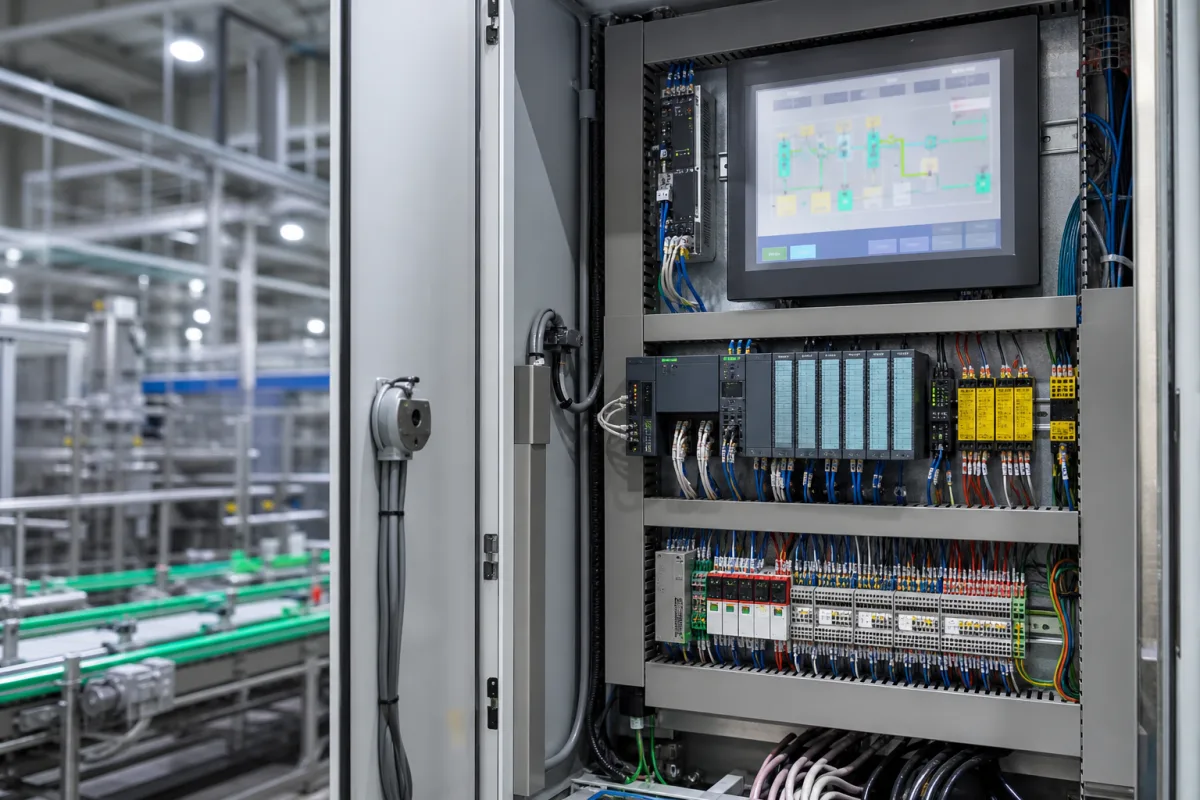

Das Steuerungssystem (HMI/PLC) ist ein Komponentenprodukt, das für die Integration in automatisierte Maschinen entwickelt wurde, insbesondere für Anwendungen wie pharmazeutische Lyophilisierungssysteme. Es kombiniert eine Mensch-Maschine-Schnittstelle (HMI) für die Bedienerinteraktion und Visualisierung mit einer speicherprogrammierbaren Steuerung (PLC) für Echtzeit-Prozesssteuerung, Datenerfassung und automatisierte Ablaufsteuerung. Das System verwaltet kritische Vorgänge wie Temperaturregelung, Vakuumsteuerung und Zyklusverwaltung und fungiert als zentrales Nervensystem der Gesamtanlage. Die PLC führt programmierte Logik aus, um physische Geräte wie Ventile, Pumpen und Heizungen basierend auf Sensoreingaben zu steuern, während die HMI eine grafische Oberfläche zur Überwachung von Prozessvariablen, zur Parametereinstellung, zur Anzeige von Alarmen und zur Erstellung von Berichten bietet. Die Kommunikation erfolgt über Standardprotokolle wie Ethernet/IP, Profibus oder Modbus. Das System ist in einem Edelstahlgehäuse mit Touchscreen-Display untergebracht und besteht aus industriellen elektronischen Komponenten. Zu den wichtigsten Parametern gehören Prozessorgeschwindigkeit (600–1200 MHz), Speicherkapazität (4–32 MB), Kommunikationsports (2–6), Displaygröße (7–15 Zoll), Schutzart (IP54–IP65 gemäß IEC 60529), Betriebstemperatur (-10 bis 55 °C), Betriebsfeuchtigkeit (10–90 % relative Feuchte, nicht kondensierend), Eingangsspannung (24 V DC ±10 %), Leistungsaufnahme (15–60 W), digitale I/O-Punkte (16–128), analoge I/O-Kanäle (4–32), Scan-Zeit (0,1–10 ms/K) und Gewicht (2–8 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Das System ist für industrielle Umgebungen ausgelegt und erfordert eine ordnungsgemäße Konfiguration und Integration. Vor der Beschaffung müssen die modellspezifischen Spezifikationen und die Konformität mit dem Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Die PLC führt ein gespeichertes Steuerprogramm zyklisch aus, liest Sensoreingaben und aktualisiert Ausgänge, um Aktoren wie Ventile, Pumpen und Heizungen zu steuern. Die HMI kommuniziert über industrielle Protokolle mit der PLC, zeigt Echtzeit-Prozessdaten an und akzeptiert Bedienerbefehle. Das System unterstützt Datenprotokollierung und Alarmverwaltung, sodass Bediener Prozesse überwachen und anpassen können. Die Scan-Zeit, die von Prozessorgeschwindigkeit und Programmierkomplexität abhängt, beeinflusst die Reaktionszeit. Das System arbeitet innerhalb der angegebenen Umgebungsgrenzen und erfordert eine ordnungsgemäße Stromversorgung und Erdung.
