Technische Definition und Kernbaugruppe

Ein typisches I/O-Module wird durch die Baugruppe aus Klemmenblock und Signalaufbereitungsschaltung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Elektronische Schnittstelleneinheiten, die Feldgeräte mit SPS-Systemen verbinden und Signale zwischen digitalen/analogen Formaten umwandeln.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

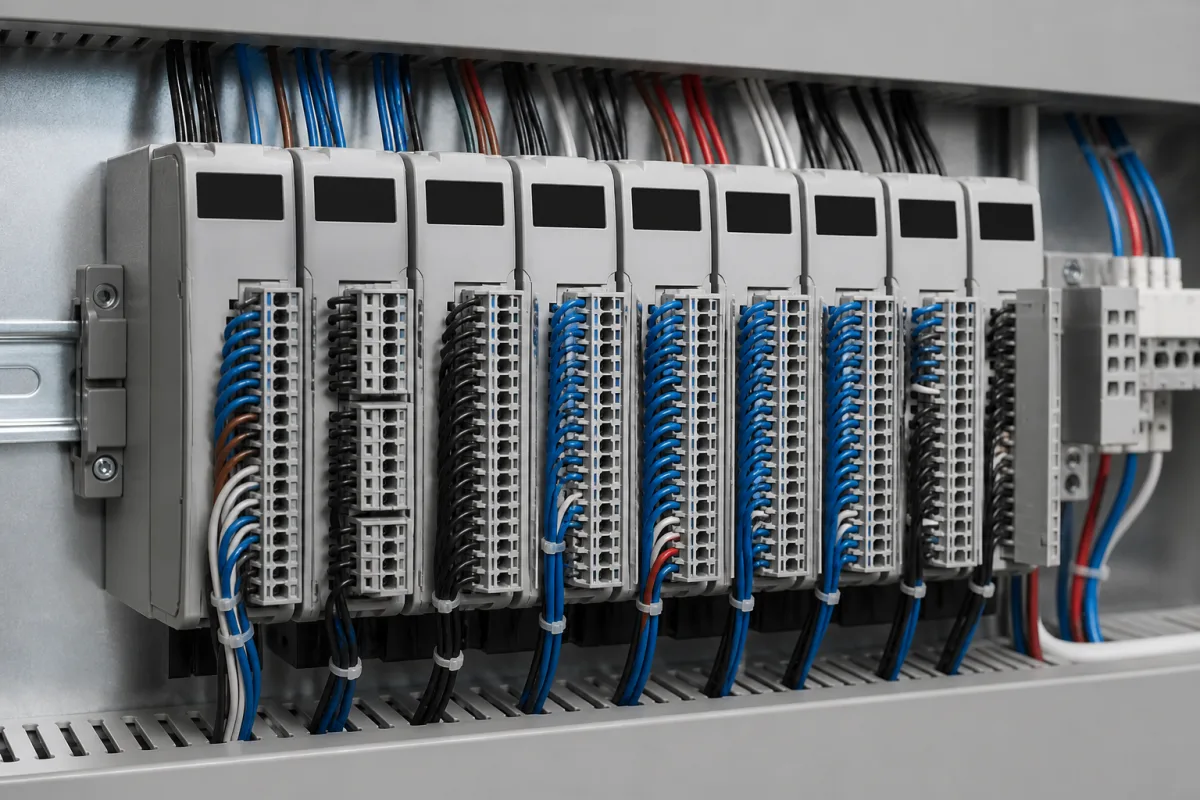

I/O-Module in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für I/O-Module

Technische Definition

I/O-Module sind wesentliche Komponenten in SPS-Steuerungsschränken und dienen als Kommunikationsbrücke zwischen der zentralen Verarbeitungseinheit und externen Feldgeräten. Sie übernehmen Signalumwandlung, Isolierung und Aufbereitung für Eingänge (Sensoren, Schalter) und Ausgänge (Aktoren, Anzeigen) und ermöglichen es der SPS, industrielle Prozesse zu überwachen und zu steuern. Eingangsmodule empfangen Signale von Feldgeräten (z. B. 4-20 mA, 0-10 V, digitale Kontakte), bereiten sie durch Filter- und Isolationsschaltungen auf und wandeln sie in digitale Signale um, die von der SPS-CPU gelesen werden können. Ausgangsmodule empfangen digitale Befehle von der CPU, wandeln sie in geeignete Signalformate um und treiben angeschlossene Aktoren oder Anzeigen an, während sie elektrische Isolierung und Schutz bieten. Typische Materialien umfassen Leiterplatten, elektronische Bauteile (ICs, Widerstände, Kondensatoren), Kunststoff- oder Polycarbonatgehäuse und Kupferverbinder. Eine wichtige Spezifikation ist die Anzahl der Ein-/Ausgangskanäle pro Modul, die die Kapazität des Moduls bestimmt. Bei der Auswahl eines I/O-Moduls sollten Sie Kanalanzahl, Signaltypen, Isolationsanforderungen und Kompatibilität mit dem SPS-System überprüfen. Bestätigen Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten, da dieses Verzeichnis nur allgemeine Referenzinformationen bietet. I/O-Module werden in verschiedenen industriellen Anwendungen eingesetzt, von einfacher Maschinensteuerung bis hin zu komplexer Prozessautomatisierung. Korrekte Installation und Konfiguration sind für den zuverlässigen Betrieb entscheidend. Wartungssignale können LED-Statusanzeigen, Diagnosealarme oder Kommunikationsfehler umfassen. Fehlergrenzen umfassen elektrische Überlastung, Kurzschlüsse oder Umgebungsfaktoren wie Temperatur und Feuchtigkeit. Regelmäßige Inspektion und Tests können unerwartete Ausfallzeiten verhindern.

Funktionsprinzip

Eingangsmodule empfangen Signale von Feldgeräten (z. B. 4-20 mA, 0-10 V, digitale Kontakte), bereiten sie durch Filter- und Isolationsschaltungen auf und wandeln sie in digitale Signale um, die von der SPS-CPU gelesen werden können. Ausgangsmodule empfangen digitale Befehle von der CPU, wandeln sie in geeignete Signalformate um und treiben angeschlossene Aktoren oder Anzeigen an, während sie elektrische Isolierung und Schutz bieten.

Hauptmaterialien

Leiterplatte (PCB), Elektronische Bauteile (ICs, Widerstände, Kondensatoren), Kunststoff-/Polycarbonat-Gehäuse, Kupferstecker
Komponenten / BOM
  • Klemmenblock
    Sichert elektrische Anschlüsse für Feldverdrahtung
    Material: Kunststoff mit Kupferlegierungskontakten
  • Signalaufbereitungsschaltung
    Filtert, verstärkt und isoliert ein- und ausgehende Signale
    Material: Leiterplatte mit elektronischen Bauelementen
  • Statusanzeigen
    LEDs zur Anzeige des Modulstatus und Kanalaktivität
    Material: Kunststoffgehäuse mit LED-Komponenten
  • Kommunikationsschnittstelle
    Verbinden des Moduls mit dem PLC-Rückwandbus oder Netzwerk
    Material: Leiterplatte mit Steckerstiften/Buchsen
  • Isolationsschaltung
    Hält die Feldverdrahtung elektrisch getrennt von der PLC-Logikseite.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nicht anwendbar (elektronische Komponente)
Weitere Spezifikationen:Signaltypen: 0-10V, 0-20mA, 4-20mA, 24VDC digital; Isolierung: typ. 500V AC; Ansprechzeit: <1ms digital, <10ms analog
Betriebstemperatur:-20°C bis +70°C (Betrieb), -40°C bis +85°C (Lagerung)
Montage- und Anwendungskompatibilität
Industrielle Steuerungsschränke (IP20-Schutzart)Prozessleittechnik-Schaltschränke mit HutschienenmontageFabrikautomatisierungsumgebungen mit EMV-Schutz
Nicht geeignet: Außen-/Nassbereiche ohne geeignete IP67+-Gehäuse
Auslegungsdaten
  • Anzahl der benötigten E/A-Punkte (Digital-/Analog-Mix)
  • Kommunikationsprotokoll-Kompatibilität (Profibus, Ethernet/IP, Modbus usw.)
  • Stromversorgungsanforderungen (Spannung, Strom, Isolationsbedarf)
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
0-60°C Umgebungstemperatur, 85-264 VAC Eingangsspannung, 24 VDC Stromversorgung ±10% Toleranz
Belastungs- und Ausfallgrenzen
Bauteilausfall bei 70°C Sperrschichttemperatur (Tjmax), 300 VAC dielektrischer Durchschlag, 30 VDC Verpolung
Thermisches Durchgehen in Halbleiterübergängen (Arrhenius-Gleichung: Ausfallrate verdoppelt sich pro 10°C Anstieg über Tjmax), dielektrischer Durchschlag in Isolierungstransformatoren (Paschensches Gesetz: Durchschlagsspannung ~7,5 kV/mm bei STP)
Fertigungskontext
I/O-Module wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Korrosionsbedingter Kontaktabbau
Ursache: Exposition gegenüber Feuchtigkeit, korrosiven Atmosphären oder chemischen Verunreinigungen, die zu Oxidation oder Lochfraß an elektrischen Kontakten und Anschlüssen führen, den Widerstand erhöhen und intermittierenden oder vollständigen Signalverlust verursachen.
Elektrostatische Entladung (ESD) oder Überspannungsschaden
Ursache: Ungenügende Erdung, unsachgemäße Handhabung während der Installation/Wartung oder Spannungstransienten von angeschlossenen Geräten (z.B. Motoren, Solenoide), die empfindliche Halbleiterbauteile beschädigen und zu Modulausfällen oder fehlerhaftem Verhalten führen.
Wartungsindikatoren
  • Intermittierende oder flackernde Status-LEDs am Modul, die auf instabile Stromversorgung oder Kommunikationsprobleme hinweisen.
  • Hörbares Brummen oder Knacken vom Modul, was auf Lichtbogenbildung, lockere Verbindungen oder Bauteilausfall hindeutet.
Technische Hinweise
  • Implementieren Sie Umgebungskontrollen wie geschlossene Gehäuse, Trockenmittel oder Klimatisierung, um stabile Temperatur- und Feuchtigkeitsbedingungen aufrechtzuerhalten und Kondensation sowie Korrosion zu verhindern.
  • Verwenden Sie Überspannungsschutz, ordnungsgemäße Erdung und abgeschirmte Kabel zum Schutz vor elektrischen Transienten und befolgen Sie ESD-sichere Handhabungsverfahren bei allen Wartungsarbeiten.

Konformität und Fertigungsnormen

Referenznormen
ISO 13849-1: Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungssystemenANSI/ISA-12.12.01: Elektrische Betriebsmittel für den Einsatz in explosionsgefährdeten Bereichen der Zone 2CE-Kennzeichnung: Konformität mit EU-Richtlinien (z.B. EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU)
Fertigungsgenauigkeit
  • Steckerstiftausrichtung: +/-0,1 mm
  • Befestigungslochposition: +/-0,2 mm
Qualitätsprüfung
  • Funktionale Sicherheitsprüfung (Überprüfung der Eingangs-/Ausgangsantwortgenauigkeit und -zeit)
  • Umweltbelastungstests (Temperaturwechsel, Vibration, Feuchtigkeitstests)
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 8 kV HBM (Human Body Model) → Gate-Oxid-Durchbruch in Eingangsschutz-MOSFETs, der einen permanenten Kurzschluss erzeugt → Integrierte TVS-Dioden mit 5 ns Ansprechzeit, 15 kV ESD-Schutz an allen Feldanschlüssen
Galvanische Korrosion durch unedle Metalle (Kupfer-Aluminium-Grenzflächen) mit Feuchtigkeitseintritt → Erhöhter Kontaktwiderstand von 50 mΩ auf >500 mΩ, der zu Signaldämpfung führt → Vergoldete Kontakte (0,8 μm Dicke), Konformalbeschichtung (IPC-CC-830B Klasse 3), hermetische Dichtung nach IP67-Standard
