Technische Definition

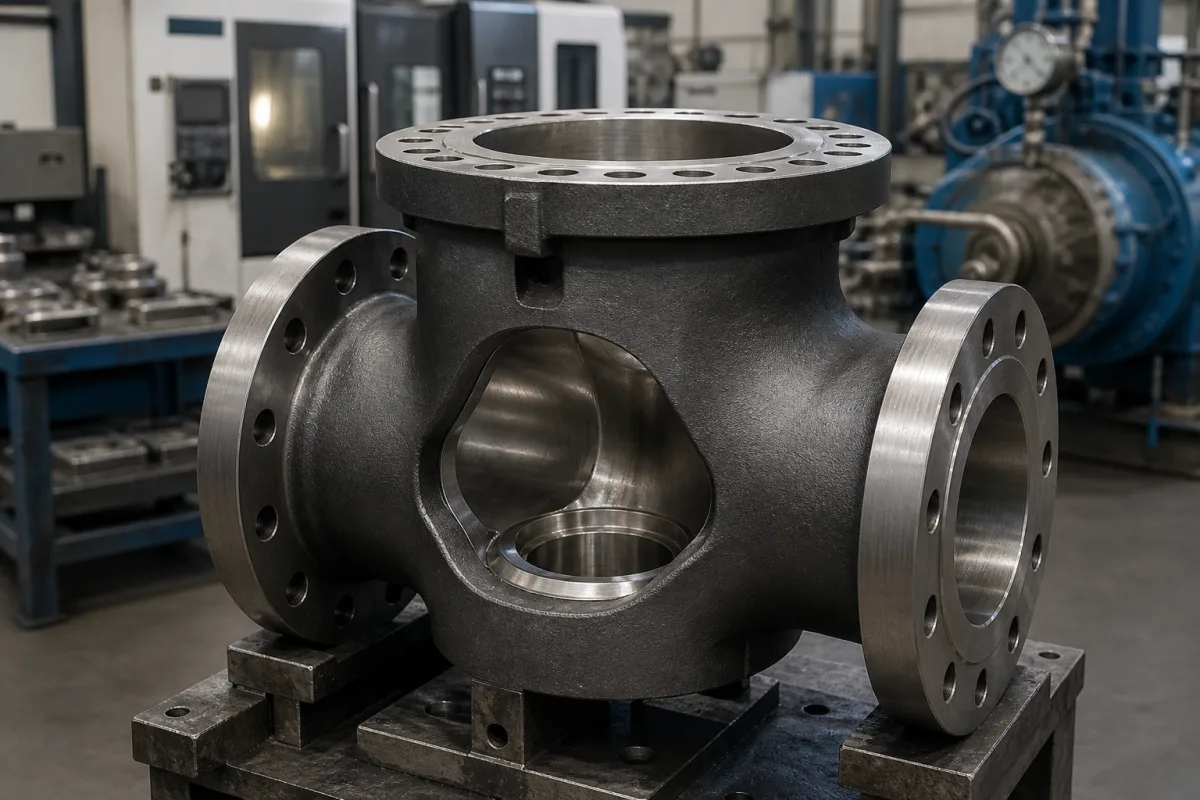

Das Steuerventilgehäuse ist die primäre strukturelle Komponente eines Durchflussregelmechanismus, die den Ventiltrieb (Ventilkegel, Sitz, Spindel) aufnimmt, den Strömungsweg bereitstellt und an das Rohrleitungssystem anschließt. Es hält dem Systemdruck stand, leitet den Fluidstrom und bietet Montagepunkte für Antriebe und Zubehör. Dieser Verzeichniseintrag deckt generische industrielle Steuerventilgehäuse ab, nicht ein spezifisches Produkt eines Herstellers. Das Gehäuse wird typischerweise aus Materialien wie Kohlenstoffstahl, Edelstahl, legiertem Stahl, Gusseisen oder Bronze hergestellt, wie in den Referenzdaten aufgeführt. Wichtige Parameter umfassen Nenndurchmesser (15–300 mm nach ISO 6708), Nenndruck (PN16–PN40 nach ISO 7268), Betriebstemperatur (-40 bis 200 °C), Gehäusematerialgüten (WCB/CF8/CF8M nach ASTM A216/A351), Endanschlüsse (Flansch, Gewinde oder Schweiß nach ISO 7005), Leckrate (Klasse IV–VI), Durchflusskoeffizient (10–1000 Cv nach IEC 60534-2-1), Gewicht (5–500 kg) und Gehäusewanddicke (5–50 mm). Diese Werte sind typische Bereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Das Gehäusedesign muss den geltenden Normen entsprechen, aber die Auflistung einer Norm impliziert keine Zertifizierung oder Konformität eines bestimmten Produkts. Für die Auswahl müssen Ingenieure das Prozessmedium, den Druck, die Temperatur und die erforderlichen Durchflusseigenschaften berücksichtigen. Das Gehäuse bietet eine abgedichtete Kammer, in der der Ventiltrieb den Durchfluss durch Änderung der Durchflussfläche regelt. Das Fluid tritt durch den Einlass ein, passiert die Gehäusekammer, wo die Position des Ventiltriebs die Durchflussrate steuert, und tritt durch den Auslass aus. Das Gehäuse erhält die Druckintegrität und führt das Fluid durch die gesteuerte Drosselung. Eine ordnungsgemäße Installation und Wartung sind unerlässlich, um einen sicheren und zuverlässigen Betrieb zu gewährleisten. Konsultieren Sie immer die Herstellerdokumentation für spezifische Nennwerte, Materialien und Installationsanforderungen.
Funktionsprinzip
Das Gehäuse bietet eine abgedichtete Kammer, in der der Ventiltrieb den Durchfluss durch Änderung der Durchflussfläche regelt. Das Fluid tritt durch den Einlass ein, passiert die Gehäusekammer, wo die Position des Ventiltriebs die Durchflussrate steuert, und tritt durch den Auslass aus. Das Gehäuse erhält die Druckintegrität und führt das Fluid durch die gesteuerte Drosselung. Das Gehäuse muss dem Systemdruck und der Temperatur standhalten, und seine innere Geometrie beeinflusst die Durchflusseigenschaften und den Druckabfall. Die Bewegung des Ventiltriebs, typischerweise linear oder drehend, passt die Öffnungsgröße an, um die gewünschte Durchflussrate zu erreichen. Das Gehäuse bietet auch Verbindungen für den Antrieb und anderes Zubehör und gewährleistet korrekte Ausrichtung und Abdichtung. Das Gehäusematerial und die Wanddicke werden basierend auf den Prozessbedingungen und geltenden Normen ausgewählt. Eine regelmäßige Inspektion ist erforderlich, um Verschleiß, Korrosion oder Schäden zu erkennen, die die Leistung oder Sicherheit beeinträchtigen könnten.
