Technische Definition
Zuführdüsen und Schläuche sind kritische Komponenten eines Kühlsystems, die dafür verantwortlich sind, Kühlmittel vom Behälter oder der Pumpe präzise zu bestimmten Zielbereichen zu leiten, die eine Temperaturregelung erfordern. Düsen steuern das Strömungsmuster und die Sprüheigenschaften, während Schläuche flexible, langlebige Leitungen für den Fluidtransport unter Druck und bei unterschiedlichen Temperaturen bieten. Diese Komponenten werden in der Maschinen- und Anlagenbauindustrie eingesetzt, wo sie eine effiziente Wärmeaufnahme oder -abgabe in Prozessen wie Metallbearbeitung, Kunststoffformen und Wärmetauscher ermöglichen. Die Schläuche bestehen typischerweise aus synthetischem Kautschuk (z. B. EPDM, Nitril) oder Thermoplasten (z. B. PVC, Polyurethan) und bieten Beständigkeit gegen Druck, Temperatur und chemischen Abbau. Düsen können aus Edelstahl oder Messing gefertigt sein, was Haltbarkeit und präzise Strömungskontrolle gewährleistet. Zu den wichtigsten Parametern gehören Nenndurchmesser (15–100 mm), Betriebsdruck (1,0–1,6 MPa), Berstdruck (4,0–6,4 MPa), Betriebstemperatur (-40–85 °C), Durchflussrate (10–200 L/min), Anschlussgewinde (G1/4–G1), Schlauchlänge (0,5–5 m), Schlauchinnendurchmesser (6–50 mm), Material (304–316 SS) und Gewicht (0,2–5 kg). Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung bestätigt werden. Normen wie ISO 7241, ISO 7751, ISO 6803, ISO 5167, ISO 228-1, ISO 1307 und ASTM A312 sind als Beschaffungsreferenzen aufgeführt; sie implizieren keine Zertifizierung oder Konformität. Bestätigen Sie modellspezifische Werte und Normen immer mit dem Hersteller oder Lieferanten.
Funktionsprinzip

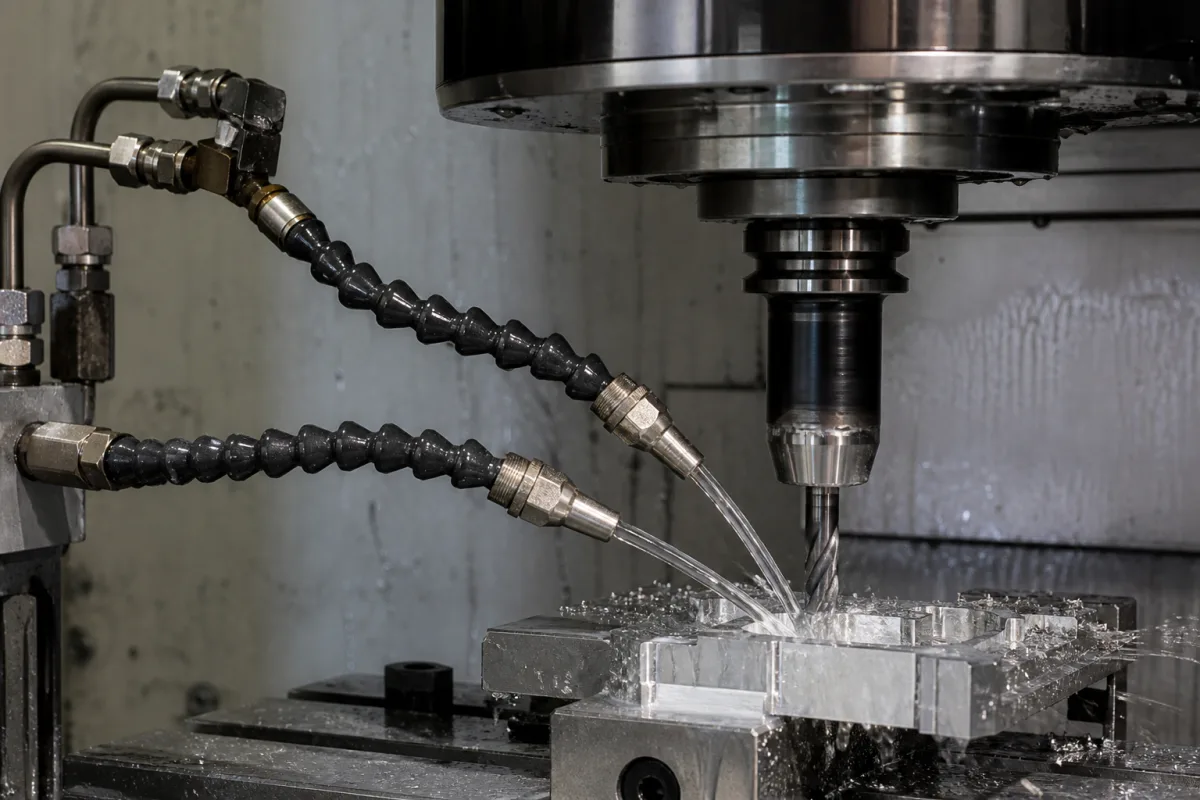

Kühlmittel wird unter Druck durch das System gepumpt. Schläuche transportieren das Fluid von einem Punkt zum anderen, erhalten die Strömungsintegrität und widerstehen Druck, Temperatur und chemischem Abbau. Düsen, die an den Abgabepunkten positioniert sind, formen und lenken den Fluidstrom oder Sprühnebel auf Zieloberflächen (z. B. Maschinenteile, Formen oder Wärmetauscher), um eine effiziente Wärmeaufnahme oder -abgabe zu ermöglichen. Der Berstdruck (4,0–6,4 MPa) bietet einen Sicherheitsfaktor gegenüber dem Betriebsdruckbereich (1,0–1,6 MPa). Die Durchflussrate hängt von Düsengröße und Druck ab, und der Temperaturbereich (-40–85 °C) beeinflusst die Dichtungsintegrität. Die richtige Auswahl von Schlauchlänge, Innendurchmesser und Anschlussgewinde gewährleistet Kompatibilität mit dem System.
