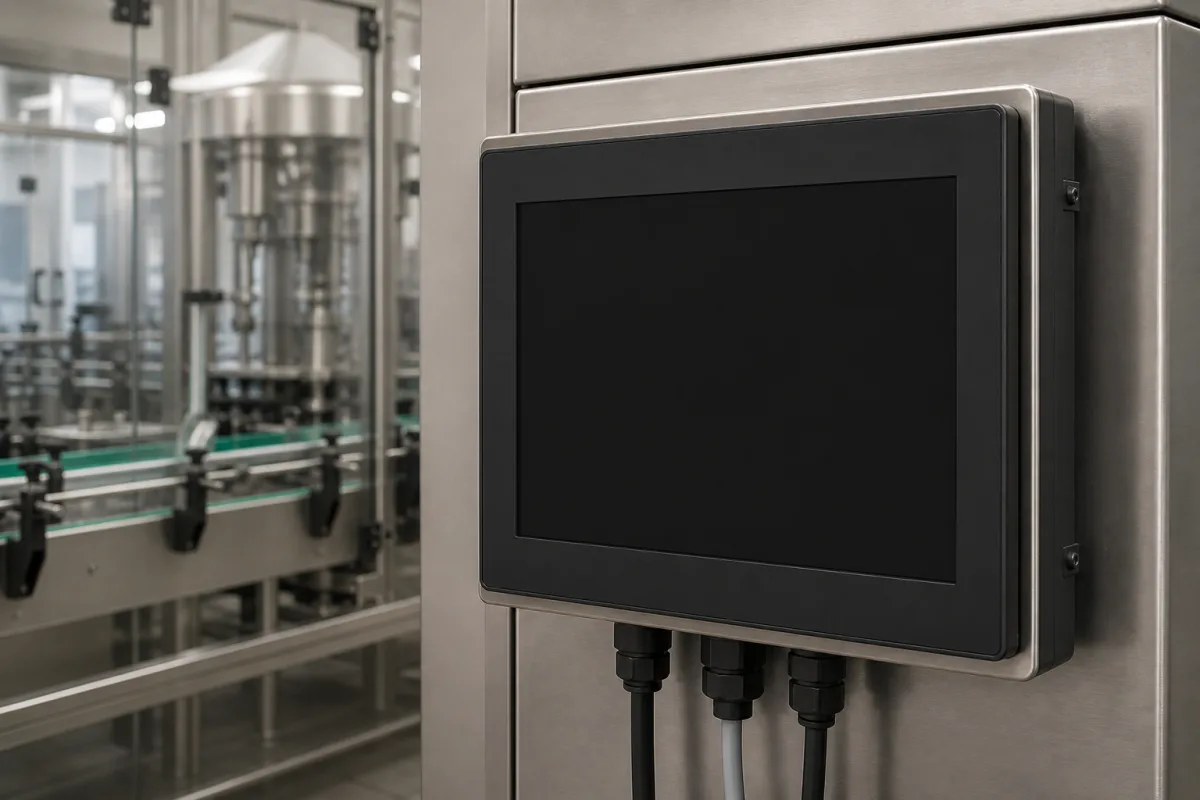

Anzeige-/Bedieneinheit (HMI) für Temperaturüberwachungssysteme

Produktspezifikationen

Technische Details und Fertigungskontext für Anzeige-/Bedieneinheit (HMI)

Technische Definition

Diese Anzeige-/Bedieneinheit (HMI) ist eine Komponente für Temperaturüberwachungssysteme. Sie dient als primäre Schnittstelle zwischen Bedienern und der Überwachungsausrüstung. Sie zeigt Echtzeit-Temperaturwerte, historische Datentrends, Alarmstatus und Systemkonfigurationen an. Benutzer können Parameter einstellen, Alarme quittieren und angeschlossene Geräte steuern. Das HMI empfängt digitale Signale von Temperatursensoren über Kommunikationsprotokolle wie Modbus, Profibus oder Ethernet/IP. Eingebettete Software verarbeitet die Daten und zeigt sie auf einem LCD-, TFT- oder Touchscreen-Display an. Benutzereingaben über Tasten, Touch-Gesten oder Drehgeber werden in Steuerbefehle umgewandelt und an das System zurückgesendet. Das Gerät ist in einem Polycarbonat-Gehäuse mit Aluminiumrahmen untergebracht und umfasst ein Display-Panel und eine Platine mit Mikrocontroller. Zu den wichtigsten Parametern gehören Displaygrößen von 7 bis 15 Zoll, Auflösungen von 800×480 bis 1920×1080 Pixeln und Touch-Typen von resistiv bis kapazitiv. Die Betriebstemperatur liegt zwischen -10 und 60 °C, die Lagertemperatur zwischen -20 und 70 °C und die Betriebsfeuchtigkeit zwischen 10 und 90 % relative Luftfeuchtigkeit (nicht kondensierend). Die Schutzart reicht von IP54 bis IP65. Die Eingangsspannung beträgt 24 V DC ±10 %, die Leistungsaufnahme 15 bis 30 W. Zu den Kommunikationsschnittstellen gehören RS-232/485 und Ethernet. Es stehen 4 bis 8 analoge Eingänge für Temperatursensoren (Thermoelement, RTD) und 2 bis 4 analoge Ausgänge für Regelventile oder Schreiber zur Verfügung. Das Gewicht liegt zwischen 1,5 und 5,0 kg, die Montageoptionen umfassen Schalttafel- oder bündige Montage. Referenznormen sind IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78, IEC 60529 und IEC 61158. Bitte verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Funktionsprinzip

Das HMI empfängt digitale Signale von Temperatursensoren über Kommunikationsprotokolle wie Modbus, Profibus oder Ethernet/IP. Eingebettete Software verarbeitet die Daten und zeigt sie auf einem Bildschirm (LCD, TFT oder Touchscreen) an. Benutzereingaben über Tasten, Touch-Gesten oder Drehgeber werden in Steuerbefehle umgewandelt und an das System zurückgesendet, um Parameter anzupassen oder angeschlossene Geräte zu steuern. Das Gerät arbeitet innerhalb spezifizierter Umgebungsgrenzen; Überschreitung kann zu Anzeigefehler oder verkürzter Lebensdauer führen.

Hauptmaterialien

Polycarbonat-Gehäuse, Aluminiumlegierungs-Rahmen, LCD/TFT-Displaypanel, Leiterplatte mit Mikrocontroller

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Displaygröße	7–15 Zoll	Larger screens for complex process visualization
Auflösung	800×480–1920×1080 Pixel	Higher resolution for detailed graphics
Touch Typ	Resistive–Capacitive	Capacitive for better response, resistive for glove use
Betriebstemperatur	-10–60 °C	Outside range may cause display failure
Lagertemperatur	-20–70 °C	Extended storage outside range reduces lifespan
Betriebsfeuchte	10–90 % RH	Non-condensing; condensation may cause short circuitIEC 60068-2-78
Schutzart	IP54–IP65	IP65 for washdown environmentsIEC 60529
Eingangsspannung	24 ±10% V DC	Wide-range power supply optional
Leistungsaufnahme	15–30 W	Depends on screen size and brightness
Kommunikationsschnittstelle	RS-232/485, Ethernet	Multiple protocols supportedIEC 61158
Analogeingänge	4–8 Kanäle	For temperature sensors (thermocouple, RTD)
Analogausgänge	2–4 Kanäle	For control valves or recorders
Gewicht	1.5–5.0 kg	Depends on screen size and enclosure
Montage	Panel–Flush	Flush mounting for clean front panel

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Anzeigebildschirm
Visuelle Schnittstelle zur Anzeige von Temperaturdaten, Trends und Systemstatus
Material: LCD/TFT-Glas mit Schutzbeschichtung
Berührungsfeld
Kapazitive oder resistive Berührungsoberfläche zur Benutzereingabe und Navigation
Material: Polyesterfolie mit leitfähigen Schichten
Steuerplatine
Hauptverarbeitungseinheit zur Datenkommunikation, Anzeigendarstellung und Benutzereingabeverarbeitung
Material: FR4-Leiterplatte mit Mikrocontroller und Speicherchips
Gehäuse
Schutzgehäuse gemäß IP-Schutzarten für Industrieumgebungen
Material: Polycarbonat oder Aluminiumlegierung
Kommunikationsschnittstelle
Anschlüsse und Schaltkreise für die Verbindung mit Temperatursensoren und Steuerungssystemen
Material: Kupferstecker und Ethernet/RJ45-Anschlüsse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/A (nur elektronisches Gehäuse)
Durchflussrate:	N/A (nicht zutreffend)
Betriebstemperatur:	Betrieb: -10°C bis +50°C, Lagerung: -20°C bis +60°C

Montage- und Anwendungskompatibilität

TemperaturüberwachungssystemeProzesssteuerungspanelsIndustrielle Automatisierungsnetzwerke

Nicht geeignet: Direkte Einwirkung korrosiver Chemikalien oder explosionsfähiger Atmosphären (sofern nicht speziell für Ex-Bereiche ausgelegt)

Auslegungsdaten

Erforderliche Displaygröße/Auflösung
Anzahl der zu überwachenden Temperaturpunkte/Kanäle
Kompatibilität des Kommunikationsprotokolls (z.B. Modbus, Profibus, Ethernet/IP)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-85°C Umgebungstemperatur, 20-80 % relative Luftfeuchtigkeit ohne Kondensation, 24 VDC ±10 % Netzteil

Belastungs- und Ausfallgrenzen

Umgebungstemperatur über 85°C für >60 Minuten, relative Luftfeuchtigkeit >80 % mit Kondensation, Spannungsspitzen >30 VDC

Thermische Degradation von LCD-Polarisatoren bei >85°C, Verdampfung des Elektrolyten in Elektrolytkondensatoren bei >105°C Innentemperatur, feuchtigkeitsinduziertes dendritisches Wachstum auf Leiterplattenbahnen bei >80 % relativer Luftfeuchtigkeit mit Kondensation, Halbleiter-Sperrschichtdurchbruch bei >30 VDC Sperrspannung

Fertigungskontext

Anzeige-/Bedieneinheit (HMI) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Touchscreen-Degradation

Ursache: Mechanischer Verschleiß durch wiederholte Nutzung, chemische Einwirkung von Reinigungsmitteln oder UV-Schäden, die zu nicht reagierenden oder ungenauen Touch-Eingaben führen.

Display-Hintergrundbeleuchtungsausfall

Ursache: Thermische Belastung durch Dauerbetrieb, Alterung von LED/LCD-Komponenten oder Netzschwankungen, die zu dunkler, flackernder oder kompletter Anzeige führen.

Wartungsindikatoren

Intermittierende oder nicht reagierende Touch-Eingabe trotz Kalibrierung
Display-Flimmern, Farbverzerrung oder persistente tote Pixel

Technische Hinweise

Regelmäßige Reinigung mit herstellergenehmigten, nicht abrasiven Lösungen und weichen Tüchern durchführen, um chemische Schäden und mechanischen Verschleiß an der Touchscreen-Oberfläche zu verhindern.
Geeignete Umgebungskontrollen (Temperatur, Luftfeuchtigkeit, Staub) sicherstellen und Überspannungsschutz an den Stromanschlüssen verwenden, um thermische und elektrische Belastung der Anzeige- und Steuerkomponenten zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 9241-210:2019 (Ergonomie der Mensch-System-Interaktion)IEC 61000-6-2:2016 (Elektromagnetische Verträglichkeit - Störfestigkeit für industrielle Umgebungen)EN 60529:1991 (Schutzarten durch Gehäuse - IP-Code)

Fertigungsgenauigkeit

Touchscreen-Ausrichtung: +/- 0,5 mm relativ zum Rahmen
Gehäuse-Ebenheit: 0,2 mm über jede 100 mm Spanne

Qualitätsprüfung

Umweltbelastungstests (Temperatur-/Feuchtigkeitszyklen)
Elektromagnetische Verträglichkeit (EMV) Störfestigkeitsprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Netzteil-Transientenspannung über 30 VDC für >100 µs → DC-DC-Wandler-MOSFET-Avalanche-Durchbruch verursacht thermisches Durchgehen → TVS-Dioden-Begrenzung bei 28 VDC mit 600 W Spitzenimpulsleistung, Ferritperlen-Filterung am Stromanschluss

Umgebungstemperaturzyklen zwischen -20°C und 85°C mit 5°C/min Rate → Lötstellenermüdungsriss aufgrund von CTE-Mismatch zwischen FR-4-Leiterplatte (14 ppm/°C) und SAC305-Lot (21 ppm/°C) → Unterfüllungs-Epoxidharz-Applikation mit 8 GPa Modul, Eckbonding von BGA-Gehäusen mit 0,3 mm Durchmesser Lötkugeln

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Anzeige-/Bedieneinheit (HMI)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Anzeige-/Bedieneinheit (HMI)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Kommunikationsprotokolle unterstützt das HMI?

Das HMI unterstützt Kommunikation über RS-232/485 und Ethernet, mit Protokollen wie Modbus, Profibus und Ethernet/IP. Bestätigen Sie die Protokollunterstützung für Ihr spezifisches Modell.

Was sind die Betriebstemperaturgrenzen?

Der Betriebstemperaturbereich liegt zwischen -10 und 60 °C. Betrieb außerhalb dieses Bereichs kann zu Anzeigefehler führen. Der Lagertemperaturbereich liegt zwischen -20 und 70 °C; längere Lagerung außerhalb dieses Bereichs verkürzt die Lebensdauer.

Kann das HMI in abspritzbaren Umgebungen verwendet werden?

Die Schutzart reicht von IP54 bis IP65. IP65 ist für abspritzbare Umgebungen geeignet. Überprüfen Sie die Schutzart Ihres spezifischen Modells, um sicherzustellen, dass sie Ihren Anforderungen entspricht.

Wie viele analoge Ein- und Ausgänge hat es?

Das HMI bietet 4 bis 8 analoge Eingänge für Temperatursensoren (Thermoelement, RTD) und 2 bis 4 analoge Ausgänge für Regelventile oder Schreiber. Überprüfen Sie die genaue Kanalanzahl für Ihr Modell.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
