Technische Definition

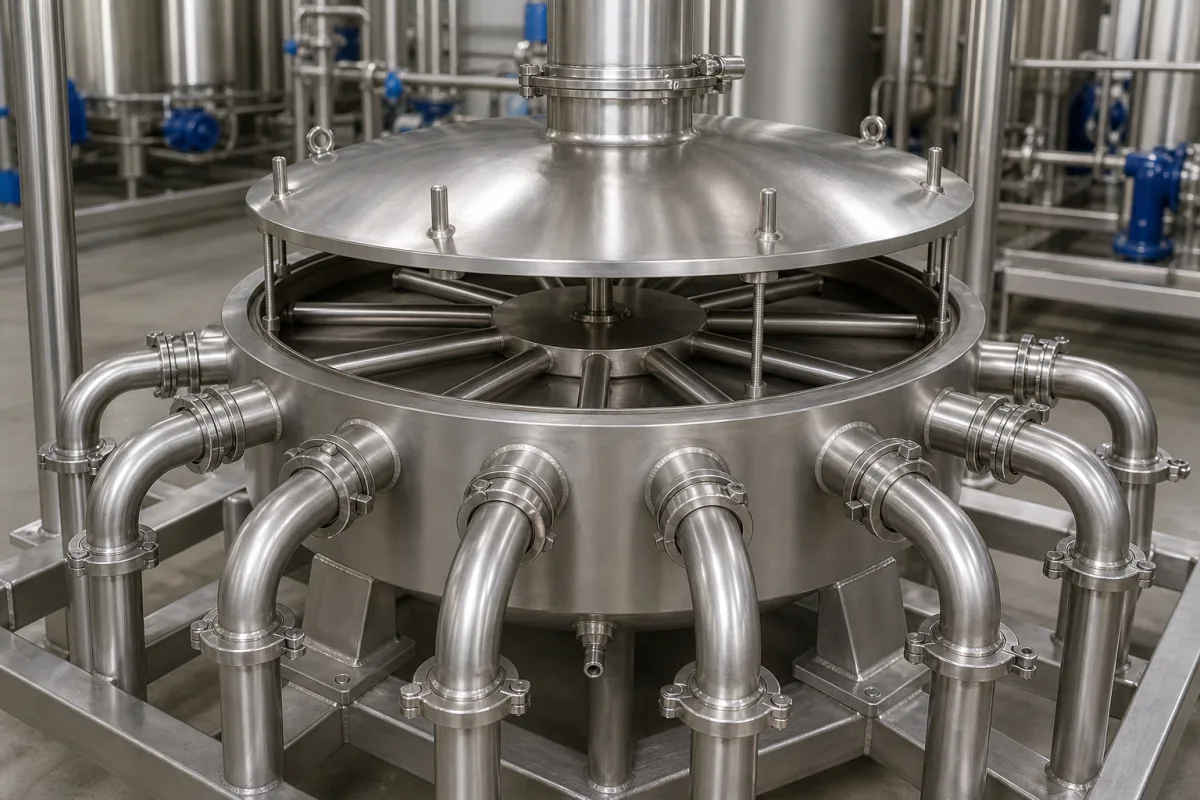

Die Verteilerkammer/der Verteiler ist ein kritisches Bauteil des Zufuhrverteilungssystems, das eingehendes Material oder Fluid von einer einzigen Quelle aufnimmt und in mehrere Ströme zur Verteilung an verschiedene Verarbeitungspunkte oder Geräte aufteilt.Es gewährleistet eine gleichmäßige Durchflussverteilung, verhindert Rückströmung und hält das Systemdruckgleichgewicht aufrecht.Dieses Bauteil besteht typischerweise aus Edelstahl, wobei die Materialgüten 304 oder 316L je nach Korrosivität des Mediums verfügbar sind.Die Durchflussraten können von 10 bis 100 L/min reichen, wobei höhere Durchflussraten eine größere Verteilergröße erfordern.Die Anzahl der Auslässe kann von 2 bis 8 konfiguriert werden, und die Anschlussgrößen reichen von G1/4 bis G1 Zoll, mit Gewindearten nach Kundenanforderung.Der Temperaturbereich für den Betrieb liegt bei -20 bis 80 °C; für höhere Temperaturen werden PTFE-Dichtungen empfohlen.Die Oberflächenrauheit kann als Ra 0,8–1,6 μm spezifiziert werden, mit Elektropolieren für hygienische Anwendungen.Das Gewicht des Verteilers variiert von 2 bis 15 kg, abhängig von Größe und Material.Die Leckrate bei Nenndruck beträgt ≤0,01 mL/min, und der Druckabfall bei maximalem Durchfluss beträgt ≤0,05 MPa.Diese Parameter sind Referenzwerte und müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden.Der Verteiler ist für eine gleichmäßige Verteilung ausgelegt, und seine interne Geometrie, einschließlich Kammern, Prallblechen oder Verzweigungskanälen, ist so konstruiert, dass Druckdifferenzen und Strömungsdynamik gesteuert werden.Es ist wichtig zu bestätigen, dass der ausgewählte Verteiler die erforderlichen Normen erfüllt, wie ISO 228-1 für Gewinde, ASTM A240 für Material und ISO 4287 für Oberflächenrauheit.Konsultieren Sie immer den Lieferanten, um zu validieren, dass das Produkt Ihren Systemanforderungen und geltenden Normen entspricht.
Funktionsprinzip
Der Verteiler funktioniert, indem er Eingang durch einen zentralen Einlass empfängt und dann interne Kammern, Prallbleche oder Verzweigungskanäle verwendet, um den Durchfluss auf mehrere Auslässe aufzuteilen. Druckdifferenzen und Strömungsdynamik werden gesteuert, um eine gleichmäßige Verteilung an alle angeschlossenen Leitungen zu gewährleisten. Das interne Design minimiert den Strömungswiderstand und verhindert Rückströmung, wodurch das Systemdruckgleichgewicht aufrechterhalten wird. Die Anzahl der Auslässe und Anschlussgrößen werden entsprechend den Systemanforderungen konfiguriert, und Betriebsdruck und Durchflussrate müssen innerhalb der angegebenen Bereiche liegen, um eine ordnungsgemäße Funktion zu gewährleisten. Material und Oberflächenbeschaffenheit werden basierend auf Medium und Anwendung ausgewählt, mit Optionen für Elektropolieren in hygienischen Umgebungen. Die Leistung des Verteilers wird durch Parameter wie Leckrate und Druckabfall verifiziert, die unter Nennbedingungen gemessen werden.
