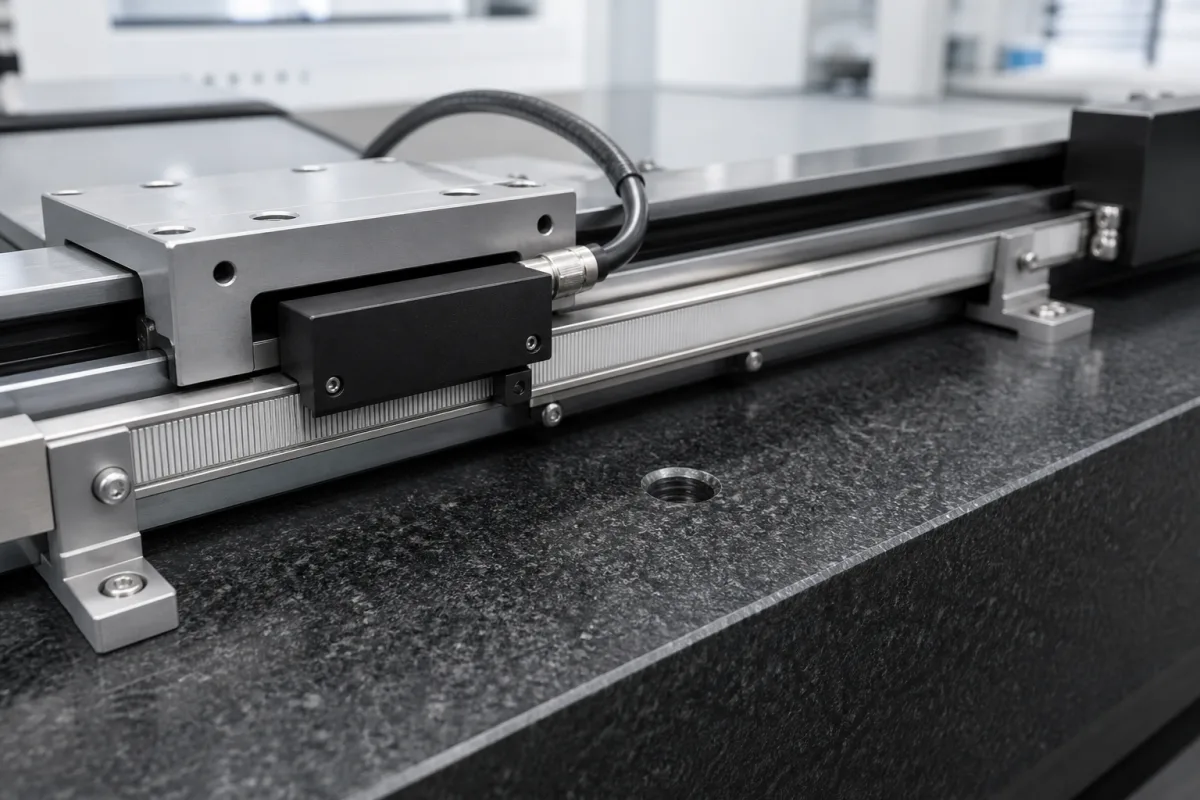

Encoder / Linearmaßstab

Ein Linearmaßstab-Encoder ist eine Präzisionsmesskomponente, die in XY-Bewegungssystemen verwendet wird, um genaue Positionsrückmeldung zu liefern, indem sie die lineare Verschiebung entlang jeder Achse misst. Er wandelt mechanische Bewegung in elektrische Signale um, die eine präzise Steuerung automatisierter Maschinen und Anlagen ermöglichen. Das Gerät besteht typischerweise aus einem Maßstab (einem graduierten Lineal) und einem Lesekopf, der den Maßstab mit optischen, magnetischen oder induktiven Prinzipien abtastet. Der Maßstab besteht je nach Anwendungsanforderungen oft aus Edelstahl, Glas oder Aluminiumlegierung. Der Lesekopf erkennt die Teilungen und erzeugt Signale, die von einer Steuerung verarbeitet werden, um Position und Geschwindigkeit zu bestimmen. Lineare Encoder sind in verschiedenen Messlängen erhältlich, typischerweise von 50 mm bis 3000 mm, mit kundenspezifischen Längen bis zu 30 m für spezielle Anwendungen. Die Auflösung reicht von 0,1 bis 5 Mikrometern, und die Genauigkeitsklassen sind gemäß ISO 230-2 spezifiziert, typischerweise ±3 bis ±10 Mikrometer pro Meter. Die Wiederholbarkeit ist entscheidend für konsistente Positionierung und beträgt typischerweise ±0,1 bis ±1 Mikrometer. Die maximale Verfahrgeschwindigkeit reicht von 60 bis 180 m/min, abhängig von der Abtastfrequenz. Ausgangssignale umfassen TTL, HTL, 1Vpp, SSI und BISS-C, und die Versorgungsspannung beträgt entweder 5 V DC ±5% oder 24 V DC ±20%. Die Betriebstemperatur liegt typischerweise bei 0 bis 50 °C, optional mit erweitertem Bereich von -10 bis 70 °C. Die Schutzart reicht von IP54 bis IP67 gemäß IEC 60529, geeignet für verschiedene Umgebungen. Der thermische Driftkoeffizient für Glasmaßstäbe beträgt ≤ 10 µm/(m·K), während Stahlmaßstäbe eine höhere Drift aufweisen. Referenzmarken können einfach oder abstandscodiert sein für schnelles Referenzieren. Das Gewicht hängt von Länge und Material ab, typischerweise 0,5 bis 5 kg. Bei der Auswahl eines Linearmaßstab-Encoders ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Bereiche Verzeichnisreferenzen sind und nicht für jedes Modell garantiert werden.

Der Linearmaßstab-Encoder funktioniert, indem ein Lesekopf einen graduierten Maßstab abtastet. Der Maßstab hat eine Reihe feiner Linien oder magnetischer/induktiver Muster. Der Lesekopf sendet einen Lichtstrahl (optisch) oder erzeugt ein magnetisches/induktives Feld, und während sich der Kopf relativ zum Maßstab bewegt, erkennt der Sensor Änderungen im Muster. Diese Änderungen werden in elektrische Signale umgewandelt, typischerweise sinusförmig oder rechteckig, die dann durch Interpolation eine hohe Auflösung erreichen. Die Signale werden an eine Steuerung übertragen, die die genaue Position und Geschwindigkeit der bewegten Achse berechnet. Das Funktionsprinzip beruht auf der präzisen Wechselwirkung zwischen Maßstab und Lesekopf, und jede Verschmutzung oder Fehlausrichtung kann die Genauigkeit beeinträchtigen.
