Technische Definition

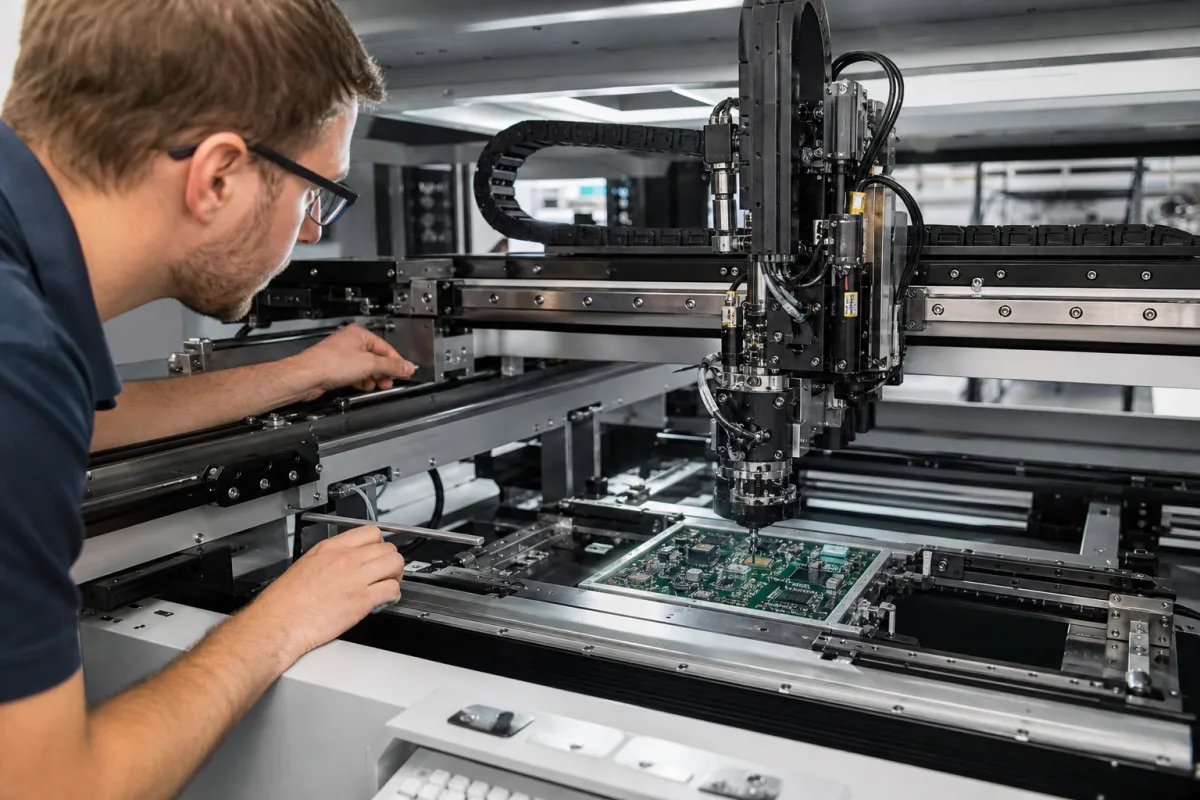

Das XY-Bewegungssystem ist eine kritische Komponente in Bestückungsmaschinen für die Oberflächenmontage (SMT) und verantwortlich für die präzise, schnelle Positionierung des Bestückungskopfs über der Leiterplatte (PCB). Es bestimmt die Genauigkeit, Geschwindigkeit und Wiederholbarkeit der Maschine beim Platzieren elektronischer Bauteile auf Lotpastenablagerungen. Das System verwendet typischerweise Linearmotoren, Servomotoren mit Kugelgewindetrieben oder Linearführungen, um den Portalkran oder den Bestückungskopf entlang der X- (horizontalen) und Y- (vertikalen) Achse zu bewegen. Eine Bewegungssteuerung empfängt Platzierungskoordinaten vom Vision- und Softwaresystem der Maschine und befiehlt dann den Motoren, den Kopf mit minimaler Vibration und Einschwingzeit an die exakte Zielposition zu bewegen. Das System ist für hohe dynamische Leistung ausgelegt, mit maximalen Geschwindigkeiten von 1,5–2,5 m/s und Beschleunigungen von 15–30 m/s², was eine schnelle Bauteilplatzierung bei gleichzeitiger Positioniergenauigkeit von ±0,01–±0,02 mm und Wiederholbarkeit von ±0,005–±0,01 mm ermöglicht. Die Verfahrwege betragen 300–500 mm in X und 250–400 mm in Y und passen sich verschiedenen PCB-Größen an. Das System kann Nutzlasten von 5–15 kg bewältigen, einschließlich Bestückungskopf und Werkzeug. Es arbeitet in einem Temperaturbereich von 10–40 °C und einer relativen Luftfeuchtigkeit von 30–80 % (nicht kondensierend) mit einer Schutzart von IP54–IP65 gemäß IEC 60529. Die Leistungsaufnahme beträgt 1,5–3,0 kW, und das System wiegt 150–300 kg. Strukturkomponenten bestehen typischerweise aus Aluminiumlegierung, Stahl und Keramik- oder Polymerverbundstoffen für Lager. Das XY-Bewegungssystem ist ein Schlüsselfaktor für den Gesamtdurchsatz und die Qualität von SMT-Bestückungslinien. Seine Leistung wirkt sich direkt auf die Fähigkeit aus, feinteilige Bauteile genau und konsistent zu platzieren. Bei der Auswahl oder Überprüfung eines XY-Bewegungssystems ist es wichtig, modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen, da die angegebenen Bereiche Verweiswerte sind und je nach Konfiguration variieren können.
Funktionsprinzip
Das XY-Bewegungssystem funktioniert, indem eine Bewegungssteuerung die Platzierungskoordinaten vom Vision- und Softwaresystem der Maschine interpretiert. Die Steuerung sendet präzise Befehle an die Antriebsmotoren – entweder Linearmotoren oder Servomotoren mit Kugelgewindetrieben – die den Portalkran oder den Bestückungskopf entlang der X- und Y-Achse bewegen. Linearführungen gewährleisten eine reibungsarme Bewegung. Das System verwendet eine geschlossene Regelschleife über Encoder mit einer Auflösung von 0,1–1 µm, um hohe Genauigkeit zu erreichen. Die Steuerung minimiert Vibrationen und Einschwingzeiten durch optimierte Bewegungsprofile, was eine schnelle und präzise Positionierung ermöglicht. Die mechanische Struktur, typischerweise aus Aluminiumlegierung und Stahl, bietet Steifigkeit, während Keramik- oder Polymerverbundlager den Verschleiß reduzieren. Das Funktionsprinzip stellt sicher, dass der Bestückungskopf die exakte Zielposition auf der Leiterplatte erreicht, was eine genaue Bauteilplatzierung ermöglicht.
