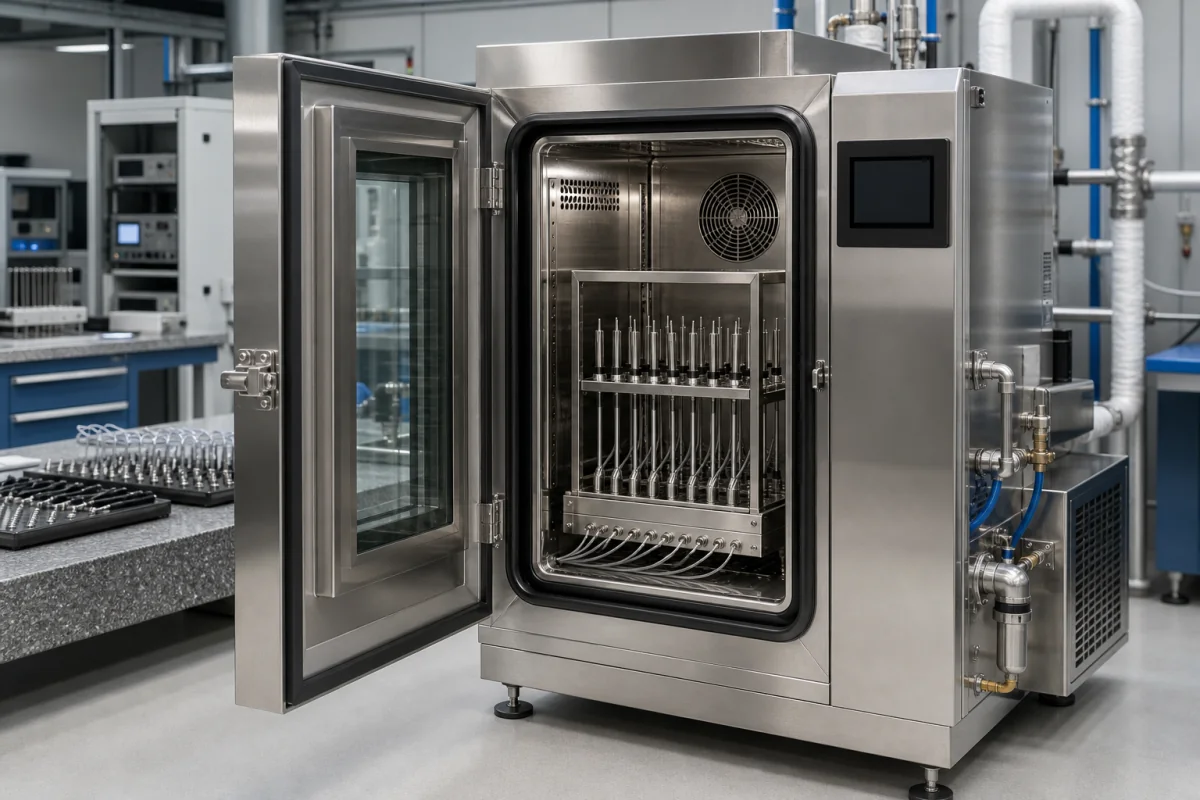

Umweltkontrollkammer

Die Umweltkontrollkammer ist eine kritische Komponente des automatisierten industriellen Kalibriersystems, die eine präzise kontrollierte Testumgebung bietet. Sie erzeugt und hält spezifische Temperatur-, Feuchtigkeits- und Atmosphärenbedingungen aufrecht, die für die Kalibrierung industrieller Instrumente und Sensoren erforderlich sind. Diese Kammer stellt sicher, dass Kalibrierungsverfahren unter konsistenten, reproduzierbaren Umgebungsbedingungen durchgeführt werden, wodurch externe Variablen eliminiert werden, die die Messgenauigkeit beeinträchtigen könnten. Sie umfasst typischerweise Isolierung, Heiz-/Kühlsysteme, Feuchtigkeitskontrolle und Überwachungssensoren, um die gewünschten Parameter während des gesamten Kalibrierungsprozesses aufrechtzuerhalten. Die Kammer ist mit einem Innenraum aus Edelstahl (SUS304 gemäß ASTM A240) und einer pulverbeschichteten Außenhülle (SPCC gemäß JIS G3141) gefertigt, mit isolierten Paneelen und Sichtfenstern aus gehärtetem Glas. Die Standard-Innenmaße betragen 1000×800×800 mm (B×T×H), Sondergrößen sind verfügbar. Der Temperaturbereich beträgt -40 bis 85 °C, mit einer Stabilität von ±0,1 °C und einer Gleichmäßigkeit von ±0,5 °C im Arbeitsraum. Der Feuchtigkeitsbereich beträgt 20–98 % relative Feuchte (bei 20–85 °C), mit einer Stabilität von ±1,0 % r. F. Der Druckbereich beträgt 1,0–1,6 MPa, mit einer Regelgenauigkeit von ±0,01 MPa. Die elektrische Versorgung beträgt 380–415 V AC, 3-phasig, 50/60 Hz (gemäß IEC 60038), mit einer Leistungsaufnahme von 5–8 kW. Die Schutzart beträgt IP54–IP65 (gemäß IEC 60529). Das Gewicht liegt je nach Konfiguration zwischen 500–800 kg. Die Kammer ist mit der Hauptkalibriersteuerung verbunden, um die Umgebungsstabilisierung mit den Messverfahren zu koordinieren. Alle aufgeführten Parameter sind Referenzbereiche; bestätigen Sie modellspezifische Werte mit dem Hersteller.

Die Kammer arbeitet mit einem Regelkreis, bei dem Umgebungssensoren kontinuierlich die internen Bedingungen überwachen. Wenn Abweichungen von den Sollparametern erkannt werden, aktiviert das Steuerungssystem je nach Bedarf Heizelemente, Kühlsysteme, Befeuchter oder Entfeuchter. Isolierte Wände minimieren den Einfluss der äußeren Umgebung, während Luftzirkulationssysteme gleichmäßige Bedingungen im gesamten Kammervolumen gewährleisten. Das System ist mit der Hauptkalibriersteuerung verbunden, um die Umgebungsstabilisierung mit den Messverfahren zu koordinieren.
