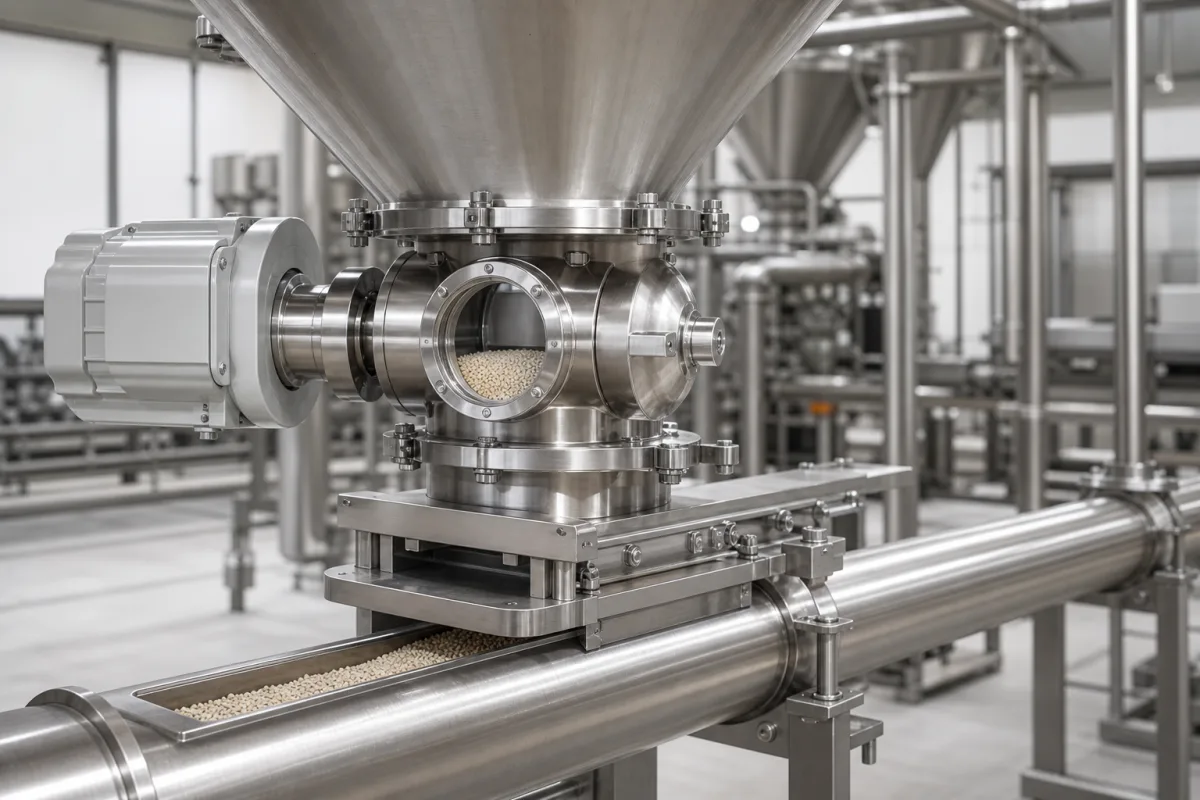

Technische Definition
Der Feed-Regler ist eine kritische Komponente des Materialzuführungssystems, die für die präzise Steuerung von Durchfluss, Volumen und manchmal Druck der Rohstoffe (z. B. Pulver, Granulate, Flüssigkeiten) verantwortlich ist, die nachgeschalteten Verarbeitungsgeräten zugeführt werden. Er gewährleistet eine konsistente und genaue Materialzufuhr, die für die Aufrechterhaltung der Produktqualität, der Prozesseffizienz und die Vermeidung von Systemverstopfungen oder Überfütterung unerlässlich ist. Dieser Katalogeintrag bietet Referenzspezifikationen für einen typischen Feed-Regler, der in der Maschinen- und Anlagenbauindustrie verwendet wird. Das Gerät ist für Nennweiten von 15 bis 100 mm (ISO 6708) ausgelegt, mit einem Durchflusskoeffizienten (Cv) von 2,5 bis 120 US gal/min bei voller Öffnung (IEC 60534-2-1). Es bietet ein Einstellverhältnis von 30:1 bis 50:1 (IEC 60534-4) und Leckageklassen IV bis VI (IEC 60534-4). Der Betriebsdruck beträgt 1,0 bis 1,6 MPa, mit dem Hinweis, dass die Betriebstemperatur von -20 bis 80 °C reicht, begrenzt durch das Dichtungsmaterial. Die Regelgenauigkeit beträgt ±2% des Sollwerts (IEC 60534-4), und die Ansprechzeit für den vollen Hub beträgt 1 bis 5 Sekunden (IEC 60534-5). Gehäusematerialien umfassen WCB, CF8 oder CF8M (ASTM A216/A351), und Sitzmaterialien sind PTFE oder PPL (ASTM D3294). Antriebsarten sind pneumatisch oder elektrisch (IEC 60534-6), wobei elektrische Antriebe 24 V DC ±10% (IEC 60038) benötigen. Die Schutzart beträgt IP54 bis IP65 (IEC 60529). Das Gewicht reicht von 5 bis 45 kg je nach Größe. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Der Feed-Regler ist typischerweise mit Edelstahlkomponenten konstruiert, wie in den hinterlegten Materialien angegeben. Bestätigen Sie immer modellspezifische Spezifikationen und geltende Normen vor der Beschaffung.
Funktionsprinzip
Der Regler arbeitet typischerweise durch Einstellen einer Öffnung, eines Ventils, einer Klappe oder der Geschwindigkeit einer Zuführeinrichtung (wie einer Schnecke oder eines Vibrationsförderers) basierend auf einem Sollwert oder Feedback von Sensoren (z. B. Wägezellen, Durchflussmessern). Diese Einstellung moduliert die Querschnittsfläche oder Antriebsleistung, die für den Materialdurchgang verfügbar ist, und steuert so die Zuführrate. Der Antrieb empfängt ein Steuersignal (pneumatisch oder elektrisch) und positioniert das Stellelement, um den gewünschten Durchfluss zu erreichen. Die Ansprechzeit und Regelgenauigkeit sind entscheidend für die Aufrechterhaltung der Prozessstabilität. Das Gerät ist für den Betrieb innerhalb bestimmter Druck- und Temperaturgrenzen ausgelegt, und das Sitzmaterial gewährleistet ein dichtes Schließen, um Leckagen zu verhindern. Das Einstellverhältnis gibt den Bereich an, über den die Zuführrate relativ zum Maximum gesteuert werden kann. Die Schutzart schützt Antrieb und Steuerung vor Staub und Wasser. Die Auswahl des Zuführreglers muss auf der Grundlage der Materialeigenschaften, des erforderlichen Durchflussbereichs und der Prozessbedingungen erfolgen. Die tatsächliche Leistung sollte durch Tests und Referenz auf die Herstellerdokumentation verifiziert werden.
