Feedback-Schnittstelle (Encoder-Eingang)

Auf Basis strukturierter CNFX-Herstellerprofile wird Feedback-Schnittstelle (Encoder-Eingang) im Bereich Maschinen- und Anlagenbau anhand von Kanalzahl bis Eingangsfrequenz eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Feedback-Schnittstelle (Encoder-Eingang) wird durch die Baugruppe aus Signalaufbereitungsschaltung und A/D-Wandler (falls zutreffend) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Schnittstellenkomponente in CNC-Steuerungen, die Positions-/Geschwindigkeitsrückmeldesignale von rotatorischen oder linearen Encodern empfängt und verarbeitet.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

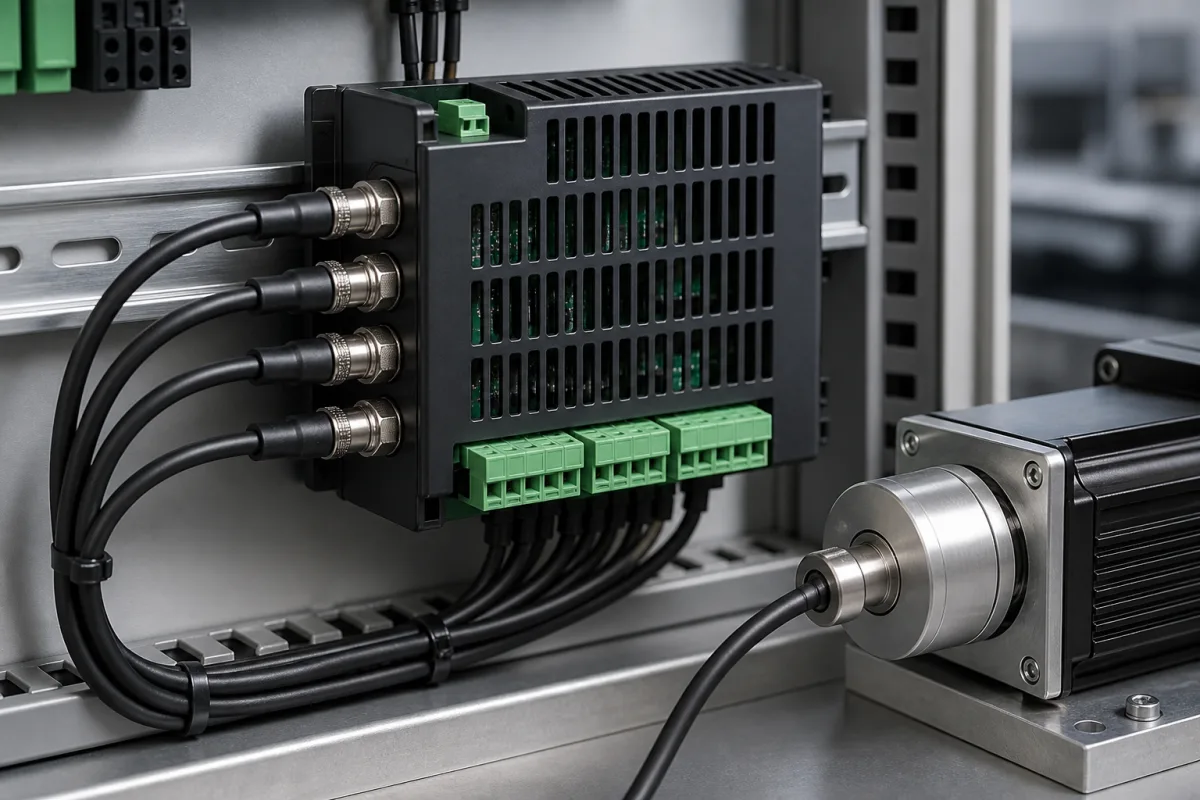

Feedback-Schnittstelle (Encoder-Eingang) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Feedback-Schnittstelle (Encoder-Eingang)

Technische Definition

Die Feedback-Schnittstelle (Encoder-Eingang) ist eine kritische elektronische Komponente in CNC-Steuereinheiten. Sie nimmt analoge oder digitale Rückmeldesignale von Positions- und Geschwindigkeits-Encodern auf, wandelt sie in nutzbare Datenformate um und überträgt die verarbeiteten Informationen an die Steuerung für die geschlossene Regelung der Bewegung. Dies gewährleistet präzise Positionierung und Geschwindigkeitsregelung von Werkzeugmaschinen. Die Schnittstelle verarbeitet typischerweise Quadratur-, Sinus-/Cosinus- oder serielle Datensignale und führt Signalaufbereitung wie Verstärkung, Filterung und Rauschunterdrückung durch. Bei Bedarf wandelt sie analoge Signale in digitale Daten um und kommuniziert über standardisierte Protokolle. Zu den wichtigsten Parametern gehören: zwei differentielle A/B-Quadratur-Eingänge; Eingangsfrequenzbereich 0–500 kHz; Signaltyp RS-422 gemäß TIA-422-B; Auflösung 16–32 Bit nach Interpolation; Encoder-Versorgung 5 V DC ±5% mit Kurzschlussschutz; Betriebstemperatur -40 bis 85 °C (IEC 60068-2-1/2); Schutzart IP54–IP65 (IEC 60529); Eingangsimpedanz 120 Ω; Isolationsspannung 500 V DC (IEC 61010-1); Gewicht 0,2–0,5 kg für Hutschienenmontage. Die Schnittstelle besteht aus Leiterplatte, elektronischen Bauteilen (ICs, Widerstände, Kondensatoren) und Steckergehäuse. Dieser Verzeichniseintrag enthält Referenzwerte; die tatsächlichen modellspezifischen Spezifikationen und die Einhaltung von Normen müssen mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Die Feedback-Schnittstelle empfängt elektrische Signale von Encodern, die die Achsposition oder -geschwindigkeit messen. Die Signale sind typischerweise Quadratur (A/B), Sinus/Cosinus oder serielle Daten. Die Schnittstelle führt eine Signalaufbereitung durch, einschließlich Verstärkung, Filterung und Rauschunterdrückung, um die Signalintegrität zu gewährleisten. Wenn die Signale analog sind, wandelt sie sie mit Analog-Digital-Wandlern in digitale Daten um. Die verarbeiteten Positions- und Geschwindigkeitsinformationen werden dann über standardisierte Kommunikationsprotokolle an die CNC-Steuerung übertragen, was eine Echtzeit-Korrektur der Bewegung ermöglicht. Die Schnittstelle stellt auch die Encoder-Versorgungsspannung und den Abschlusswiderstand bereit, um eine korrekte Signalübertragung sicherzustellen.

Hauptmaterialien

Leiterplatte (PCB), Elektronische Bauteile (ICs, Widerstände, Kondensatoren), Steckverbindergehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Kanalzahl	2	Differential A/B quadrature inputs
Eingangsfrequenz	0–500 kHz	Max count rate for position tracking
Signaltyp	RS-422	Differential line driver requiredTIA-422-B
Auflösung	16–32 bit	Counts per revolution after interpolation
Eingangsspannung	5 ±5% V DC	Encoder supply, short-circuit protected
Betriebstemperatur	-40–85 °C	Extended range for industrial environmentsIEC 60068-2-1/2
Schutzart	IP54–IP65	Resistant to dust and water jetsIEC 60529
Eingangsimpedanz	120 Ω	Termination for RS-422 line
Isolationsspannung	500 V DC	Galvanic isolation between encoder and controlIEC 61010-1
Gewicht	0.2–0.5 kg	Compact module for DIN rail mounting

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Signalaufbereitungsschaltung
Verstärkt, filtert und formt Rohsignale von Encodern, um Rauschen zu eliminieren und die Signalintegrität sicherzustellen
Material: Elektronische Bauteile auf Leiterplatte
A/D-Wandler (falls zutreffend)
Wandelt analoge Encoder-Signale in digitale Daten zur Verarbeitung durch die Steuerung um
Material: Integrierter Schaltkreis
Kommunikationsschnittstelle
Überträgt verarbeitete Rückmeldedaten über Standardprotokolle (z.B. Ethernet, Feldbus) an die CNC-Steuerung
Material: Kommunikations-IC und Steckverbinder
Stromversorgungsschaltung
Stellt geregelte Spannung für Schnittstellenkomponenten bereit und kann Encoder mit Strom versorgen
Material: Spannungsregler und Leistungskomponenten

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

voltage:	5 V DC ±5 % oder 24 V DC ±10 % je nach Modell
Betriebstemperatur:	-10 °C bis +70 °C Betrieb, -40 °C bis +85 °C Lagerung
noise immunity:	Mindestens 500 V/μs Gleichtaktunterdrückung
signal frequency:	Bis zu 1 MHz maximale Eingangsfrequenz

Montage- und Anwendungskompatibilität

Inkrementale Quadratursignale (A/B/Z)Absolute Encoder-Serienprotokolle (SSI, BiSS, EnDat)Resolver-/Synchro-Analogsignale

Nicht geeignet: Hochspannungs-Industrieumgebungen (>600 V AC) ohne geeignete Isolationsbarrieren

Auslegungsdaten

Encodersignaltyp und -protokoll
Erforderliche Auflösung (Bits oder Impulse pro Umdrehung)
Maximale Betriebsdrehzahl (U/min oder Lineargeschwindigkeit)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-5,0 V differenzielles Signal, 100 kHz-10 MHz Frequenzbereich, -40 °C bis +85 °C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Signalamplitude unter 0,3 V oder über 5,5 V, Gleichtaktspannung übersteigt ±12 V, differentieller Phasenfehler >15°, Temperatur >90 °C

Elektromagnetische Störkopplung in differenzielle Signalleitungen, thermische Ausdehnungsdifferenz zwischen IC-Gehäuse und Leiterplatte verursacht Lötstellenermüdung, dielektrischer Durchschlag in Eingangsschutzdioden bei >15 V Transienten

Fertigungskontext

Feedback-Schnittstelle (Encoder-Eingang) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signalverschlechterung

Ursache: Verschmutzung optischer Oberflächen oder elektrischer Kontakte, die zu intermittierender oder schwacher Signalübertragung führt

Mechanischer Verschleiß

Ursache: Übermäßige Vibration oder Fehlausrichtung, die Lagerausfall oder Wellenverformung bei Drehencodern verursacht

Wartungsindikatoren

Inkonsistente oder unregelmäßige Rückkopplungswerte während des Betriebs
Ungewöhnliche Schleif-, Klick- oder Pfeifgeräusche aus dem Encodergehäuse

Technische Hinweise

Implementieren Sie regelmäßige Reinigungsprotokolle für optische/Kontaktoberflächen mit herstellergenehmigten Lösungsmitteln und Methoden
Sicherstellen Sie eine korrekte Ausrichtung und Montage mit vibrationsdämpfender Hardware und überwachen Sie Vibrationspegel mit periodischen Kontrollen

Konformität und Fertigungsnormen

Referenznormen

ANSI/ASME B46.1 - OberflächenbeschaffenheitDIN 32711 - Drehgeber für rotierende Wellen

Fertigungsgenauigkeit

Wellenbohrung: +/-0,01 mm
Montageflächenplanheit: 0,05 mm

Qualitätsprüfung

IP67-Umgebungsdichtheitsprüfung
Signalgenauigkeits-Verifizierungstest

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Erdschleifenströme induzieren >100 mV Gleichtaktrauschen auf Encoder-Kabeln → Falsches Auslösen des Signalvergleichers verursacht Positionszählfehler → Galvanische Trennung mit 2,5 kV bewerteten Optokopplern, verdrillte Paare mit 360°-Steckverbinderabschluss

ESD-Ereignisse übersteigen 8 kV HBM an Encoder-Eingangsanschlüssen → Lawinendurchbruch der Eingangsschutzdioden erzeugt niederohmigen Pfad → TVS-Dioden mit 6,8 V Klemmspannung, 100 Ω Reihenwiderstände vor Eingangspuffer

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Feedback-Schnittstelle (Encoder-Eingang)

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Feedback-Schnittstelle (Encoder-Eingang)

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Arten von Encodersignalen unterstützt diese Schnittstelle?

Die Schnittstelle unterstützt Quadratur- (A/B), Sinus-/Cosinus- und serielle Datensignale von rotatorischen oder linearen Encodern. Der spezifische Signaltyp muss für das tatsächliche Modell bestätigt werden.

Wie groß ist der Eingangsfrequenzbereich?

Der Eingangsfrequenzbereich beträgt 0–500 kHz, was die maximale Zählrate für die Positionsverfolgung darstellt. Verifizieren Sie den genauen Bereich für Ihre Anwendung.

Wie hoch ist die Isolationsspannung?

Die Isolationsspannung beträgt 500 V DC und bietet eine galvanische Trennung zwischen Encoder und Steuerung. Dies ist ein Referenzwert; bestätigen Sie ihn mit dem Hersteller.

Welche Schutzart hat die Schnittstelle?

Die Schutzart ist IP54–IP65, was Beständigkeit gegen Staub und Wasserstrahlen bedeutet. Die tatsächliche Schutzart hängt vom Gehäuse und der Installation ab.
