Technische Definition

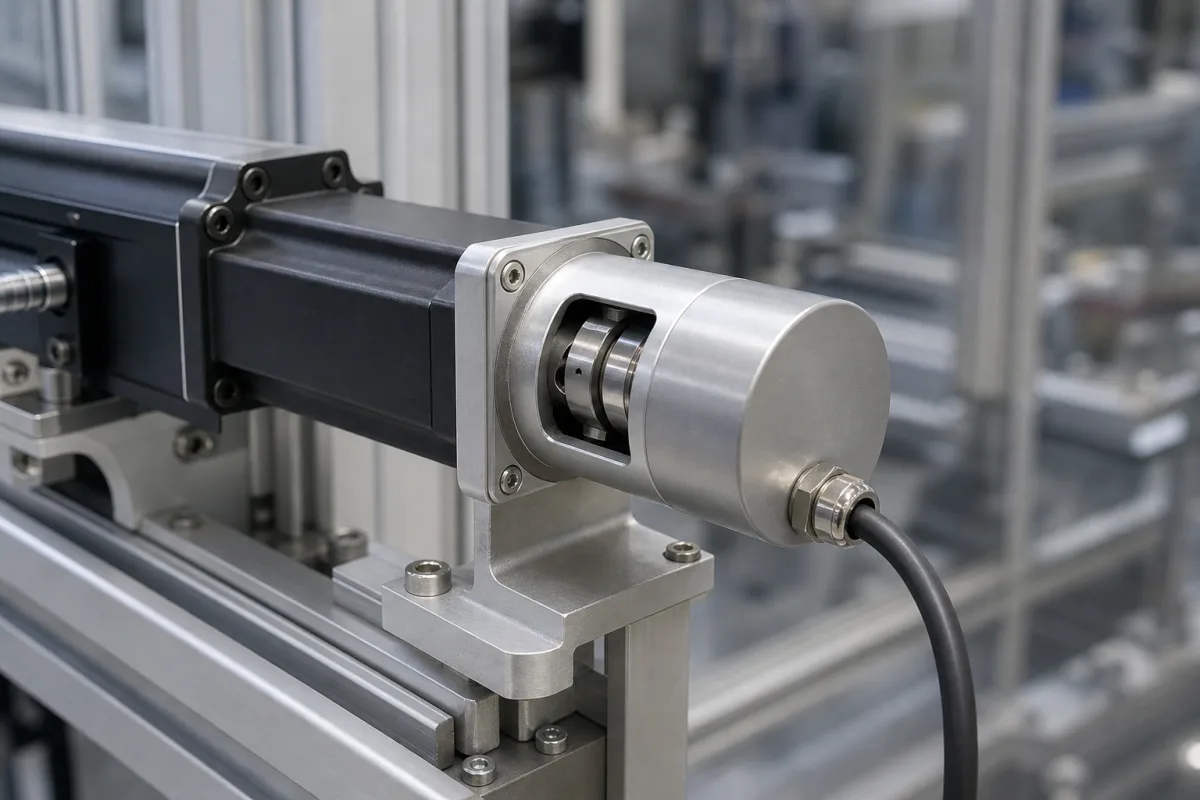

Im automatischen Einstellmodul ist der Feedback-Sensor eine kritische Komponente, die kontinuierlich die Ausgangs- oder Prozessvariable des Systems (z. B. Position, Geschwindigkeit, Temperatur, Druck, Durchfluss) überwacht. Er liefert Echtzeitdaten an die Steuerung des Moduls und ermöglicht so eine geschlossene Regelung, indem der tatsächliche Messwert mit dem gewünschten Sollwert verglichen wird, wodurch präzise und automatische Anpassungen zur Aufrechterhaltung einer optimalen Leistung möglich sind. Der Sensor ist für industrielle Umgebungen ausgelegt und verfügt über ein Edelstahlgehäuse (Werkstoff 316L gemäß ASTM A240) für Korrosionsbeständigkeit, ein Silizium-Messelement und Kupferleiter. Er arbeitet mit einer Versorgungsspannung von 24 V DC ±10 % (verpolungssicher) und liefert ein zweileiter-Schleifengespeistes 4–20-mA-Ausgangssignal. Der Messbereich beträgt 0–10 mm mit einstellbarem Nullpunkt und Spanne. Die Genauigkeit beträgt ±0,5 % vom Messbereich (einschließlich Linearität und Hysterese) gemäß IEC 60770. Die Ansprechzeit beträgt ≤10 ms von Sprungeingang bis 90 % Ausgang. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C (IEC 60068-2-1), die Lagertemperatur bei -40 bis 100 °C (IEC 60068-2-2) und die Schutzart ist IP67 (IEC 60529). Der elektrische Anschluss erfolgt über einen 4-poligen M12×1-Stecker (IEC 61076-2-101). Das Gewicht liegt je nach Kabellänge zwischen 0,2 und 0,5 kg. Dieser Sensor ist für den Einsatz in automatischen Einstellsystemen vorgesehen, bei denen präzises Feedback erforderlich ist. Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche sind. Die Leistung des Sensors muss für die jeweilige Anwendung validiert werden, und die Installation sollte gemäß den Herstellerrichtlinien erfolgen, um einen ordnungsgemäßen Betrieb und eine lange Lebensdauer zu gewährleisten.
Funktionsprinzip
Der Sensor arbeitet, indem er ein spezifisches physikalisches Phänomen erfasst (z. B. über piezoelektrische, induktive, kapazitive, optische oder resistive Prinzipien) und in ein elektrisches Signal (analoge Spannung/Strom oder digitale Daten) umwandelt. Dieses Signal wird an die Steuerung des automatischen Einstellmoduls zur Verarbeitung und Entscheidungsfindung übertragen. Das Messelement, typischerweise auf Siliziumbasis, reagiert auf Änderungen der Messgröße, was zu einer proportionalen Änderung der elektrischen Eigenschaften führt. Die Signalaufbereitungsschaltung verstärkt und linearisiert dann den Ausgang, um ein standardisiertes 4–20-mA-Signal bereitzustellen. Die Steuerung verwendet dieses Feedback, um es mit dem Sollwert zu vergleichen und das System entsprechend anzupassen. Das Design des Sensors gewährleistet einen zuverlässigen Betrieb innerhalb der spezifizierten Umgebungsgrenzen, und sein Ausgang ist gegen Verpolung und andere elektrische Störungen geschützt.
