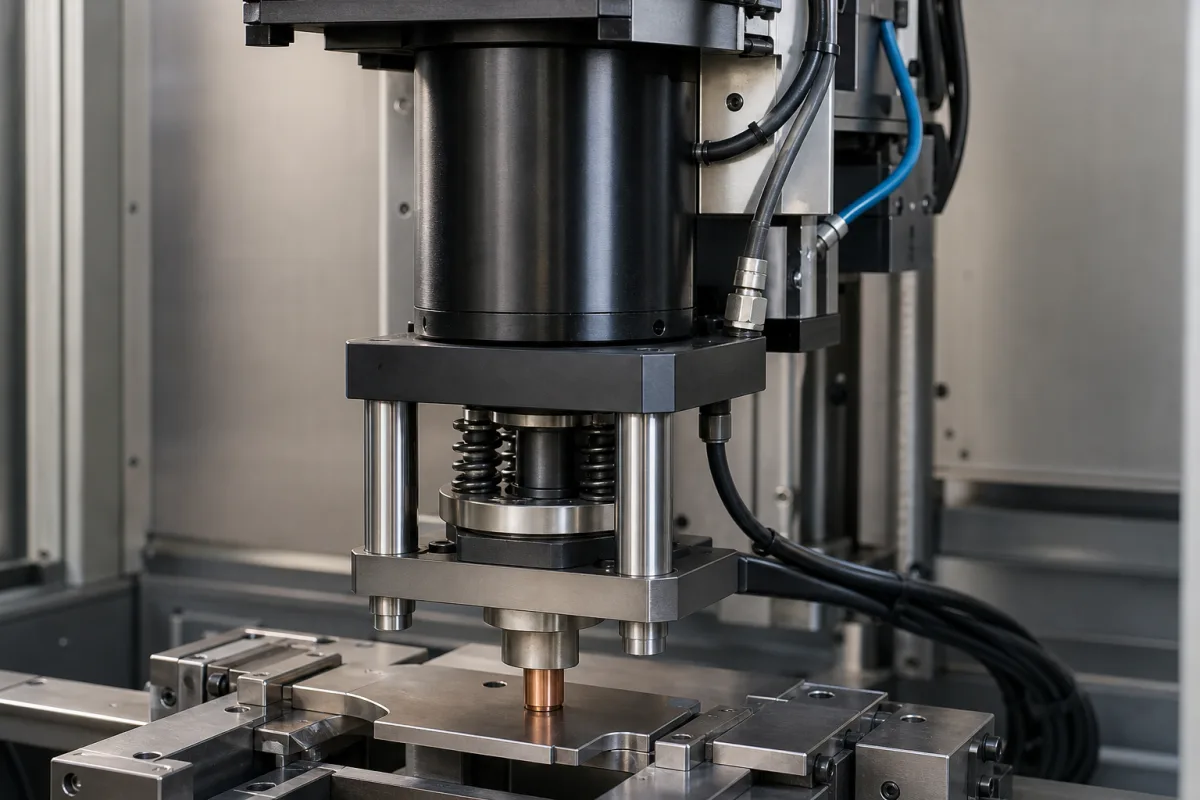

Kraftaktuator

Der Kraftaktuator ist eine kritische Komponente eines Schweißkopfes, die die präzise Kraft erzeugt und reguliert, die während des Schweißprozesses auf das Werkstück ausgeübt wird. Er gewährleistet einen konstanten Anpressdruck zwischen der Schweißelektrode/dem Werkzeug und dem Material, was für eine ordnungsgemäße Wärmeübertragung, Materialverformung und eine hochwertige Schweißverbindung mit den gewünschten mechanischen Eigenschaften unerlässlich ist. Dieser Aktuator ist für die Integration in automatisierte oder halbautomatische Schweißsysteme ausgelegt, in denen eine präzise Kraftsteuerung für eine reproduzierbare Schweißqualität erforderlich ist. Er ist in Konfigurationen erhältlich, die pneumatische, hydraulische oder elektrische Eingangssignale akzeptieren und in eine gesteuerte lineare oder rotatorische mechanische Kraft umwandeln. Der Körper des Aktuators besteht typischerweise aus Aluminium 6061 (eloxiert für Korrosionsbeständigkeit), während interne Komponenten aus legiertem Stahl oder Edelstahl gefertigt sein können. Zu den wichtigsten Parametern gehören: Betriebsdruckbereich 1,0–1,6 MPa; Kraftbereich 500–5000 N (einstellbar über Druckregler); Kraftgenauigkeit ±2 % des Sollwerts; Hublänge 10–50 mm (je nach Modell); Ansprechzeit ≤50 ms vom Signal bis zur vollen Kraft; Versorgungsspannung 24 V DC ±10 % für integrierte Sensoren/Ventile; Leistungsaufnahme ≤15 W Spitze; Betriebstemperatur -10 bis 60 °C (nicht kondensierend); Schutzart IP54–IP65 (gemäß IEC 60529, IP65 für staubige Umgebungen); Gewicht 2,5–8,0 kg je nach Hub und Kraftnennwert. Diese Werte sind Referenzbereiche und müssen für das jeweilige Modell und die Anwendung bestätigt werden. Der Aktuator ist kein eigenständiges Produkt, sondern eine Komponente für den Einsatz in einer Schweißkopfbaugruppe. Bei der Beschaffung ist es wichtig, die Kompatibilität mit dem Schweißkopfdesign, dem Steuerungssystem und den Umgebungsbedingungen zu bestätigen. Vor der Integration sind modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.

Der Aktuator wandelt ein Eingangssignal (pneumatisch, hydraulisch oder elektrisch) in eine gesteuerte lineare oder rotatorische mechanische Kraft um. Diese Kraft wird über die Struktur des Schweißkopfes auf die Elektrode oder das Schweißwerkzeug übertragen und hält während des gesamten Schweißzyklus einen voreingestellten Druck gegen das Werkstück aufrecht. Dies gewährleistet einen stabilen elektrischen Kontakt beim Widerstandsschweißen oder einen konstanten Schmiededruck beim Reibschweißen oder anderen Festkörperschweißverfahren. Das Steuerungssystem des Aktuators passt die Kraft basierend auf Sensorrückmeldungen an und gewährleistet eine Genauigkeit von ±2 % des Sollwerts. Die Ansprechzeit von ≤50 ms ermöglicht schnelle Kraftanpassungen während des Schweißprozesses.
