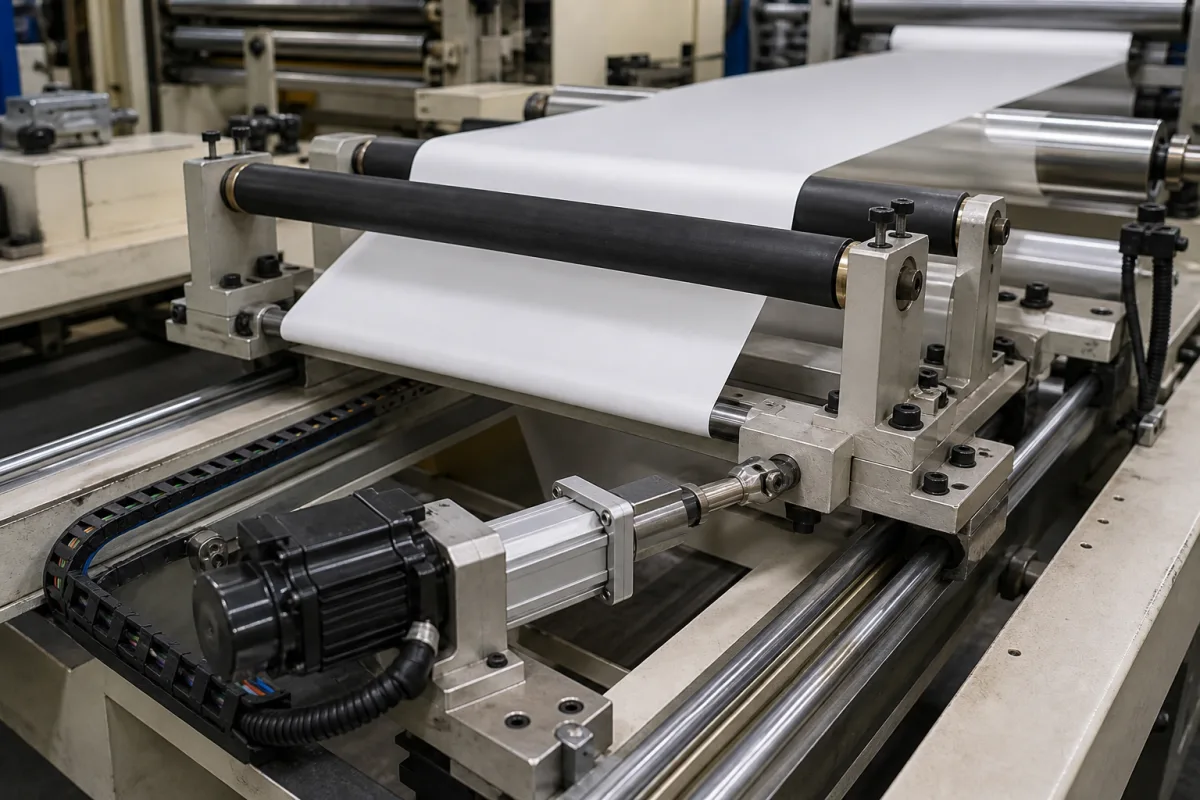

Führungsaktuator

Der Führungsaktuator ist eine kritische Komponente eines Kantenführungssystems, die dafür verantwortlich ist, Steuersignale zu empfangen und in präzise physische Bewegungen umzuwandeln, um die laterale Position von kontinuierlichen Materialien (wie Bahnen, Folien oder Platten) zu korrigieren, während sie durch Produktionsmaschinen laufen. Er gewährleistet die Materialausrichtung, indem er Mikroanpassungen an Führungsrollen, Sensoren oder anderen Positionierungselementen vornimmt. Der Aktuator arbeitet typischerweise, indem er elektrische, pneumatische oder hydraulische Energie in lineare oder rotatorische Bewegung umwandelt. Ein Steuerungssystem überwacht die Materialkantenposition über Sensoren und sendet Korrektursignale an den Aktuator, der dann seine Position anpasst, um die korrekte Ausrichtung innerhalb spezifizierter Toleranzen beizubehalten. Dieses Bauteil ist in Konfigurationen aus Aluminiumlegierung, Edelstahl oder technischen Kunststoffen erhältlich, mit Optionen für korrosionsbeständige Beschichtung. Zu den wichtigsten Parametern gehören ein Nennhub von 25–100 mm, eine Schubkraft von 500–3000 N, eine Positioniergenauigkeit von ±0,05 mm und eine Wiederholbarkeit von ±0,02 mm. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa, die Betriebstemperatur zwischen -40 und 85 °C und der Schutzgrad zwischen IP54 und IP65 (gemäß IEC 60529). Für elektromechanische Versionen beträgt die Versorgungsspannung 24 V DC ±10 %, mit einer Leistungsaufnahme von 30–120 W. Das Gewicht variiert je nach Hub und Kraftklasse zwischen 5 und 15 kg. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor Beschaffung oder Installation.

Der Führungsaktuator wandelt Steuersignale in mechanische Bewegung um, um die Materialkantenposition zu korrigieren. Sensoren erfassen die Kantenposition und senden Feedback an ein Steuerungssystem, das es mit einem Sollwert vergleicht. Bei Abweichung sendet das Steuerungssystem ein Korrektursignal an den Aktuator. Der Aktuator bewegt dann eine Führungsrolle oder ein anderes Positionierungselement seitlich und passt den Materialpfad an. Dieser Regelkreis stellt sicher, dass die Materialkante innerhalb spezifizierter Toleranzen bleibt. Der Aktuator kann je nach Modell elektrische, pneumatische oder hydraulische Energie nutzen. Die Bewegung ist typischerweise linear oder rotatorisch, mit Mikroanpassungen für präzise Ausrichtung. Das System arbeitet kontinuierlich während der Produktion und nimmt bei Bedarf kleine Korrekturen vor.
