Sammler / Verteiler

Auf Basis strukturierter CNFX-Herstellerprofile wird Sammler / Verteiler im Bereich Maschinen- und Anlagenbau anhand von Nenndurchmesser bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Sammler / Verteiler wird durch die Baugruppe aus Kopfkörper und Anschlussöffnungen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Verteil- und Sammelkomponenten in Wärmeübertragungssystemen, die den Fluidfluss zu mehreren Kanälen oder Rohren steuern.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

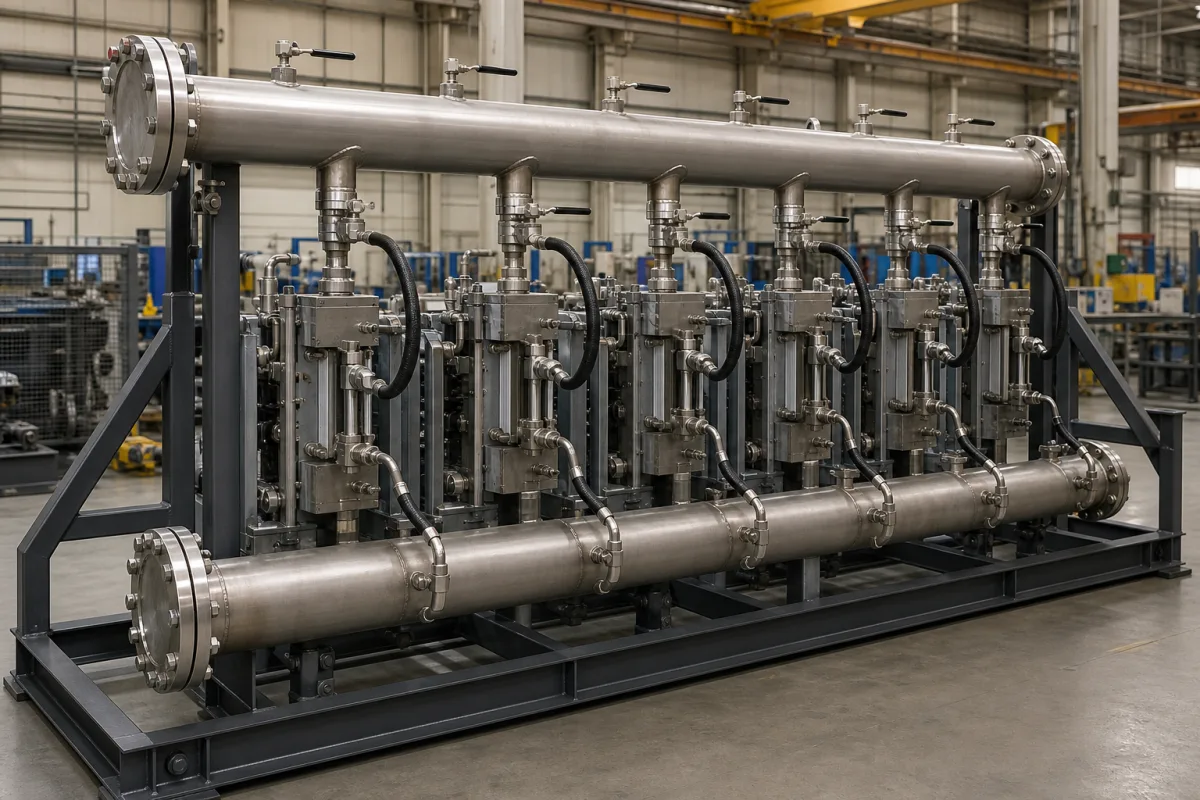

Sammler / Verteiler in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Sammler / Verteiler

Technische Definition

Sammler und Verteiler sind kritische Komponenten in Wärmeübertragungsanordnungen, die als Verteil- und Sammelpunkte für Arbeitsflüssigkeiten dienen. Sie verbinden mehrere parallele Rohre oder Kanäle mit einem einzelnen Einlass oder Auslass und gewährleisten eine gleichmäßige Strömungsverteilung über die Wärmeübertragungsfläche. In Heizsystemen sammeln sie erwärmte Flüssigkeit von der Quelle und verteilen sie gleichmäßig auf verschiedene Zonen oder Kreisläufe, während sie in Kühlsystemen Flüssigkeit aus verschiedenen Abschnitten sammeln, um sie zur Kühleinheit zurückzuführen. Diese Komponenten werden typischerweise aus Edelstahl, Kohlenstoffstahl, Kupfer oder Aluminium hergestellt, wobei die Materialauswahl auf den Anforderungen an Korrosionsbeständigkeit, Temperatur und Druck der Anwendung basiert. Häufige Spezifikationen umfassen Nenndurchmesser von DN15 bis DN600 (ISO 6708), Betriebsdrücke von 1,0 bis 1,6 MPa und Betriebstemperaturen von -40°C bis 120°C. Die Durchflusskapazität reicht von 0,5 bis 50 m³/h, und die Endverbindungen können geflanscht, verschraubt oder geschweißt sein (ISO 7005). Materialgüten wie Edelstahl 304/316L (ASTM A240) werden oft für Korrosionsbeständigkeit spezifiziert. Die Wanddicke variiert von 2 bis 12 mm (ISO 4200), die Oberflächenrauheit von 0,8 bis 3,2 µm (ISO 4287) und die Druckstufen von PN16 bis PN40 (ISO 7268). Das Gewicht reicht von 5 bis 500 kg je nach Größe und Material. Diese Werte sind typische Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Bestätigen Sie immer mit dem rechtlichen Hersteller oder Lieferanten, dass der ausgewählte Sammler oder Verteiler die erforderlichen Standards und Leistungskriterien für Ihr System erfüllt.

Funktionsprinzip

Sammler und Verteiler arbeiten nach den Prinzipien der Fluiddynamik, um Arbeitsflüssigkeiten (typischerweise Wasser, Dampf, Kältemittel oder Wärmeträgeröle) über mehrere parallele Wege zu verteilen oder zu sammeln. Sie halten den Druckausgleich und die Strömungsgleichmäßigkeit durch sorgfältig gestaltete interne Geometrien aufrecht, wodurch sichergestellt wird, dass jeder angeschlossene Rohr- oder Kanalabschnitt das angemessene Flüssigkeitsvolumen für eine effiziente Wärmeübertragung erhält. Der Einlasssammler empfängt Flüssigkeit von der Quelle und teilt sie auf, während der Auslasssammler Flüssigkeit aus mehreren Wegen sammelt und für die Rückführung kombiniert.

Hauptmaterialien

Edelstahl, Kohlenstoffstahl, Kupfer, Aluminium

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenndurchmesser	DN15–DN600 mm	Common range for headers/manifoldsISO 6708
Betriebstemperatur	-40–120 °C	Above 120°C may require special materials
Durchflusskapazität	0.5–50 m³/h	Depends on diameter and pressure drop
Endverbindung	DN15–DN600 mm	Flanged, threaded, or weldedISO 7005
Werkstoffgüte	304/316L	Stainless steel for corrosion resistanceASTM A240
Wanddicke	2–12 mm	Größere Wandstärke für höhere DrückeISO 4200
Oberflächenrauheit	0.8–3.2 µm	Glattere Oberfläche für hygienische AnwendungenISO 4287
Nenndruck	PN16–PN40 bar	Higher rating for high-pressure systemsISO 7268
Gewicht	5–500 kg	Abhängig von Größe und Werkstoff

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Kopfkörper
Hauptstrukturbauteil, das den Fluidstrom aufnimmt und lenkt
Material: Stahl
Anschlussöffnungen
Gewinde- oder Schweißöffnungen zum Anschließen von Rohren oder Leitungen
Material: Stahl
Endkappen
Abgedichtete Enden des Kopfstücks zur Aufnahme des Fluiddrucks
Material: Stahl
Montagewinkel
Befestigungspunkte zur Sicherung des Kopfstücks an der Baugruppe
Material: Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 100 bar (Standard), Sonderausführungen bis zu 300 bar
Durchflussrate:	0,5 bis 500 L/min pro Kanal
Betriebstemperatur:	-40°C bis +120°C

Montage- und Anwendungskompatibilität

Wasser/Glykol-GemischeThermoöleDruckluft

Nicht geeignet: Salzsäurelösungen (korrosiv für Standard-Edelstahl)

Auslegungsdaten

Gesamtsystem-Durchflussrate (L/min)
Anzahl der erforderlichen parallelen Kanäle/Rohre
Maximal zulässiger Druckabfall über den Verteiler (bar)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-25 bar (Überdruck), -40°C bis 200°C Fluidtemperatur

Belastungs- und Ausfallgrenzen

Streckgrenze überschritten bei 275 MPa (für 316L Edelstahl), Berstdruck bei 62,5 bar, thermische Spannungsrissbildung bei ΔT > 150°C über den Verteiler

Hochzyklische Ermüdung durch Druckpulsationen (>10⁶ Zyklen bei >15 % der Streckgrenze), Spannungsrisskorrosion in Chloridumgebungen (>50 ppm Cl⁻ bei >60°C), Erosionskorrosion bei Fluidgeschwindigkeiten >3 m/s

Fertigungskontext

Sammler / Verteiler wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Spaltkorrosion

Ursache: Stehendes Fluid in Totzonen oder Niedrigströmungsbereichen, kombiniert mit Chloridpräsenz oder Sauerstoffkonzentrationszellen, führt zu lokalem Lochfraß und Materialabbau.

Thermische Ermüdungsrissbildung

Ursache: Wiederholte thermische Zyklen durch Prozess-Temperaturschwankungen oder Start-/Stopp-Zyklen verursachen Spannungskonzentrationen an Schweißnähten oder geometrischen Übergängen.

Wartungsindikatoren

Sichtbares Schwitzen oder kleine Lecks an Flanschverbindungen oder Schweißnähten, die auf Dichtungsabbau oder Rissinitiierung hinweisen.
Abnormale Vibrationen oder hörbare Hammerschläge bei Strömungsänderungen, die auf Wasserschlag-Effekte oder interne Strömungsstörungen hindeuten.

Technische Hinweise

Implementieren Sie Totzonenmanagement durch Minimierung stehender Abschnitte und periodisches Spülen, um Korrosion und Biofilmbildung zu verhindern.
Verwenden Sie Ausdehnungsschleifen oder Metallbälge im Rohrleitungsdesign, um thermische Ausdehnung aufzunehmen und die Belastung von Verteileranschlüssen und Schweißnähten zu reduzieren.

Konformität und Fertigungsnormen

Referenznormen

ASME B31.3 - ProzessrohrleitungenPED 2014/68/EU - Druckgeräterichtlinie (CE-Kennzeichnung)

Fertigungsgenauigkeit

Bohrungsdurchmesser: ±0,025 mm
Oberflächenebenheit: 0,05 mm pro 100 mm

Qualitätsprüfung

Hydrostatischer Drucktest (1,5x Auslegungsdruck)
Eindringprüfung mit Farbstoff für Oberflächendefekte

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Wasserschlag durch schnellen Ventilschluss (Druckstoß >2× Betriebsdruck) → Verteilerwandbruch an Schweißnähten → Einbau von Druckstoßdämpfern mit Ansprechzeit <100 ms, Erhöhung der Wandstärke um das 1,5-fache an Spannungskonzentrationspunkten

Thermische Zyklen zwischen 20°C und 180°C mit einer Frequenz >10 Zyklen/Stunde → Thermische Ermüdungsrissbildung, ausgehend von Abzweigverbindungen → Finite-Elemente-Analyse-optimierte Verstärkung an allen T-Verbindungen, Verwendung von Inconel 625 für kritische Verbindungen im zyklischen Betrieb

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Sammler / Verteiler

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Sammler / Verteiler

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Aus welchen Materialien werden Sammler und Verteiler typischerweise hergestellt?

Häufige Materialien sind Edelstahl, Kohlenstoffstahl, Kupfer und Aluminium. Die Wahl hängt von Faktoren wie Korrosionsbeständigkeit, Betriebstemperatur und Druckanforderungen ab. Zum Beispiel wird Edelstahl 304/316L oft für Korrosionsbeständigkeit verwendet.

Was sind die typischen Druck- und Temperaturbereiche?

Der typische Betriebsdruck reicht von 1,0 bis 1,6 MPa, und die Betriebstemperatur reicht von -40°C bis 120°C. Dies sind jedoch Referenzbereiche; die tatsächlichen Grenzen hängen vom spezifischen Design und Material ab. Verifizieren Sie immer mit dem Hersteller.

Wie wähle ich die richtige Größe für mein System aus?

Die Auswahl umfasst die Berücksichtigung des Nenndurchmessers (DN15–DN600), der Durchflusskapazität (0,5–50 m³/h) und des Endverbindungstyps (geflanscht, verschraubt oder geschweißt). Diese Parameter müssen den Anforderungen Ihres Systems entsprechen. Konsultieren Sie den Hersteller für eine detaillierte Auslegungshilfe.

Welche Normen gelten für Sammler und Verteiler?

Relevante Normen umfassen ISO 6708 für Nenndurchmesser, ISO 7005 für Endverbindungen, ASTM A240 für Materialgüten, ISO 4200 für Wanddicke, ISO 4287 für Oberflächenrauheit und ISO 7268 für Druckstufen. Die Konformität sollte mit dem Lieferanten verifiziert werden.
