Technische Definition

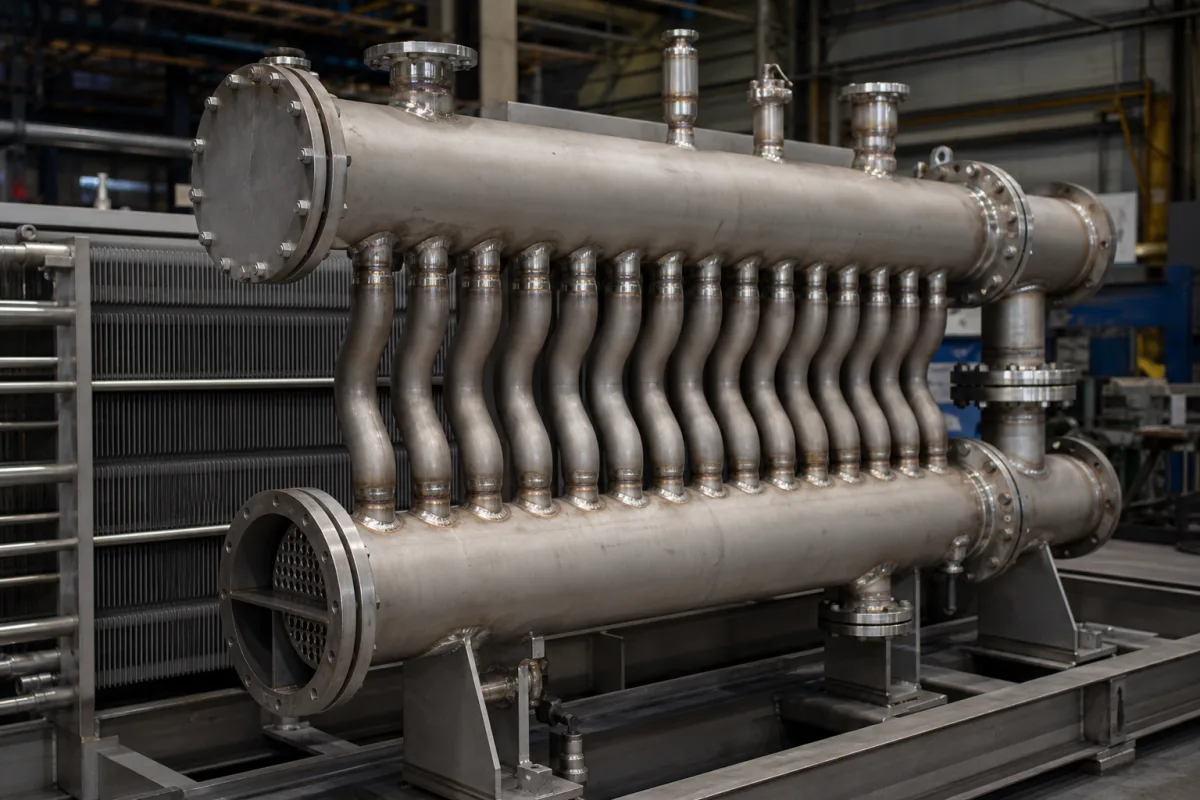

Sammler und Verteiler sind kritische Komponenten in Wärmetauschern und Kühlflächen, die als Verteil- und Sammelpunkte für Arbeitsflüssigkeiten dienen. Sie verbinden mehrere parallele Rohre oder Kanäle und gewährleisten eine gleichmäßige Strömungsverteilung, um die Wärmeübertragungseffizienz zu maximieren. Sammler beziehen sich typischerweise auf größere Sammelkammern an den Enden von Rohrbündeln, während Verteiler verzweigte Rohrsysteme sind, die Flüssigkeit an verschiedene Abschnitte verteilen. In Wärmetauscheranwendungen spielen sie eine wichtige Rolle bei der Steuerung von Druckverlusten, der Verhinderung von Strömungsfehlverteilung und der Erleichterung des Wartungszugangs zu einzelnen Rohren. Diese Komponenten werden aus Materialien wie Kohlenstoffstahl, Edelstahl, Kupferlegierungen und Aluminium hergestellt, die basierend auf der Betriebsumgebung und der Flüssigkeitskompatibilität ausgewählt werden. Zu den wichtigsten Parametern gehören Nenndurchmesser (DN15–DN600), Betriebsdruck (1,0–16,0 MPa), Betriebstemperatur (-40 bis 450 °C), Wanddicke (2,0–25,0 mm), Oberflächenrauheit (Ra 0,8–3,2 μm), Endverbindungstypen (BW, SW, THD, FLG), Materialgüten (ASTM A105, A182 F304/316), Maßtoleranz (±1,5 mm), Gewicht (5–500 kg), Druckstufenklasse (150–2500 lb), Leckrate (≤0,1 ml/min) und hydrostatischer Prüfdruck (1,5×PN). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 6708, ISO 10434, ASME B36.10, ISO 1302, ASME B16.25, ASTM A105/A182, ISO 2768-m und ASME B16.5 werden für Beschaffung und Verifizierung verwendet. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Sammler und Verteiler funktionieren, indem sie Flüssigkeit von einem einzelnen Einlass aufnehmen und gleichmäßig auf mehrere parallele Strömungswege (Rohre oder Kanäle) im Wärmetauscher verteilen. Sie nutzen interne Leitbleche, Strömungsverteilerplatten oder sorgfältig gestaltete interne Geometrien, um eine ausgewogene Strömung zu allen Rohren zu gewährleisten. Nach der Wärmeübertragung in den Rohren wird die Flüssigkeit im Auslasssammler/-verteiler gesammelt und zum Systemauslass geleitet. Das Design minimiert Druckverluste und erhält gleichzeitig die thermische Leistung über alle parallelen Wege.
