Technische Definition

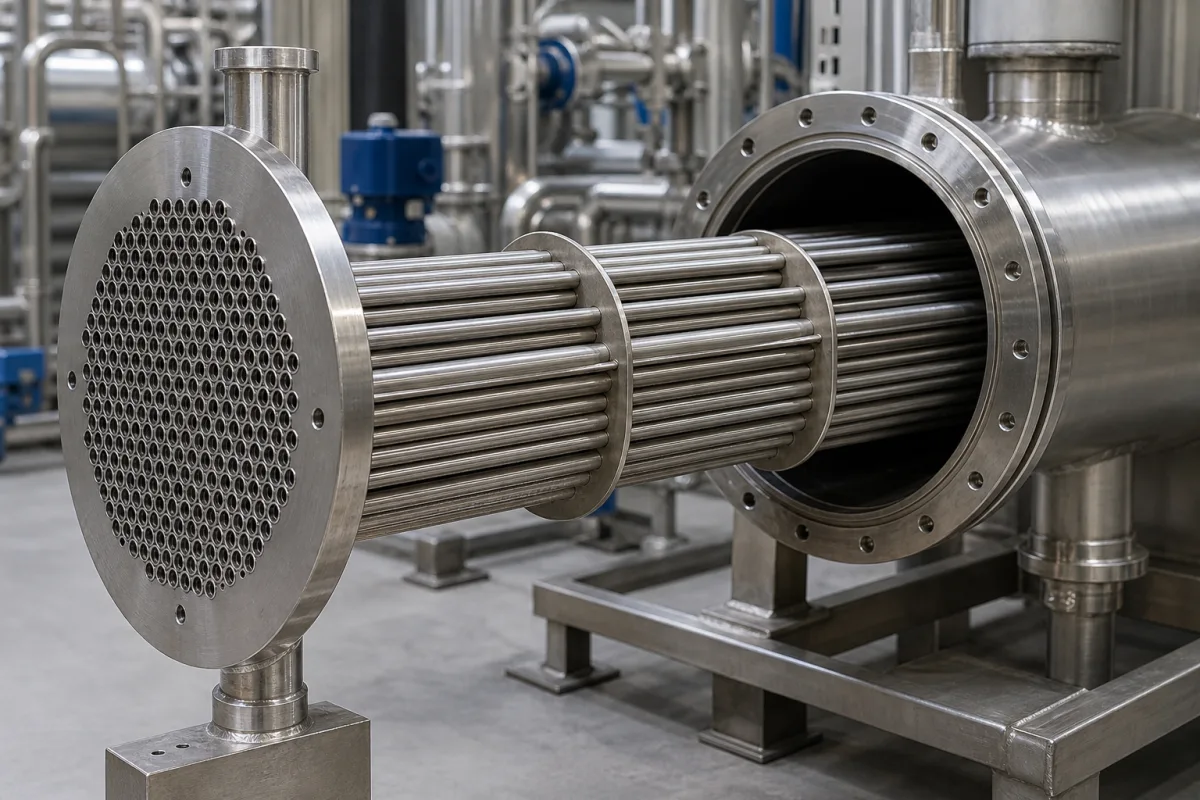

Das Wärmetauschelement ist das kritische Funktionsteil eines Inline-Temperiergeräts, das einen effizienten Wärmeübergang zwischen zwei getrennten Fluidströmen (typischerweise einem Prozessfluid und einem Heiz-/Kühlmedium) ermöglicht. Es ermöglicht eine schnelle Temperaturanpassung, Stabilisierung oder Aufrechterhaltung von Prozessfluiden, während sie kontinuierlich durch Produktionslinien strömen, und gewährleistet so eine gleichbleibende Produktqualität und Prozesseffizienz. Dieses Bauteil ist für die Integration in Temperiergeräte in verschiedenen Industriezweigen ausgelegt, darunter chemische Verarbeitung, Lebensmittel- und Getränkeindustrie, Pharmazie und Kunststoffherstellung. Das Element besteht typischerweise aus einem Bündel von Rohren oder Platten aus Materialien wie Edelstahl (Güten 304 oder 316L), Kupferlegierung, Titan oder Nickellegierung, die basierend auf Korrosionsbeständigkeit, Wärmeleitfähigkeit und mechanischen Festigkeitsanforderungen ausgewählt werden. Zu den wichtigsten Konstruktionsparametern gehören Wärmeübertragungsfläche (0,5–5,0 m²), Auslegungsdruck (1,0–1,6 MPa), Auslegungstemperatur (-20 bis 200 °C), Wärmedurchgangskoeffizient (300–800 W/(m²·K)), Durchflussrate (5–50 m³/h), Druckabfall (10–50 kPa), Rohrdurchmesser (16–25 mm), Rohrwanddicke (1,0–2,0 mm), Materialgüte (304/316L gemäß ASTM A240), Gewicht (50–200 kg) und Leckrate (≤0,1 mL/min). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das Element arbeitet nach dem Prinzip der Wärmeleitung und Konvektion durch eine feste Grenzfläche, wobei das Prozessfluid durch einen Kanal strömt und das Heiz-/Kühlmedium durch benachbarte, durch dünne Wände getrennte Kanäle. Aufgrund von Temperaturdifferenzen wird Wärmeenergie über diese Wände übertragen, wodurch das Prozessfluid auf den gewünschten Sollwert erhitzt oder gekühlt wird, der von den Temperatursensoren und dem Steuerungssystem überwacht wird. Eine ordnungsgemäße Auswahl und Wartung sind unerlässlich, um einen effizienten Betrieb zu gewährleisten, Verschmutzung zu verhindern und Materialabbau zu vermeiden. Verifizierungsfragen sollten die Kompatibilität mit Prozessfluiden, Betriebsbedingungen und die Einhaltung relevanter Normen ansprechen.
Funktionsprinzip
Das Wärmetauschelement arbeitet nach dem Prinzip der Wärmeleitung und Konvektion durch eine feste Grenzfläche, typischerweise Metall. Ein Prozessfluid strömt durch einen Kanal, während ein Heiz- oder Kühlmedium durch benachbarte, durch dünne Wände getrennte Kanäle strömt. Aufgrund von Temperaturdifferenzen wird Wärmeenergie über diese Wände übertragen, wodurch das Prozessfluid auf den gewünschten Sollwert erhitzt oder gekühlt wird. Die Temperatursensoren und das Steuerungssystem des Geräts überwachen und regeln den Prozess, indem sie den Durchfluss oder die Temperatur des Heiz-/Kühlmediums anpassen, um eine präzise Regelung aufrechtzuerhalten. Die Effizienz der Wärmeübertragung hängt von Faktoren wie der Wärmeleitfähigkeit des Wandmaterials, der verfügbaren Austauschfläche, den Durchflussraten und der Turbulenz der Fluide sowie der Temperaturdifferenz zwischen den Strömen ab. Die Konstruktionsparameter, einschließlich Wärmeübertragungsfläche, Wärmedurchgangskoeffizient und Druckabfall, sind entscheidend für die Erzielung der erforderlichen Leistung. Eine ordnungsgemäße Durchflussverteilung und die Verhinderung von Verschmutzung sind unerlässlich, um die Effizienz im Laufe der Zeit aufrechtzuerhalten.
