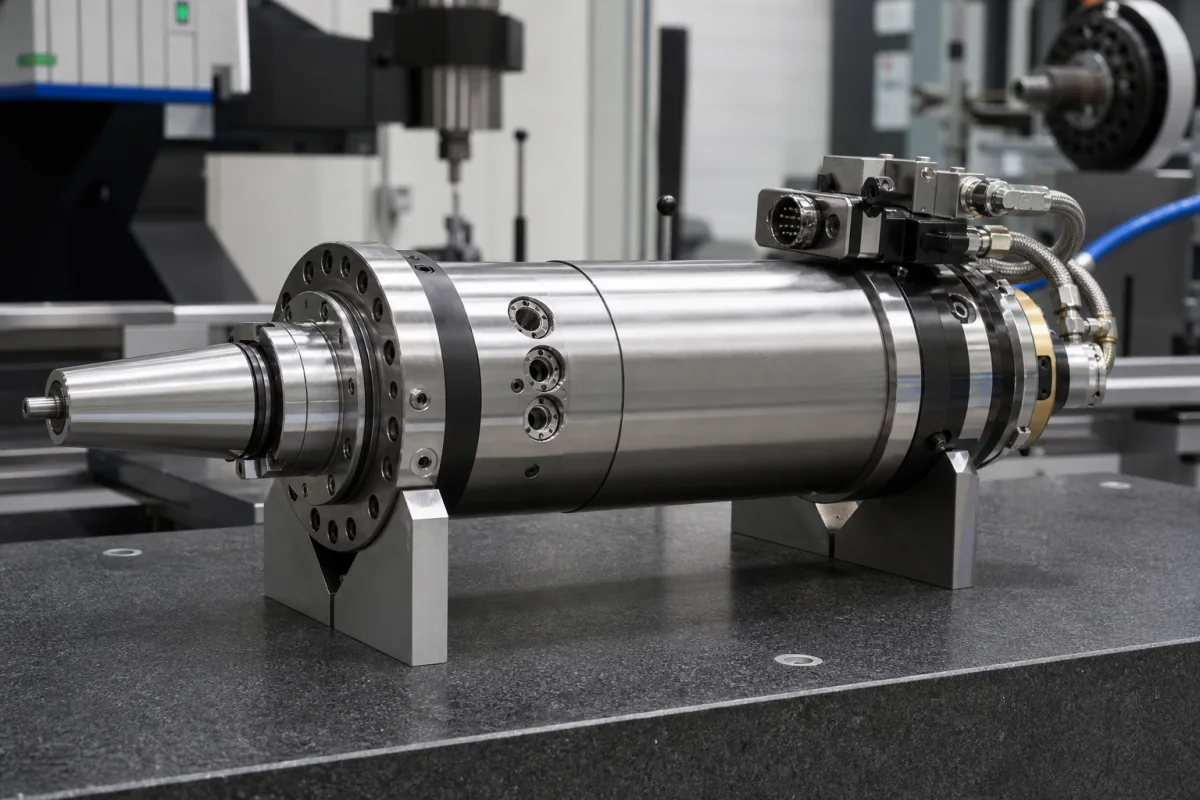

Hochgeschwindigkeits-Spindelbaugruppe

Die Hochgeschwindigkeits-Spindelbaugruppe ist eine kritische Komponente des Aluminium-CNC-Mehrspindel-Bearbeitungszentrums und für die Rotation von Schneidwerkzeugen bei hohen Geschwindigkeiten mit außergewöhnlicher Präzision und Stabilität verantwortlich. Sie ermöglicht effiziente Materialabtragung, feine Oberflächengüten und komplexe Bearbeitungsvorgänge an Aluminiumwerkstücken. Dieser Verzeichniseintrag beschreibt die allgemeinen Merkmale und Referenzparameter solcher Spindelbaugruppen. Die Baugruppe besteht typischerweise aus einer Spindelwelle, hochpräzisen Lagern, einem Gehäuse, einem Werkzeugspannmechanismus sowie Vorrichtungen für Kühlung und Schmierung. Sie ist für Drehzahlen von 15.000 bis 30.000 U/min ausgelegt, mit einer Leistung von 5,5 bis 15 kW und einem Drehmoment von 3,5 bis 12 N·m. Die Spindel verwendet eine BT40-Kegelschnittstelle gemäß ISO 7388, und der Rundlauf an der Werkzeugspitze wird gemäß ISO 230 bei ≤0,003 mm gehalten. Für den Hochgeschwindigkeitsbetrieb ist die Auswuchtgüte G1.0 nach ISO 1940 spezifiziert. Die Lager sind keramische Hybrid-Schrägkugellager, die mit Öl-Luft geschmiert werden, und das Gehäuse wird durch einen Wassermantel gekühlt. Die Baugruppe wiegt je nach Konfiguration zwischen 45 und 80 kg. Der Geräuschpegel bei maximaler Drehzahl beträgt ≤75 dB(A) nach ISO 3744. Der Betriebstemperaturbereich liegt bei 0–45 °C, und die Schutzart ist IP54 nach IEC 60529. Verwendete Materialien umfassen hochwertigen legierten Stahl für die Welle, keramische Lager und ein Aluminiumgehäuse. Diese Parameter sind Referenzwerte und müssen mit dem rechtlichen Hersteller oder Lieferanten für spezifische Modelle und Anwendungen verifiziert werden. Die Spindelbaugruppe ist eine Komponente, keine eigenständige Maschine, und ihre Leistung hängt von der Integration mit dem Steuerungssystem, der Kühleinheit und dem Schmiersystem des Bearbeitungszentrums ab. Korrekte Installation, Auswuchten und Wartung sind für einen sicheren und effizienten Betrieb unerlässlich.

Die Spindelbaugruppe wandelt elektrische Energie vom Motor über einen Direktantrieb oder einen Riemenantrieb in Rotationsbewegung um. Hochpräzise Lager stützen die Spindelwelle und minimieren Vibrationen und Rundlaufabweichungen. Kühlsysteme halten optimale Betriebstemperaturen aufrecht, während Werkzeugspannmechanismen Schneidwerkzeuge während der Hochgeschwindigkeitsrotation sichern. Das Funktionsprinzip besteht darin, dass der Motor die Spindelwelle antreibt, die das Schneidwerkzeug mit hoher Drehzahl rotiert. Lager, typischerweise keramische Hybrid-Schrägkugellager, bieten Unterstützung und reduzieren Reibung. Öl-Luft-Schmierung gewährleistet eine ausreichende Schmierfilmdicke und Kühlung. Das Wassermantel-Kühlsystem leitet die bei Hochgeschwindigkeitsbetrieb entstehende Wärme ab. Die Werkzeugspannung, oft über eine Zugstange oder ein Spannfutter, hält das Werkzeug sicher. Das Auswuchten der rotierenden Baugruppe ist entscheidend, um Vibrationen zu minimieren und die spezifizierte Auswuchtgüte zu erreichen. Die Leistung der Spindel wird durch die Steifigkeit des Gehäuses, die Vorspannung der Lager und die Ausrichtung mit der Werkzeugmaschine beeinflusst.
