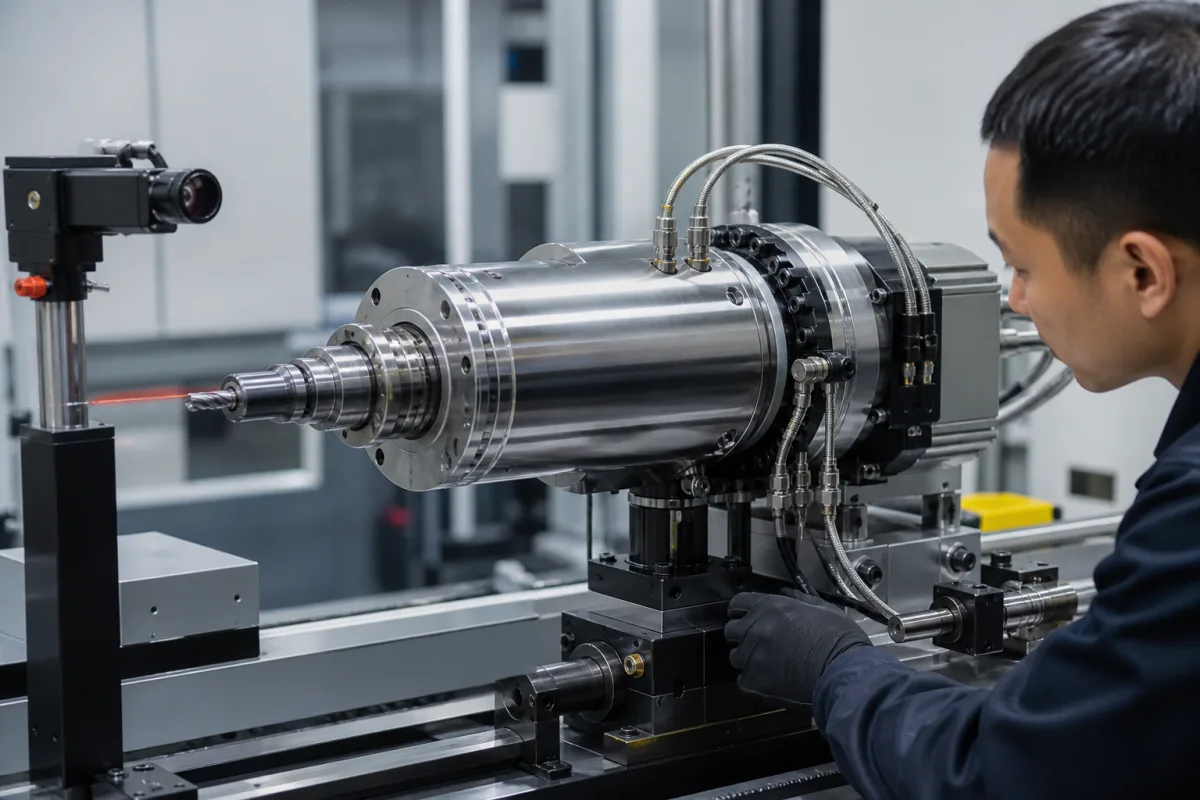

Hochgeschwindigkeitsspindel

Produktspezifikationen

Technische Details und Fertigungskontext für Hochgeschwindigkeitsspindel

Technische Definition

Eine Hochgeschwindigkeitsspindel ist eine kritische rotierende Komponente in einem industriellen System, die die hohe Rotationsgeschwindigkeit für Bearbeitungs-, Schleif-, Fräs- oder Bohroperationen bereitstellt. Sie dient als direkte Schnittstelle zwischen dem Antriebssystem der Maschine und dem Schneidwerkzeug und ermöglicht präzise Materialabtragung oder Oberflächenbearbeitung bei beschleunigten Raten, wodurch die Produktionseffizienz erhöht und die Bearbeitung harter oder empfindlicher Materialien ermöglicht wird. Die Spindel ist typischerweise in einer Werkzeugmaschine untergebracht und wird durch einen integrierten Motor oder über ein Riemen-/Riemenscheibensystem angetrieben. Sie besteht aus einer Rotoranordnung, die durch Präzisionslager (häufig Keramik- oder Luftlager) gestützt wird, um Reibung bei hohen Drehzahlen zu minimieren. Die Leistung der Spindel wird durch Parameter wie maximale Drehzahl, Leistung, Drehmoment, Rundlauf, Auswuchtgüte, Spannung, Frequenz, Kühlung, Schmierung, Betriebstemperatur, Schutzart und Gewicht charakterisiert. Diese Parameter werden als Referenzbereiche bereitgestellt und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die Spindel ist für den Betrieb innerhalb festgelegter Grenzen ausgelegt; das Überschreiten dieser Grenzen kann zu vorzeitigem Verschleiß, Vibrationen oder Ausfall führen. Die richtige Auswahl erfordert die Berücksichtigung des Bearbeitungsprozesses, der Werkzeuge, des Materials und der gewünschten Oberflächengüte. Die Verifizierung modellspezifischer Werte und die Einhaltung relevanter Normen (z. B. ISO 230-1 für Rundlauf, ISO 1940-1 für Auswuchten, IEC 60038 für Spannung/Frequenz, IEC 60529 für Schutzart) ist unerlässlich. Wartungssignale umfassen erhöhte Vibrationen, Geräusche, Temperatur oder Rundlauf, was auf Lager Verschleiß oder Unwucht hinweist. Versagensgrenzen werden durch die Spezifikationen des Herstellers definiert; der Betrieb außerhalb dieser Grenzen kann zu katastrophalem Versagen führen. Die Spindel ist eine Komponente, keine eigenständige Maschine, und muss in eine geeignete Werkzeugmaschine mit entsprechenden Steuerungen und Sicherheitssystemen integriert werden.

Funktionsprinzip

Die Hochgeschwindigkeitsspindel wandelt elektrische oder mechanische Energie vom Motor des übergeordneten Industriesystems in hochgeschwindigkeits Rotationsbewegung um. Sie besteht typischerweise aus einer Rotoranordnung (Welle), die durch Präzisionslager (häufig Keramik- oder Luftlager) gestützt wird, um Reibung bei hohen Drehzahlen zu minimieren. Der Rotor wird über einen direkt angetriebenen Motor im Spindelgehäuse oder über ein Riemen-/Riemenscheibensystem angetrieben. Wenn Leistung angelegt wird, dreht sich der Rotor und überträgt Drehmoment und Rotationskraft auf den Werkzeughalter oder das Spannfutter an seinem Ende, das wiederum das Schneidwerkzeug dreht. Fortschrittliche Spindeln integrieren oft Kühlsysteme (Flüssigkeit oder Luft) und Schmiermechanismen, um die erhebliche Wärme und Reibung bei hohen Drehzahlen zu bewältigen.

Hauptmaterialien

Hochwertiger Legierungsstahl, Keramik (für Lager)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Maximale Drehzahl	30000–120000 rpm	Higher speeds require ceramic bearings and oil-air lubrication.
Leistung	1.5–30 kW	Continuous rating at max speed; derate at lower speeds.
Drehmoment	0.5–20 N·m	Peak torque at low speed; constant power range above.
Rundlauf	≤0.003 mm	Measured at spindle nose; critical for surface finish.ISO 230-1
Wuchtgüte	G1.0	At max speed; higher grades reduce vibration.ISO 1940-1
Spannung	380–480 V AC	Three-phase; other voltages on request.IEC 60038
Frequenz	50–60 Hz	VFD required for speed control.IEC 60038
Kühlung	0.5–2.0 L/min	Water or oil cooling; flow rate per spindle.
Schmierung	0.1–0.3 MPa	Oil-air lubrication pressure; required above 60,000 rpm.
Betriebstemperatur	0–45 °C	Ambient temperature; higher requires derating.
Schutzart	IP54–IP65	IP65 for coolant-heavy environments.IEC 60529
Gewicht	15–80 kg	Depends on power and cooling configuration.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Welle/Rotor
Das zentrale rotierende Element, das das Drehmoment auf den Werkzeughalter überträgt. Es muss für den Hochgeschwindigkeitsbetrieb dynamisch ausgewuchtet sein.
Material: Vergüteter Legierungsstahl oder gelegentlich keramikbeschichteter Stahl
Lagerbaugruppe
Trägt den Rotor und ermöglicht dessen Drehung mit minimaler Reibung und radialem/axialem Spiel. Entscheidend für Präzision und Lebensdauer bei hohen Drehzahlen.
Material: Schrägkugellager (häufig Hybridausführung mit Keramikkugeln) oder Luftlager
Kühlmantel
Ein Gehäuse mit internen Kanälen, das Kühlmittel (Öl oder Wasser) zirkulieren lässt, um die vom Motor und den Lagern erzeugte Wärme abzuführen.
Material: Aluminium oder rostfreier Stahl
Spindelgehäuse
Trägt die Lager und den eingebauten Motor und legt die Montagebezugsebene fest.
Integrierter Antriebsmotor
Der eingebaute Motor, der den Rotor antreibt, anstelle eines Riemenantriebs.
Werkzeughalter
Die Kegelschnittstelle, in die das Schneidwerkzeug an der Spindelnase eingespannt wird.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 10 bar (Dichtungsdruck), 0 bis 5 bar (Kühlmitteldruck)
Weitere Spezifikationen:	Max. Drehzahl: 40.000 U/min, Leistungsbereich: 5-25 kW, Schwingungsgrenzwert: <1,5 mm/s RMS
Betriebstemperatur:	-20 °C bis 120 °C (Betrieb), -40 °C bis 150 °C (Lagerung)

Montage- und Anwendungskompatibilität

Wassermischbare KühlschmierstoffeSynthetische ÖleDruckluft

Nicht geeignet: Abrasive Suspension mit >15 % Feststoffkonzentration

Auslegungsdaten

Erforderliche Spindeldrehzahl (U/min)
Leistungsbedarf (kW)
Werkzeugschnittstellentyp (z.B. HSK, BT, CAT)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

8.000-60.000 U/min

Belastungs- und Ausfallgrenzen

65.000 U/min (Überschreitung des Lager-DN-Werts von 2,5×10⁶ mm·U/min)

Zentrifugalkraftinduzierte Verformung des Lagerkäfigs bei DN > 2,5×10⁶ mm·U/min, die zu Kugelgleiten und anschließendem Fressen führt.

Fertigungskontext

Hochgeschwindigkeitsspindel wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerermüdung und Überhitzung

Ursache: Unzureichende Schmierung, Kontaminationseintritt oder übermäßige axiale/radiale Belastungen, die zu vorzeitigem Lagerausfall und thermischer Degradation führen.

Unwucht und vibrationsinduzierter Verschleiß

Ursache: Unwucht des Werkzeughalters, Verschleiß des Spindelkegels oder Unwucht des Rotors, die übermäßige Vibrationen verursachen und zu beschleunigter Bauteilermüdung und Fehlausrichtung führen.

Wartungsindikatoren

Abnormales, hochfrequentes Pfeifen oder Schleifgeräusche während des Betriebs
Sichtbarer Rauch oder Brandgeruch aus dem Spindelgehäuse

Technische Hinweise

Präzisionsauswuchtung von Werkzeughaltern und Spindelkomponenten durchführen und regelmäßige Schwingungsanalysen zur frühzeitigen Erkennung von Unwucht durchführen.
Ein striktes Schmierungsschema mit hochwertigem, sauberem Fett oder Öl etablieren und Temperaturverläufe überwachen, um Überhitzung und Kontamination zu verhindern.

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für Rotoren im konstanten Zustand)ANSI/ASME B5.50-2009 (Spindelnasen und Werkzeugschaften für Werkzeugmaschinen)DIN 69893-1:2012 (HSK-Werkzeugschaft und Spindelnasen)

Fertigungsgenauigkeit

Bohrungs-Konzentrizität: ≤0,005 mm
Spindel-Laufabweichung an der Nase: ≤0,002 mm

Qualitätsprüfung

Schwingungsanalyse (ISO 10816-Reihe)
Thermischer Ausdehnungstest (Messung der thermischen Verlagerung unter Last)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Kühlmitteleintritt durch Labyrinthdichtung bei Differenzdruck > 0,3 bar → Ausspülung der Lagerschmierung, die zu Metall-auf-Metall-Kontakt führt → Doppelte mechanische Dichtung mit 0,5 bar Luftspülsystem

Werkzeugunwucht, die Güteklasse G2,5 bei 40.000 U/min überschreitet → Erzwungene Schwingung bei 667 Hz (erste kritische Drehzahl), die zu Wellendurchbiegung > 5 µm führt → Aktives Magnetlager mit PID-Regelung (Bandbreite 1000 Hz)

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
