Spindelmotor für CNC-Maschinen | Spezifikationen & Auswahlhilfe

Produktspezifikationen

Technische Details und Fertigungskontext für Spindelmotor

Technische Definition

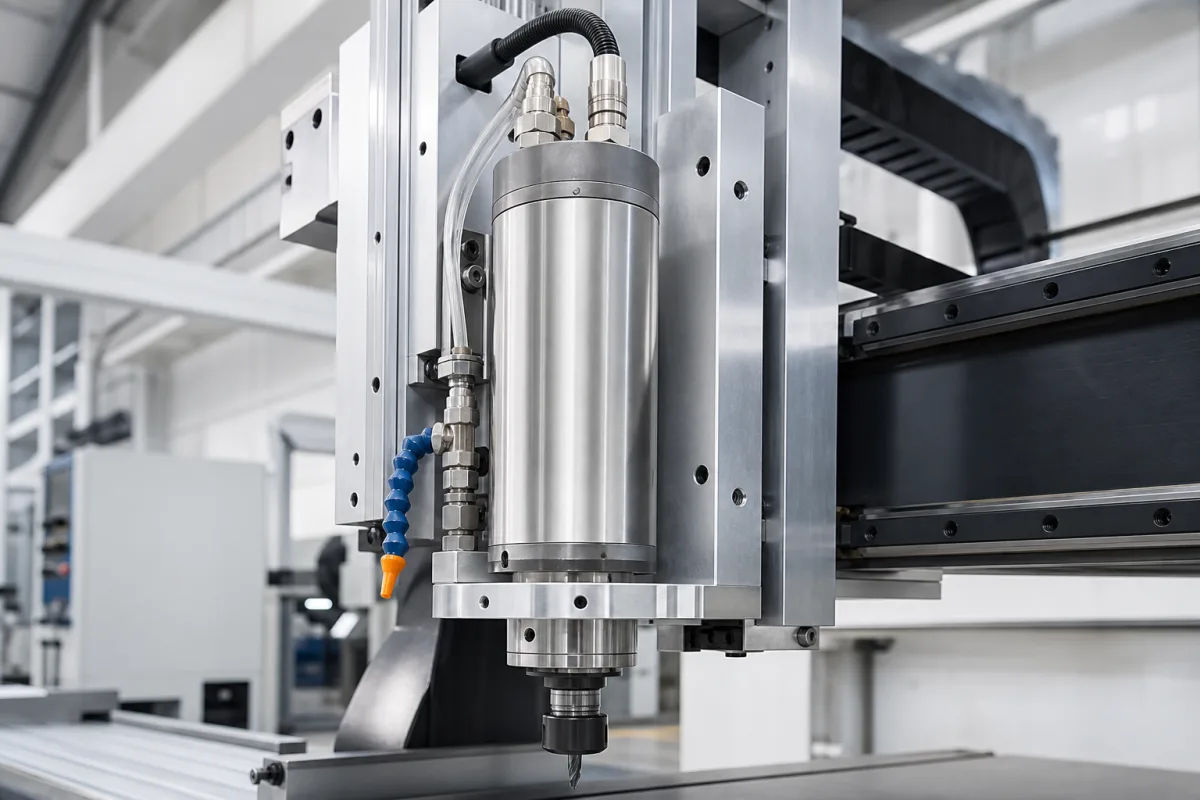

Ein Spindelmotor ist ein Präzisions-Elektromotor, der speziell dafür ausgelegt ist, die Werkzeugspindel in einem mehrachsigen CNC-Fräskopf zu drehen. Er liefert die für die Materialabtragung erforderliche Rotationskraft mit kontrollierter Drehzahl, Drehmoment und Positioniergenauigkeit. Dieser Motor ist eine kritische Komponente in CNC-Bearbeitungszentren, da er direkt die Bearbeitungsqualität, Produktivität und Werkzeugstandzeit beeinflusst. Der Motor wandelt elektrische Energie durch elektromagnetische Induktion in rotierende mechanische Energie um, typischerweise mit Wechsel- oder Gleichstrom und Frequenzumrichtern zur Steuerung von Drehzahl und Drehmoment für verschiedene Bearbeitungsvorgänge. Der Aufbau des Motors umfasst Elektroband, Kupferwicklungen, Permanentmagnete und ein Aluminiumgehäuse, die zusammen einen effizienten Betrieb und Wärmeableitung gewährleisten. Zu den wichtigsten Parametern bei der Auswahl eines Spindelmotors gehören Nennleistung (5,5–22 kW), Nenndrehzahl (1500–6000 U/min), Höchstdrehzahl (8000–24000 U/min), Nenndrehmoment (35–140 N·m), Spannung (380 V gemäß IEC 60038), Frequenz (50–60 Hz gemäß IEC 60038), Isolierstoffklasse (F–H gemäß IEC 60085), Schutzart (IP54–IP65 gemäß IEC 60529), Kühlungsart (IC416–IC411 gemäß IEC 60034-6), Auswuchtgüte (G2.5–G1.0 gemäß ISO 21940-11), Geräuschpegel (70–85 dB(A) gemäß ISO 1680) und Gewicht (80–350 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Leistung des Motors wird durch Faktoren wie Lagerart, Schmierung und Kühlung beeinflusst. Die richtige Auswahl erfordert die Berücksichtigung des erforderlichen Schnittdrehmoments und des Drehzahlbereichs für die geplanten Bearbeitungsvorgänge. Wartungssignale umfassen ungewöhnliche Geräusche, Vibrationen oder Temperaturanstieg, die auf Lager- oder elektrische Probleme hinweisen können. Versagensgrenzen umfassen das Überschreiten der maximalen Drehzahl oder des Drehmoments, was zu mechanischen oder elektrischen Schäden führen kann. Konsultieren Sie immer den Hersteller oder Lieferanten, um modellspezifische Spezifikationen und die Einhaltung relevanter Normen zu bestätigen.

Funktionsprinzip

Der Spindelmotor arbeitet nach dem Prinzip der elektromagnetischen Induktion. Wenn ein Wechselstrom durch die Kupferwicklungen fließt, entsteht ein rotierendes Magnetfeld. Dieses Feld interagiert mit den Permanentmagneten oder Rotorstäben und erzeugt ein Drehmoment, das die Motorwelle dreht. Drehzahl und Drehmoment werden über einen Frequenzumrichter (VFD) gesteuert, der Frequenz und Spannung der Stromversorgung anpasst. Bei Asynchronmotoren ist die Rotordrehzahl etwas geringer als die synchrone Drehzahl, während bei Permanentmagnet-Synchronmotoren die Rotordrehzahl dem rotierenden Feld entspricht. Das Design des Motors umfasst Präzisionslager und Auswuchtung, um Vibrationen zu minimieren und einen ruhigen Lauf bei hohen Drehzahlen zu gewährleisten. Kühlmethoden wie Zwangsbelüftung oder Flüssigkeitskühlung leiten die durch elektrische Verluste und Reibung erzeugte Wärme ab. Die Leistung des Motors wird durch seine Drehzahl-Drehmoment-Kennlinie charakterisiert, die an die Bearbeitungsanforderungen angepasst werden muss.

Hauptmaterialien

Elektroblech-Lamellen, Kupferwicklungen, Permanentmagnete, Aluminiumgehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nennleistung	5.5–22 kW	Select based on cutting torque and spindle speed range.
Nenndrehzahl	1500–6000 r/min	Higher speeds require precision bearings and balancing.
Höchstdrehzahl	8000–24000 r/min	Limited by bearing type and lubrication.
Nenndrehmoment	35–140 N·m	Ensure sufficient torque for heavy cutting.
Spannung	380 V	Standard three-phase AC supply.IEC 60038
Frequenz	50–60 Hz	Match to regional power grid.IEC 60038
Isolierstoffklasse	F–H	Higher class allows higher temperature rise.IEC 60085
Schutzart	IP54–IP65	IP65 for coolant-rich environments.IEC 60529
Kühlungsart	IC416–IC411	Forced ventilation or liquid cooling.IEC 60034-6
Wuchtgüte	G2.5–G1.0	Lower grade for high-speed operation.ISO 21940-11
Geräuschpegel	70–85 dB(A)	Lower noise for precision machining environments.ISO 1680
Gewicht	80–350 kg	Affects machine dynamics and installation.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Rotor
Rotierendes Bauteil, das durch elektromagnetische Wechselwirkung mit dem Stator Drehmoment erzeugt
Material: Elektroblech mit Dauermagneten oder Kupferwicklungen
Stator
Stationäre Komponente mit Wicklungen, die ein rotierendes Magnetfeld erzeugen
Material: Elektroblech-Lamellen mit Kupferwicklungen
Spindelwelle
Präzisionsgefräste Welle zur Übertragung der Rotationskraft auf das Schneidwerkzeug
Material: Hochfester Legierungsstahl
Lager
Unterstützung und Führung der Spindelwellendrehung mit minimaler Reibung und Vibration
Material: Keramik oder hochwertiger Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (abgedichtete Lager), keine externe Druckbewertung
Durchflussrate:	Nicht zutreffend für Spindelmotoren (Drehzahl-basiert)
Betriebstemperatur:	0°C bis 40°C Umgebungstemperatur, 80°C maximale Lagertemperatur

Montage- und Anwendungskompatibilität

Saubere, trockene LuftumgebungenÖlnebel-SchmiersystemeWasser-Glykol-Kühlsysteme

Nicht geeignet: Abrasive, partikelbelastete Atmosphären (z.B. Schleifstaub ohne Filterung)

Auslegungsdaten

Erforderliche Spindelleistung (kW) und Drehmoment (Nm)
Maximale Betriebsdrehzahl (U/min) und Beschleunigungsanforderungen
Werkzeugmaschinenschnittstellentyp (z.B. ISO, HSK, BT-Kegel) und Montagebeschränkungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-24000 U/min bei 400 VAC, 50-60 Hz, mit Drehmomentbereich 2,5-15 N·m

Belastungs- und Ausfallgrenzen

Lagertemperatur über 120°C, Schwingungsamplitude > 2,5 mm/s RMS, oder Isolationswiderstand < 1 MΩ bei 500 VDC

Thermische Ausdehnungsdifferenz zwischen Lagerstahl (Koeffizient 11,5×10⁻⁶/°C) und Aluminiumgehäuse (Koeffizient 23,6×10⁻⁶/°C) verursacht Vorspannungsverlust und resonanzinduzierte Ermüdung

Fertigungskontext

Spindelmotor wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Lagerausfall

Ursache: Unzureichende Schmierung führt zu Überhitzung und Materialermüdung, oder Kontamination durch Staub/Metallpartikel verursacht abrasiven Verschleiß.

Isolationsdurchschlag der Wicklung

Ursache: Thermisches Zyklieren und Überhitzung degradieren Isolationsmaterialien, oder Spannungsspitzen/elektrische Überspannungen verursachen Isolationsdurchschlag.

Wartungsindikatoren

Ungewöhnliche hochfrequente Quietsch- oder Schleifgeräusche während des Betriebs
Übermäßige Vibration oder sichtbares Taumeln der Spindelwelle

Technische Hinweise

Implementieren Sie vorausschauende Wartung mit Schwingungsanalyse und Thermografie, um frühe Lager- und Wicklungsprobleme zu erkennen
Halten Sie eine saubere, trockene Betriebsumgebung mit geeigneter Filterung und gewährleisten Sie eine konsistente, angemessene Schmierung mit herstellerspezifischen Ölen/Fetten

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für Rotoren im konstanten Zustand)ANSI/ASME B5.45-2002 (Spindeln - Nomenklatur, Definitionen und Größenbezeichnung für Werkzeugmaschinenspindeln)DIN 55026:1994 (Spindelköpfe für Werkzeugmaschinen; Maße)

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,005 mm
Laufabweichung am Spindelkopf: 0,002 mm TIR

Qualitätsprüfung

Schwingungsanalyse (nach ISO 10816)
Thermischer Wachstumstest (Messung der Spindelausdehnung unter Betriebsbedingungen)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Harmonische Verzerrung übersteigt 5% THD in der Versorgungsspannung → Isolationsdurchschlag der Statorwicklung durch dielektrische Erwärmung → Installieren Sie einen aktiven Harmoniefilter mit 97% Wirkungsgrad und 0,99 Verschiebungsleistungsfaktor-Korrektur

Kühlmittel-Eindringen übersteigt 0,1 mL/Stunde an IP54-Dichtung vorbei → Korrosionsinduzierte Lagerlaufbahn-Grubenbildung (Fe₂O₃·H₂O-Bildung) → Implementieren Sie doppellippige Silikondichtungen mit 0,05 mm radialem Übermaß und 0,3 MPa Fettdruck

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
