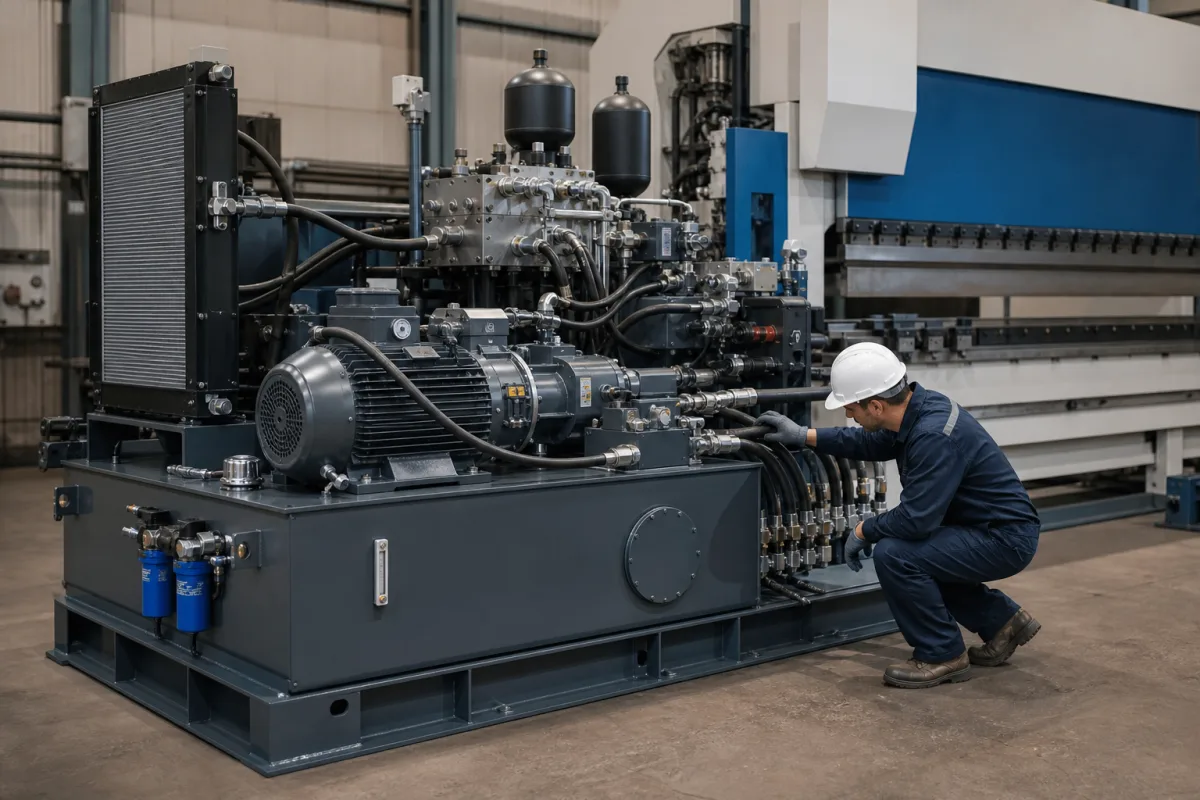

Hydrauliksystem

Das Hydrauliksystem in einer Blechtafelschere ist die zentrale Antriebseinheit, die für das Bewegen des Schneidmessers mit kontrollierter Kraft und Präzision verantwortlich ist. Es wandelt elektrische oder mechanische Energie in hydraulischen Druck um, um die Scherbewegung über Zylinder und Ventile auszuführen. Diese Komponente ist integral für den Betrieb der Maschine und ermöglicht es dem Messer, die notwendige Kraft aufzubringen, um Blech unterschiedlicher Dicke zu schneiden. Das System umfasst typischerweise eine Hydraulikpumpe, Steuerventile, Zylinder und einen Behälter für Hydraulikflüssigkeit. Die Pumpe, oft von einem Elektromotor angetrieben, setzt die Flüssigkeit unter Druck, die dann über Ventile zu den Zylindern geleitet wird. Die Zylinder wandeln den Flüssigkeitsdruck in lineare mechanische Kraft um und bewegen das Messer vertikal, um den Schnitt auszuführen. Steuerventile regulieren Durchfluss und Druck und ermöglichen eine präzise Einstellung von Schnittgeschwindigkeit und -kraft. Druckbegrenzungsventile schützen das System vor Überdruck, während Durchflussregelventile die Geschwindigkeit des Messers steuern. Die Hydraulikflüssigkeit dient auch als Schmiermittel und Kühlmittel, reduziert Verschleiß und Wärmeentwicklung. Häufig verwendete Materialien im System umfassen Hydrauliköl, Stahl für Zylinder und Rohre, Dichtungen aus Gummi oder Polyurethan sowie Aluminium oder Stahl für das Pumpengehäuse. Der maximale Arbeitsdruck ist eine wichtige Spezifikation, typischerweise in MPa gemessen, und muss für das spezifische Modell verifiziert werden. Dieses System ist für schwere Anwendungen ausgelegt und erfordert regelmäßige Wartung, um optimale Leistung und Langlebigkeit zu gewährleisten. Richtige Filtration und Flüssigkeitsqualität sind entscheidend, um Verunreinigungen und Komponentenausfälle zu vermeiden. Die Zuverlässigkeit des Hydrauliksystems wirkt sich direkt auf die Produktivität und Sicherheit der Schere aus. Daher ist es entscheidend, die Richtlinien des Herstellers für Betrieb und Wartung zu befolgen. Bei Beschaffung oder Austausch müssen die genauen Spezifikationen, einschließlich Arbeitsdruck und Kompatibilität mit der vorhandenen Maschine, mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.

Ein Elektromotor treibt eine Hydraulikpumpe an, die Hydraulikflüssigkeit (typischerweise Öl) unter Druck setzt. Diese unter Druck stehende Flüssigkeit wird über Steuerventile zu Hydraulikzylindern geleitet, die den Flüssigkeitsdruck in lineare mechanische Kraft umwandeln, um das Schneidmesser zu bewegen. Druckbegrenzungsventile und Durchflussregelventile regulieren Kraft und Geschwindigkeit für präzise Schneidvorgänge.
