Einlass-/Auslassventile

Auf Basis strukturierter CNFX-Herstellerprofile wird Einlass-/Auslassventile im Bereich Maschinen- und Anlagenbau anhand von Nennweite bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Einlass-/Auslassventile wird durch die Baugruppe aus Ventilkörper und Ventilsitz beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Einlass-/Auslassventile sind kritische Komponenten von Dosierpumpen, die den Flüssigkeitsstrom in und aus der Pumpenkammer regulieren.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

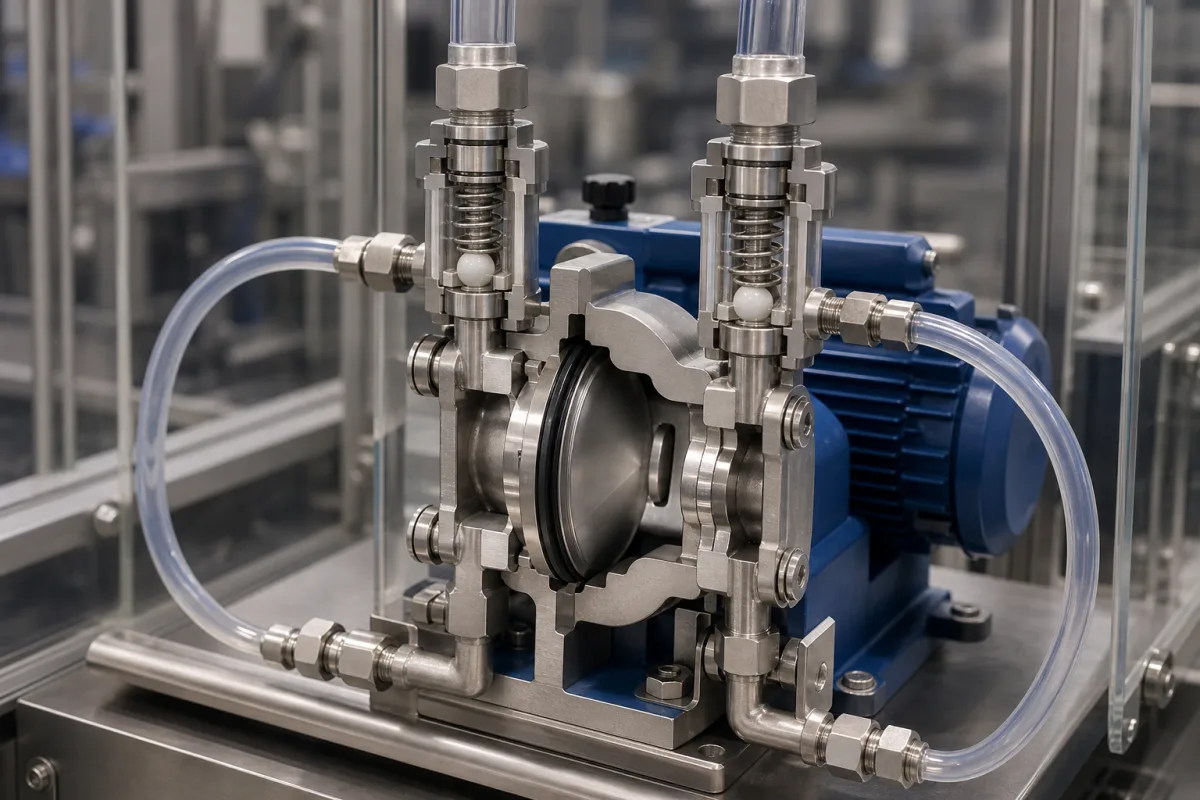

Einlass-/Auslassventile in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Einlass-/Auslassventile sind kritische Komponenten von Dosierpumpen, die den Flüssigkeitsstrom in und aus der Pumpenkammer regulieren. Das Einlassventil öffnet während der Saugphase, um Flüssigkeit einzulassen, während das Auslassventil während der Ausstoßphase öffnet, um präzise Flüssigkeitsmengen freizugeben. Diese Ventile gewährleisten eine unidirektionale Strömung, verhindern Rückfluss und erhalten die Dosiergenauigkeit in verschiedenen industriellen Anwendungen. Sie sind in Nennweiten von DN15 bis DN50 (ISO 6708) erhältlich, mit Betriebsdrücken typischerweise von 1,0 bis 1,6 MPa. Die Betriebstemperaturen reichen von -20°C bis 80°C, oberhalb derer die Lebensdauer der Dichtungen abnehmen kann. Leckageraten sind bis zu 0,1% (Klasse VI) spezifiziert. Durchflusskoeffizienten (Cv) liegen je nach Größe und Ausstattung zwischen 0,5 und 5,0. Anschlüsse können Gewinde oder Flansch sein, wobei Gewinde für kleinere Größen und Flansch für größere verwendet werden, gemäß DIN 11851. Gehäusematerialien umfassen Edelstahl 316L und 304 (ASTM A240), wobei 316L für korrosive Medien empfohlen wird. Sitzmaterialien sind typischerweise PTFE oder PVDF (ASTM D4894) für chemische Beständigkeit. Weitere Materialien sind Keramik und EPDM. Gewichte variieren von 0,5 bis 5,0 kg je nach Größe und Material. Diese Ventile sind für präzise Dosieranwendungen ausgelegt, aber die tatsächliche Leistung muss mit dem Hersteller für spezifische Modelle und Betriebsbedingungen verifiziert werden. Bestätigen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Einlass-/Auslassventile arbeiten durch mechanische oder Magnetbetätigung. Während des Saughubs öffnet das Einlassventil aufgrund des Druckunterschieds, während das Auslassventil geschlossen bleibt, sodass Flüssigkeit in die Pumpenkammer eintreten kann. Während des Ausstoßhubs schließt das Einlassventil und das Auslassventil öffnet, wodurch Flüssigkeit durch die Druckleitung austritt. Diese abwechselnde Aktion erzeugt präzise, kontrollierte Dosierzyklen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
NennweiteDN15–DN50 mmCommon sizes for dosing pumpsISO 6708
Betriebstemperatur-20–80 °CAbove 80°C seal life decreases
Leckrate0–0.1 %Class VI seat leakage
Durchflusskoeffizient0.5–5.0 CvDepends on size and trim
AnschlussartThreaded/FlangedThreaded for small sizes, flanged for largeDIN 11851
Gehäusematerial316L/304 SS316L für korrosive MedienASTM A240
SitzmaterialPTFE/PVDFPTFE for chemical resistanceASTM D4894
Gewicht0.5–5.0 kgVaries with size and material

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl PTFE Keramik EPDM

Komponenten / BOM

Components / BOM
  • Ventilkörper
    Hauptgehäuse mit Fluidkanälen
    Material: Edelstahl
  • Ventilsitz
    Dichtfläche für den Ventilverschluss
    Material: PTFE oder Keramik
  • Ventilscheibe/-kugel
    Bewegliches Element zum Öffnen/Schließen des Strömungswegs
    Material: Edelstahl oder Keramik
  • Feder
    Stellt die Rückstellkraft für den Ventilschluss bereit
    Material: Edelstahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelkontamination >50 μm im Flüssigkeitsstrom → Dichtungsabrieb führt zu 15 % Durchflussabweichung → 10 μm Absolutfilter mit Differenzdrucküberwachung vorschalten
Zyklische Druckschwankung bei 120 Hz Resonanzfrequenz → Ermüdungsriss in 316L-Edelstahlfeder bei 10^7 Zyklen → Federgeometrie neu gestalten, um die Eigenfrequenz auf 85 Hz zu verschieben, mit Validierung durch Finite-Elemente-Analyse

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-25 bar Druckdifferenz
Belastungs- und Ausfallgrenzen
35 bar Druckdifferenz für >30 Sekunden aufrechterhalten
Plastische Verformung des Ventilsitzmaterials (PTFE), das die Streckgrenze von 23 MPa bei 80 °C Betriebstemperatur überschreitet
Fertigungskontext
Einlass-/Auslassventile wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Weitere Produktbezeichnungen

outlet valves

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Einlassventil Auslassventil Dosierpumpe Rückschlagventil unidirektionaler Fluss outlet valves

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Dosierpumpe
Integrationsdetails ansehen
DEF-Förderpumpe
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 10 bar (max. Betriebsdruck)
Durchflussrate:0,1 bis 100 L/h (typischer Dosierpumpenbereich)
Betriebstemperatur:-20°C bis +80°C
slurry concentration:Bis zu 20 % Feststoffe nach Gewicht (abhängig von der Partikelgröße)
Montage- und Anwendungskompatibilität
Wasserbasierte ChemikalienKorrosionsbeständige Flüssigkeiten (z.B. schwache Säuren, Laugen)Pharmazeutische Flüssigkeiten
Nicht geeignet: Abrasive Suspensionen mit großen Partikeln (>500 Mikrometer)
Auslegungsdaten
  • Erforderlicher Durchfluss (L/h)
  • Systembetriebsdruck (bar)
  • Flüssigkeitsviskosität und chemische Zusammensetzung

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Abrasive Erosion
Ursache: Partikel im Flüssigkeitsstrom verursachen allmählichen Materialabtrag von Ventiloberflächen, insbesondere in Hochgeschwindigkeitsanwendungen mit Suspensionen oder verschmutzten Medien.
Kavitation
Ursache: Schneller Druckabfall über das Ventil erzeugt Dampfblasen, die heftig implodieren und Lochfraß sowie Erosion von Ventilkomponenten verursachen, oft aufgrund falscher Dimensionierung oder übermäßiger Druckdifferenzen.
Wartungsindikatoren
  • Hörbares Zischen oder Pfeifen, das auf interne Leckage am Ventilsitz hinweist
  • Sichtbare externe Leckage um die Spindelpackung oder Gehäusefugen während des Betriebs
Technische Hinweise
  • Regelmäßige Ventilbetätigungsübungen durchführen, um Festfressen zu verhindern und den vollen Bewegungsbereich sicherzustellen, insbesondere bei selten betätigten Ventilen
  • Vorschaltfilter installieren und ordnungsgemäße Flüssigkeitsreinheit aufrechterhalten, um das Eindringen abrasiver Partikel und Verschleiß zu reduzieren

Konformität und Fertigungsnormen

Referenznormen
ISO 5208:2015 (Industriearmaturen - Druckprüfung von Armaturen)ANSI/ASME B16.34:2020 (Armaturen - Flansch-, Gewinde- und Schweißenden)DIN EN 12266-1:2012 (Industriearmaturen - Prüfung von metallischen Armaturen)
Fertigungsgenauigkeit
  • Bohrungsdurchmesser: +/-0,02 mm
  • Sitzplanheit: 0,05 mm maximale Abweichung
Qualitätsprüfung
  • Hydrostatische Druckprüfung (Dichtheitsüberprüfung)
  • Maßliche Überprüfung (CMM-Messung)

Hersteller von Einlass-/Auslassventile

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-06

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

5-Achsen-CNC-Steuerung

Eine spezialisierte industrielle Steuereinheit, die die gleichzeitige Bewegung von fünf Achsen in CNC-Bearbeitungssystemen verwaltet und koordiniert.

Spezifikationen ansehen ->
Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien sind für Einlass-/Auslassventile verfügbar?

Verfügbare Materialien umfassen Edelstahl (316L/304), PTFE, Keramik und EPDM. Sitzmaterialien sind typischerweise PTFE oder PVDF. Bestätigen Sie die Materialeignung mit dem Hersteller für Ihr Medium.

Was sind die typischen Betriebsdruck- und Temperaturbereiche?

Der Betriebsdruck liegt typischerweise bei 1,0-1,6 MPa, und der Temperaturbereich beträgt -20°C bis 80°C. Über 80°C kann die Dichtungslebensdauer abnehmen. Verifizieren Sie immer für Ihre Anwendung.

Wie wähle ich die richtige Ventilgröße?

Wählen Sie basierend auf Nennweite (DN15-DN50) und Durchflusskoeffizient (Cv 0,5-5,0). Berücksichtigen Sie Anschlussart (Gewinde oder Flansch) und Gehäusematerial. Konsultieren Sie den Hersteller für Auslegungsberechnungen.

Welche Wartungssignale deuten auf Ventilverschleiß hin?

Anzeichen sind erhöhte Leckage (über 0,1%), verringerte Dosiergenauigkeit oder sichtbare Schäden an Dichtungen. Regelmäßige Inspektion und Prüfung gemäß ISO 5208 werden empfohlen. Ersetzen Sie verschlissene Teile umgehend.
