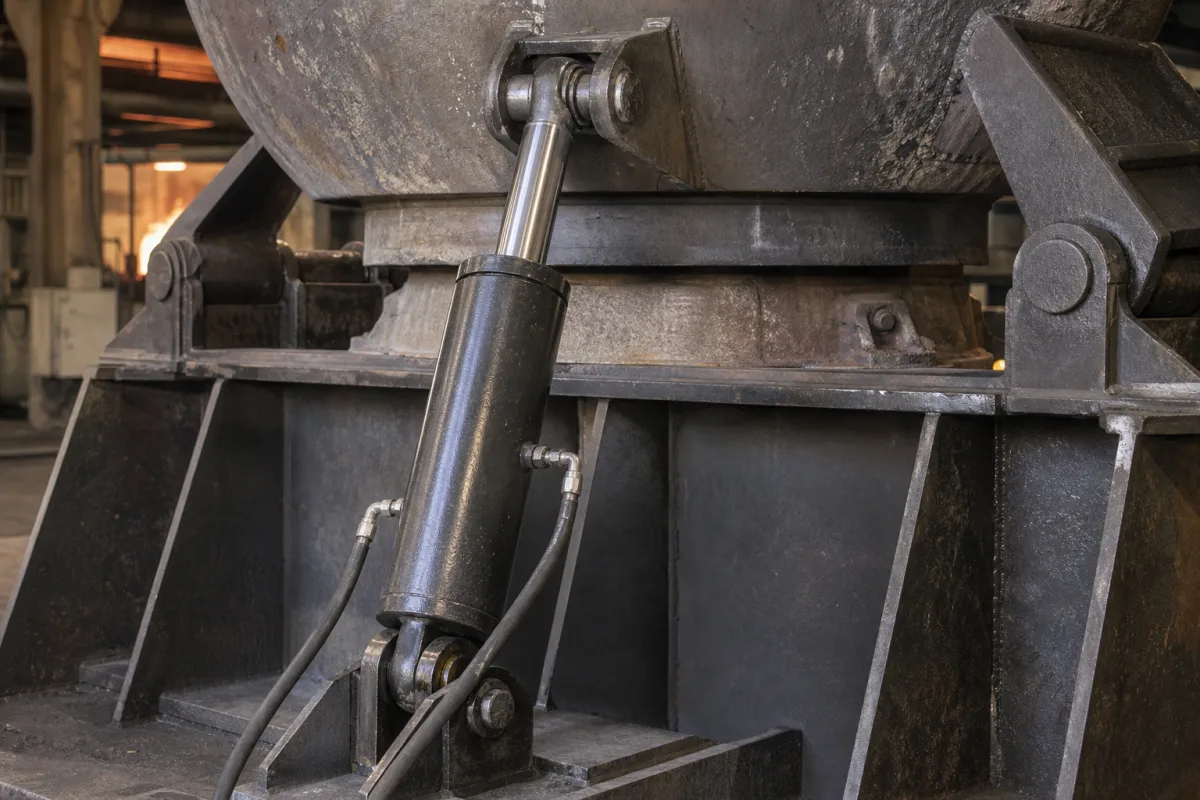

Hubzylinder / Aktuator

Der Hubzylinder/Aktor ist eine kritische Komponente im Pfannen-Hub- und Dichtmechanismus, verantwortlich für die Erzeugung der präzisen vertikalen Bewegung, die zum Anheben und Absenken der Pfanne erforderlich ist. Er wandelt Fluiddruck (hydraulisch oder pneumatisch) in kontrollierte mechanische Kraft um, wodurch die Pfanne genau für Gießvorgänge positioniert und dann sicher auf die Dichtung abgesenkt werden kann, um Verschütten und Kontamination zu verhindern. Diese Komponente ist typischerweise ein Linearaktor, bestehend aus Zylinderrohr, Kolben, Kolbenstange, Endkappen und Dichtungen. Das Zylinderrohr besteht normalerweise aus Kohlenstoffstahl, während die Kolbenstange aus verchromtem Stahl für Verschleißfestigkeit besteht. Endkappen können aus Gusseisen oder Stahl sein, und Dichtungen sind üblicherweise aus Polyurethan oder Nitrilkautschuk. Der Zylinder funktioniert, indem Druckfluid (Öl oder Luft) in eine Seite einer abgedichteten Kammer eingeleitet wird, wodurch die Kolbenstange aus- oder einfährt. Diese lineare Bewegung wird über mechanische Verbindungen auf die Pfannenbaugruppe übertragen. Steuerventile regulieren den Fluidfluss und ermöglichen eine präzise Steuerung von Geschwindigkeit, Kraft und Position. Zu den wichtigsten Parametern gehören Bohrungsdurchmesser (50–200 mm), Hublänge (100–500 mm), Betriebsdruck (1,0–1,6 MPa), Hubkraft (20–500 kN), Betriebstemperatur (-20 bis 80 °C), Kolbenstangendurchmesser (20–100 mm), Zylindergeschwindigkeit (0,1–0,5 m/s), Dichtungsmaterial (NBR–FKM), Zylindermaterial (ST52–C45), Stangenoberflächenbehandlung (Cr-beschichtet 20–30 µm), Befestigungsart (Gabelkopf oder Flansch), Anschlussgröße (G1/4–G1/2) und Gewicht (15–150 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Normen wie ISO 6020-2, ISO 1629, DIN 2391, ISO 6158 und ISO 228-1 sind als Beschaffungsreferenzen aufgeführt. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
