Hauptprozessoreinheit für CNC-Steuerungssysteme | Spezifikationen & Verifizierung

Produktspezifikationen

Technische Details und Fertigungskontext für Hauptprozessoreinheit

Technische Definition

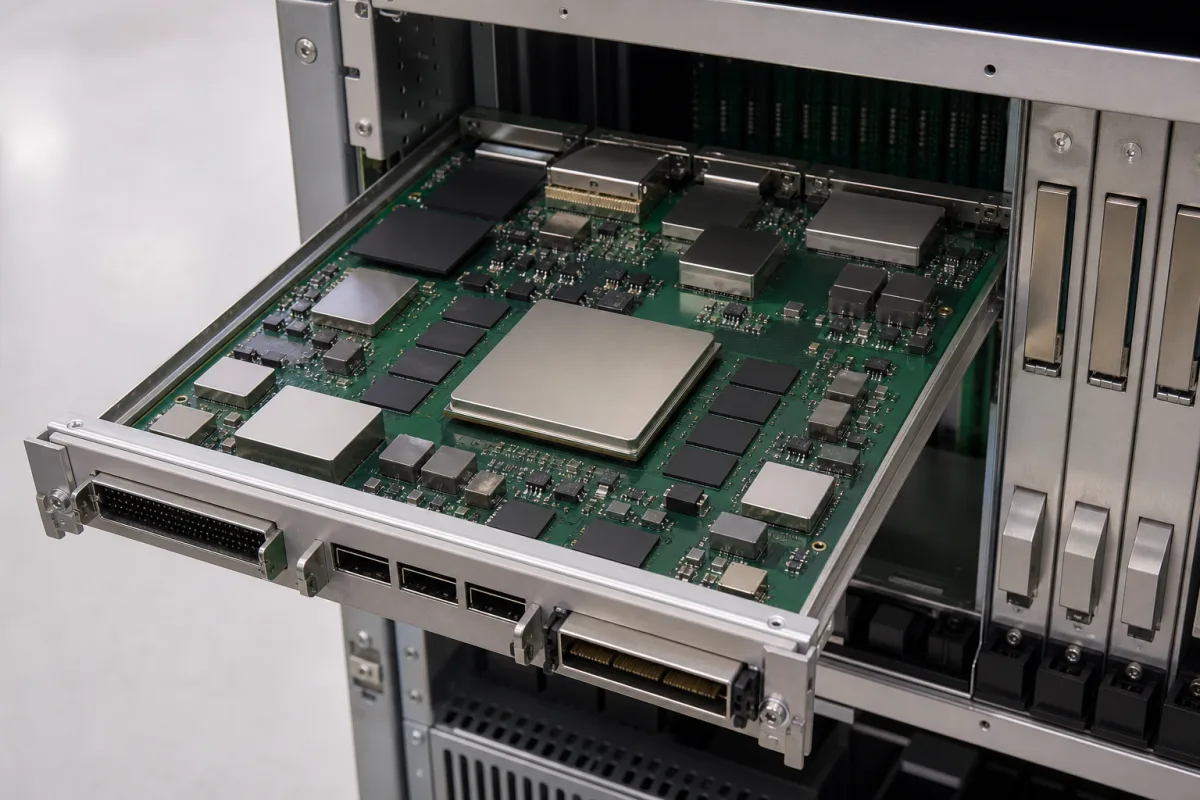

Die Hauptprozessoreinheit (MPU) ist der Rechenkern eines CNC-Steuerungssystems (Computer Numerical Control). Sie interpretiert G-Code-Programme, führt Echtzeitberechnungen für die Bewegungssteuerung durch, verwaltet Ein-/Ausgangssignale und koordiniert alle Subsysteme, um präzise Bearbeitungsvorgänge zu gewährleisten. Die MPU empfängt programmierte Anweisungen, verarbeitet sie durch spezielle Algorithmen, um präzise Werkzeugpfade und Bewegungsparameter zu berechnen, sendet Steuersignale an Servoantriebe und Aktuatoren, überwacht Rückmeldungen von Sensoren und verwaltet Systemzeitsteuerung und Synchronisation für einen koordinierten Maschinenbetrieb. Typische Spezifikationen umfassen eine Prozessortaktfrequenz von 1,2–2,0 GHz, Unterstützung für 4–8 Achsen, Interpolationsgenauigkeit von ±0,001 mm (gemäß ISO 230-1), Servo-Update-Rate von 1–4 kHz, Speicherkapazität von 512–2048 MB, Eingangsspannung von 24 V DC ±10% (gemäß IEC 61131-2), Leistungsaufnahme von 15–60 W, Betriebstemperaturbereich von -40 bis 85 °C (gemäß IEC 60068-2-1/2), Luftfeuchtigkeitsbereich von 10–90% RH (nicht kondensierend, gemäß IEC 60068-2-78), Schutzart IP54–IP65 (gemäß IEC 60529) und Gewicht von 2,5–8,0 kg. Die MPU besteht typischerweise aus einer Leiterplatte, Halbleiterchips (CPU/FPGA) und Kühlkörpermaterialien. Diese Werte sind Referenzbereiche; tatsächliche Spezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Die MPU ist eine Komponente zur Integration in CNC-Systeme durch Maschinenhersteller oder Systemintegratoren. Sie ist kein eigenständiges Produkt und erfordert ein geeignetes Gehäuse, Kühlung und Stromversorgung. Die Überprüfung der Konformität mit relevanten Normen und Leistungsparametern liegt in der Verantwortung des Käufers oder Integrators.

Funktionsprinzip

Die MPU empfängt G-Code-Anweisungen vom CNC-Programm. Sie dekodiert diese Anweisungen und verwendet Interpolationsalgorithmen, um präzise Werkzeugpfade und Bewegungsparameter zu berechnen. Der Prozessor sendet dann Steuersignale an Servoantriebe und Aktuatoren, die die Maschinenachsen entsprechend bewegen. Gleichzeitig überwacht die MPU Rückmeldungen von Sensoren (z. B. Encodern), um tatsächliche Positionen zu verifizieren und Fehler zu korrigieren. Sie verwaltet Systemzeitsteuerung und Synchronisation, um einen koordinierten Betrieb aller Achsen und Hilfsfunktionen zu gewährleisten. Die MPU verarbeitet auch Ein-/Ausgangssignale für Funktionen wie Kühlmittelsteuerung, Werkzeugwechsler und Sicherheitsverriegelungen. Ihr Echtzeitbetriebssystem gewährleistet eine deterministische Reaktion auf Ereignisse, was für präzise Bearbeitung entscheidend ist.

Hauptmaterialien

Leiterplatte (PCB), Halbleiterchips (CPU/FPGA), Kühlkörpermaterialien

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Prozessortaktfrequenz	1.2–2.0 GHz	Higher speed improves interpolation and servo update rates.
Achsenzahl	4–8	More axes allow complex multi-axis machining.
Interpolationsgenauigkeit	±0.001 mm	Tighter tolerance for high-precision parts.ISO 230-1
Servo Aktualisierungsrate	1–4 kHz	Higher rate improves dynamic response.
Speicherkapazität	512–2048 MB	Larger memory for complex programs and tool data.
Eingangsspannung	24 ±10% V DC	Stable supply required; outside range may cause malfunction.IEC 61131-2
Leistungsaufnahme	15–60 W	Affects cooling and power supply sizing.
Betriebstemperatur	-40–85 °C	Outside range may cause thermal shutdown or damage.IEC 60068-2-1/2
Luftfeuchtigkeitsbereich	10–90 % RH	Non-condensing; high humidity may cause corrosion.IEC 60068-2-78
Schutzart	IP54–IP65	Höhere IP-Schutzart für staubige oder feuchte Umgebungen.IEC 60529
Gewicht	2.5–8.0 kg	Affects mounting and structural requirements.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zentraleinheit (CPU)
Führt Programm-Befehle aus und führt Berechnungen durch
Material: Halbleiter-Silizium
Speichermodul
Speichert Programmdaten und temporäre Variablen
Material: Halbleiterspeicherchips
Eingabe-/Ausgabe-Schnittstelle
Verknüpft mit Sensoren, Aktoren und Peripheriegeräten
Material: Kupferstecker, Leiterbahn auf Leiterplatte
Kühlsystem
Ableitung der während des Betriebs erzeugten Wärme
Material: Aluminium-Kühlkörper, Wärmeleitpaste

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (elektronische Komponente)
Durchflussrate:	N/V (elektronische Komponente)
Betriebstemperatur:	-40°C bis +85°C

Montage- und Anwendungskompatibilität

Industrielle SteuerschränkeCNC-Maschinen-GehäuseFabrikautomatisierungsumgebungen

Nicht geeignet: Umgebungen mit hoher Konzentration von Metallstaub oder leitfähigen Partikeln

Auslegungsdaten

Erforderliche E/A-Anzahl (digital/analog)
Maximale Programmspeichergröße (MB)
Erforderliche Kommunikationsprotokolle (EtherCAT, PROFINET usw.)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-85°C Umgebungstemperatur, 0,95-1,05 V Kernspannung, 1,8-3,3 V E/A-Spannung

Belastungs- und Ausfallgrenzen

Sperrschichttemperatur übersteigt 125°C (TJmax), Spannungsabweichung über ±10 % des Nennwerts für >100 ms, Taktfrequenzabfall unter 90 % der Nennfrequenz von 2,4 GHz

Elektromigration bei Stromdichten >1×10⁶ A/cm² verursacht Unterbrechungsschaltungen, dielektrischer Durchschlag bei elektrischen Feldern >10 MV/cm, thermisches Durchgehen von Leistungsdichten >100 W/cm²

Fertigungskontext

Hauptprozessoreinheit wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Überhitzungsbedingte thermische Drosselung

Ursache: Staubansammlung auf Kühlkörpern/Lüftern, verschlissene Wärmeleitpaste oder unzureichendes Kühlsystemdesign, das zu anhaltend hohen Temperaturen über den Betriebsgrenzen führt

Degradation von Elektrolytkondensatoren

Ursache: Längere Exposition gegenüber hohen Temperaturen, Spannungsspitzen oder Fertigungsfehler, die zur Verdampfung des Elektrolyten, erhöhtem ESR und schließlich zu Kurz-/Unterbrechungsschaltungen führen

Wartungsindikatoren

Intermittierende Systemabstürze oder Bluescreens unter Last, begleitet von hörbaren Lüfterdrehzahlschwankungen oder Schleifgeräuschen
Sichtbare Wölbung/Austreten von Kondensatoren auf dem Motherboard oder abnormale LED-Fehlercodes, die auf Spannungsregelungsfehler hinweisen

Technische Hinweise

Implementierung vorausschauender Wartung durch kontinuierliche Temperaturüberwachung mit Infrarotsensoren und geplante Druckluftreinigung der Kühlkomponenten alle 3-6 Monate
Verwendung von Überspannungsschutzgeräten mit Spannungsregelung, Aufrechterhaltung der Umgebungstemperatur unter 25°C und proaktiver Austausch von Elektrolytkondensatoren alle 5-7 Jahre basierend auf Hersteller-MTBF-Daten

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung (EU-Konformität für Elektronikgeräte)IEC 61000-6-2 (Elektromagnetische Verträglichkeit für Industrieumgebungen)

Fertigungsgenauigkeit

Ebenheit der thermischen Schnittstelle: ≤0,05 mm
Position der Befestigungslöcher: ±0,1 mm

Qualitätsprüfung

Thermischer Zyklustest (-40°C bis +85°C, 1000 Zyklen)
Elektromagnetische Störfestigkeitsprüfung (EMI-Abschirmwirkung)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung (ESD) über 2 kV HBM → Gate-Oxid-Durchschlag in CMOS-Transistoren → Integrierte ESD-Schutzdioden mit 5 ns Ansprechzeit, Konformbeschichtung mit 10¹² Ω·cm Widerstand

Thermisches Zyklieren zwischen -40°C und 125°C bei 100 Zyklen/Stunde → Lötstellenermüdungsrissbildung aufgrund von CTE-Fehlanpassung (17 ppm/°C Silizium vs. 24 ppm/°C FR4) → Unterfüllungsepoxid mit 8 GPa Modul, BGA-Kugeln mit Kupferkern und 0,3 mm Durchmesser

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Hauptprozessoreinheit

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Hauptprozessoreinheit

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Rolle spielt die Hauptprozessoreinheit in einem CNC-System?

Die MPU ist die zentrale Rechenkomponente, die G-Code-Programme interpretiert, Echtzeitberechnungen für die Bewegungssteuerung durchführt, Ein-/Ausgangssignale verwaltet und alle Subsysteme koordiniert, um präzise Bearbeitungsvorgänge zu gewährleisten.

Was sind typische Spezifikationen einer Hauptprozessoreinheit?

Typische Referenzbereiche umfassen Prozessortaktfrequenz 1,2–2,0 GHz, 4–8 Achsen, Interpolationsgenauigkeit ±0,001 mm, Servo-Update-Rate 1–4 kHz, Speicher 512–2048 MB, Eingangsspannung 24 V DC ±10%, Leistungsaufnahme 15–60 W, Betriebstemperatur -40 bis 85 °C, Luftfeuchtigkeit 10–90% RH, Schutzart IP54–IP65 und Gewicht 2,5–8,0 kg. Diese sind Referenzwerte; mit dem Hersteller bestätigen.

Wie gewährleistet die Hauptprozessoreinheit präzise Bearbeitung?

Sie verwendet Interpolationsalgorithmen zur Berechnung von Werkzeugpfaden, sendet Steuersignale an Servoantriebe, überwacht Sensorrückmeldungen und verwaltet Zeitsteuerung und Synchronisation. Diese Regelkreissteuerung minimiert Fehler und gewährleistet präzise Positionierung.

Welche Normen sind für die Verifizierung der Hauptprozessoreinheit relevant?

Relevante Normen umfassen ISO 230-1 für Interpolationsgenauigkeit, IEC 61131-2 für Eingangsspannung, IEC 60068-2-1/2 für Temperatur, IEC 60068-2-78 für Luftfeuchtigkeit und IEC 60529 für Schutzart. Diese sind Verifizierungsreferenzen; tatsächliche Konformität muss mit dem Lieferanten bestätigt werden.
