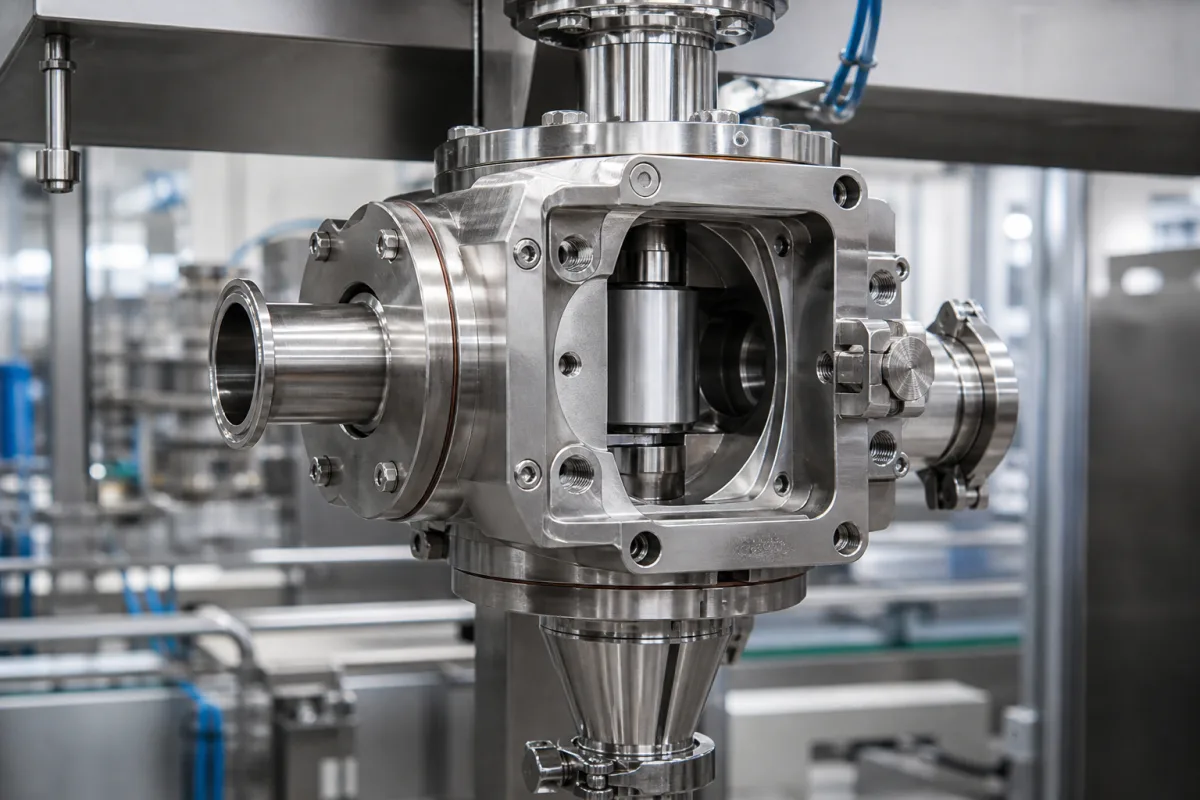

Hauptventilkörper

Der Hauptventilkörper ist die zentrale Strukturkomponente eines Präzisionsfüllkopfes und bietet ein abgedichtetes Gehäuse, das Ventilsitz, Spindel und Betätigungsmechanismen enthält. Er leitet den Flüssigkeitsstrom, gewährleistet die Druckintegrität und sorgt für präzise Dosierung während des Füllprozesses in automatisierten Verpackungslinien. Hergestellt aus Edelstahl 316L ist der Körper für Reinigbarkeit und Korrosionsbeständigkeit ausgelegt, mit Oberflächenrauheiten von Ra 0,8 bis 1,6 μm, um Partikelansammlungen zu minimieren. Die Nennweite reicht von DN15 bis DN50 (ISO 6708) und beeinflusst Durchflusskapazität und Anschlussgröße. Der Betriebsdruck ist zwischen 1,0 und 1,6 MPa spezifiziert; die Betriebstemperatur reicht von -20°C bis 120°C (ISO 10497), oberhalb derer die Dichtungsintegrität abnimmt. Der Durchflusskoeffizient (Cv) variiert von 2,5 bis 20 (ISO 10791), mit höheren Werten für größere Größen. Die Sitzleckrate beträgt ≤0,01 ml/min und erreicht Klasse VI Absperrung, was für Präzisionsfüllung entscheidend ist. Das Gewicht reicht von 0,8 bis 3,5 kg und beeinflusst Handhabung und Installation. Diese Parameter dienen als Referenzbereiche für die Verzeichnisauflistung; tatsächliche Werte müssen mit dem rechtlichen Hersteller oder Lieferanten für spezifische Modelle und Anwendungen bestätigt werden. Die interne Geometrie und Dichtflächen des Körpers sind entscheidend für die Steuerung der Durchflussrate, die Verhinderung von Lecks und die Gewährleistung wiederholbarer Füllvolumina. Die Materialgüte gemäß ASTM A276 ist 316L, was Korrosionsbeständigkeit und Reinigbarkeit gewährleistet. Diese Komponente ist integraler Bestandteil von Füllsystemen in Branchen wie Lebensmittel, Getränke, Pharmazie und chemische Verarbeitung, wo Genauigkeit und Hygiene von größter Bedeutung sind. Die Überprüfung der Normkonformität und Leistungsmerkmale ist vor dem Kauf unerlässlich.
