Technische Definition

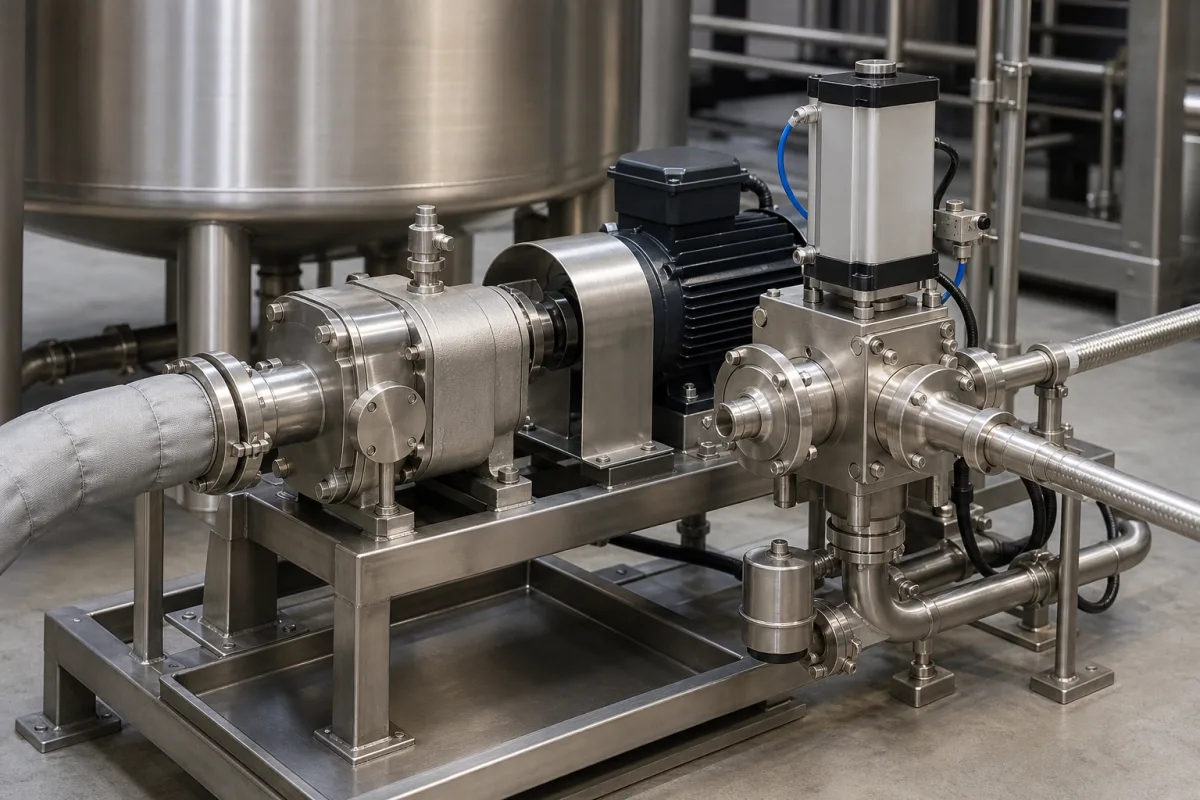

Die Dosierpumpe/-ventil ist eine kritische Komponente des Harzspeicher- und Dosiersystems und verantwortlich für die genaue volumetrische Dosierung und kontrollierte Förderung von flüssigen oder viskosen Harzmaterialien. Sie gewährleistet eine präzise Zuführung zu nachgelagerten Prozessen wie Misch-, Beschichtungs- oder Formstationen und wirkt sich direkt auf Produktqualität und Materialeffizienz aus. Diese Komponente integriert einen Pumpenmechanismus und ein Ventil in einer Einheit, was eine präzise Verdrängung und Durchflussregelung ermöglicht. Das Pumpenelement, das ein Kolben-, Membran- oder Zahnradtyp sein kann, zieht ein definiertes Harzvolumen aus dem Lagertank und stößt es durch das Ventil aus. Das Ventil steuert Start, Stopp und manchmal die Durchflussrate, oft durch ein automatisiertes System für wiederholbare Genauigkeit. Die Einheit ist für industrielle Umgebungen ausgelegt, mit medienberührten Teilen in Edelstahl 316L, PTFE oder Keramik, je nach Anwendung und chemischer Verträglichkeit. Zu den wichtigsten Parametern gehören ein Durchflussbereich von 0,1–50 L/h, einstellbar über Hublänge (5–25 mm) und Hubfrequenz (10–120 min⁻¹). Die Genauigkeit beträgt ±0,5 % unter konstanten Bedingungen. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa, der Temperaturbereich zwischen -20 und 80 °C. Die Viskositätshandhabung beträgt 1–1000 mPa·s, wobei höhere Viskositäten den maximalen Durchfluss reduzieren. Die Stromversorgung ist 24 V DC (±10 %), optional 230 V AC, und die Leistungsaufnahme beträgt 10–30 W. Die Schutzart ist IP54–IP65 (IEC 60529), geeignet für Abspritzumgebungen. Anschlussgrößen sind DN15–DN50 (ISO 7005), geflanscht oder mit Gewinde. Das Gewicht beträgt 5–15 kg, ohne Antrieb. Überprüfen Sie vor Auswahl oder Installation immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Dosierpumpe/-ventil arbeitet durch einen Verdrängungsmechanismus – wie Kolben, Membran oder Zahnrad –, um ein präzises Harzvolumen aus dem Lagertank zu ziehen und dann durch ein Ventil auszustoßen. Das Ventil regelt Start, Stopp und manchmal die Durchflussrate des dosierten Materials, oft durch ein automatisiertes System für wiederholbare Genauigkeit. Das Verdrängungsvolumen wird durch Hublänge und -frequenz bestimmt, was eine einstellbare Durchflussrate ermöglicht. Das Ventil gewährleistet eine unidirektionale Strömung und verhindert Rückfluss, wodurch die Dosierintegrität erhalten bleibt. Das System ist für präzise volumetrische Steuerung ausgelegt, mit einer Genauigkeit von ±0,5 % unter konstanten Bedingungen. Das Funktionsprinzip beruht auf mechanischer Verdrängung und Ventilsteuerung, die an Prozessanforderungen angepasst werden können. Die richtige Auswahl von Materialien und Dichtungen ist entscheidend für die Kompatibilität mit dem Harz und den Betriebsbedingungen.
