Optischer Positionssensor

Auf Basis strukturierter CNFX-Herstellerprofile wird Optischer Positionssensor im Bereich Maschinen- und Anlagenbau anhand von Messbereich bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Optischer Positionssensor wird durch die Baugruppe aus Emitterlinse und Empfängerlinse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein berührungsloser Sensor, der mit optischer Technologie die genaue Position von Objekten im Arbeitsbereich einer Maschine erfasst und misst.

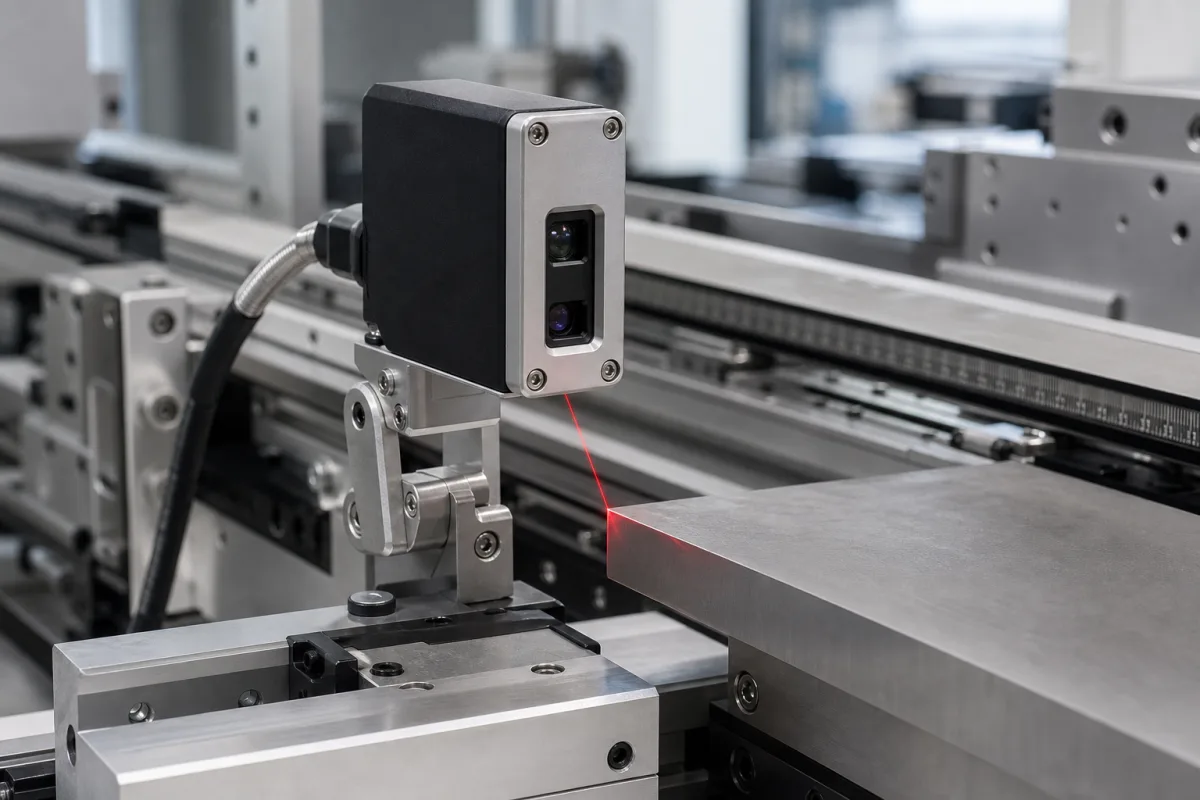

Optischer Positionssensor in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

In einer industriellen Fischfiletiermaschine ist der optische Positionssensor eine kritische Komponente, die verwendet wird, um die Position von Fischkörpern oder Filets während des Verarbeitungsprozesses genau zu lokalisieren und zu verfolgen. Er ermöglicht präzises Schneiden, Portionieren und Sortieren, indem er dem Steuerungssystem der Maschine Echtzeit-Positionsdaten liefert. Der Sensor sendet typischerweise einen Lichtstrahl (Laser oder LED) in den Zielbereich. Er erkennt die Reflexion oder Unterbrechung dieses Strahls durch ein Objekt (z. B. einen Fisch). Durch die Analyse des empfangenen Lichtsignals (z. B. Laufzeit, Triangulation oder Bildverarbeitung) berechnet er die genauen X-, Y- und manchmal Z-Koordinaten des Objekts relativ zu seinem Referenzrahmen. Diese Positionsdaten werden dann vom Steuerungssystem verwendet, um Schneidklingen, Portionierungsmechanismen oder Sortierklappen in Echtzeit anzupassen, um eine gleichbleibende Produktqualität zu gewährleisten und Abfall zu minimieren. Der Sensor ist für raue Industrieumgebungen ausgelegt, mit einem Gehäuse aus Aluminium oder Edelstahl für Korrosionsbeständigkeit. Er arbeitet über einen Messbereich von 0–200 mm mit einer Auflösung von 0,01 mm, einer Linearität von ±0,05 % v. E. und einer Wiederholbarkeit von ±0,02 mm. Die Ansprechzeit beträgt 1–5 ms, und er arbeitet mit einer 24-V-Gleichstromversorgung (±10 %) mit einem 4–20-mA-Analogausgang. Er ist für Betriebstemperaturen von -40 bis 85 °C ausgelegt und bietet Schutzart IP54 bis IP67 gemäß IEC 60529. Das Gewicht variiert je nach Gehäuse und Kabellänge zwischen 0,5 und 2,0 kg. Diese Spezifikationen sind typische Referenzwerte; für das tatsächliche Modell verifizieren Sie bitte mit dem Hersteller. Das Funktionsprinzip des Sensors beruht auf optischer Reflexion oder Unterbrechung, was ihn für berührungslose Messungen bewegter Objekte geeignet macht. Es ist wichtig, den Sensor basierend auf den spezifischen Anwendungsanforderungen auszuwählen, einschließlich Messbereich, Auflösung und Umgebungsbedingungen. Die regelmäßige Wartung umfasst das Reinigen der optischen Linse und die Überprüfung der Ausrichtung. Wenn der Sensor keine stabilen Signale liefert, kann dies auf Verschmutzung, Fehlausrichtung oder Komponentenverschleiß hinweisen. Konsultieren Sie immer die Herstellerdokumentation für Installations-, Kalibrierungs- und Fehlerbehebungsverfahren.

Funktionsprinzip

Der Sensor sendet einen Lichtstrahl (Laser oder LED) in den Zielbereich. Wenn ein Objekt wie ein Fisch in den Strahl eintritt, reflektiert oder unterbricht es das Licht. Der Fotodetektor des Sensors (z. B. CMOS/CCD) erfasst das reflektierte oder durchgelassene Licht. Durch die Analyse des Signals mit Methoden wie Laufzeit, Triangulation oder Bildverarbeitung berechnet der Sensor die Position des Objekts in X-, Y- und manchmal Z-Koordinaten relativ zu seinem Referenzrahmen. Diese Daten werden als 4–20-mA-Analogsignal an das Maschinensteuerungssystem ausgegeben, was eine präzise Positionierung und Verfolgung ermöglicht.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Messbereich0–200 mmTypical working distance for machine positioning
Auflösung0.01 mmMinimum detectable displacement
Linearität±0.05 % F.S.Deviation from ideal straight-line output
Wiederholgenauigkeit±0.02 mmConsistency of measurements under same conditions
Ansprechzeit1–5 msTime to output stable signal after target movement
Versorgungsspannung24 ±10% V DCStandard industrial DC supply
Ausgangssignal4–20 mAAnalog current loop output
Betriebstemperatur-40–85 °CExtended temperature range for industrial environments
SchutzartIP54–IP67Protection against dust and waterIEC 60529
GehäusematerialAluminum/Stainless SteelCorrosion-resistant for harsh environments
Gewicht0.5–2.0 kgDepending on housing and cable length

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Optisches Glasobjektiv Halbleiterlaser-/LED-Emitter Fotodetektor (z.B. CMOS-/CCD-Sensor) Aluminium-/Edelstahlgehäuse

Komponenten / BOM

Components / BOM
  • Emitterlinse
    Kollimiert und fokussiert den emittierten Lichtstrahl auf den Zielbereich.
    Material: Optisches Glas
  • Empfängerlinse
    Sammelt und fokussiert das reflektierte oder gestreute Licht vom Zielobjekt auf den Fotodetektor.
    Material: Optisches Glas
  • Signalverarbeitungs-Leiterplatte
    Verarbeitet das Rohsignal vom Fotodetektor zur Berechnung der Zielposition und formatiert die Ausgabedaten.
    Material: FR4-Leiterplatte mit elektronischen Bauelementen
  • Schutzfenster
    Eine transparente Abdeckung, die die internen optischen Elemente in der industriellen Umgebung vor Staub, Feuchtigkeit und mechanischen Beschädigungen schützt.
    Material: Saphirglas oder beschichtetes Borosilikatglas
  • Lichtemitter (Laser / LED)
    Die Quelle selbst; ihre Wellenlänge und Leistung bestimmen die Reichweite und die Oberflächentypen, auf die sie wirkt.
  • Fotodetektor
    Das CMOS/CCD-Element, das das zurückkehrende Licht tatsächlich in ein Signal umwandelt.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Laserdiodenstrom, der 150 % des Nennwerts für >100 ms überschreitet Emitter-Wellenlängenverschiebung von 650 nm auf >680 nm, die einen Messfehler >0,1 mm verursacht Konstantstromtreiber mit Foldback-Schutz, der den Strom auf 120 % des Nennwerts begrenzt
Optische Fensterkontamination, die eine >5 μm dicke Partikelschicht ansammelt Lichttransmissionsreduzierung unter 70 %, die Signalverlust und Messausfall verursacht Hermetische Versiegelung mit IP67-Schutzart und periodisches Wartungsreinigungsschema

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-1000 mm mit ±0,01 mm Genauigkeit bei 25°C
Belastungs- und Ausfallgrenzen
Umgebungslichtintensität > 100.000 Lux verursacht Signalsättigung, Temperatur > 85°C beeinträchtigt die Leistung des CMOS-Sensors
Sättigung der Photodiode bei hohen Umgebungslichtpegeln verhindert die Signaldiskriminierung; Verdopplung des Dunkelstroms des CMOS-Sensors alle 8-10°C Temperaturanstieg reduziert das Signal-Rausch-Verhältnis
Fertigungskontext
Optischer Positionssensor wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0 bis 1 bar (atmosphärisch)
Weitere Spezifikationen:Max. Objektgeschwindigkeit: 5 m/s, Messbereich: 0-1000 mm, Auflösung: 0,01 mm
Betriebstemperatur:-10°C bis +60°C
Montage- und Anwendungskompatibilität
MetallkomponentenKunststoffteileGlasoberflächen
Nicht geeignet: Umgebungen mit hoher Partikel-/Staubbelastung
Auslegungsdaten
  • Erforderlicher Messbereich
  • Zielobjektgröße/Reflektivität
  • Erforderliche Messgenauigkeit/Auflösung

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Linsenverschmutzung
Ursache: Akkumulation von Staub, Öl oder Ablagerungen auf der optischen Oberfläche, die Lichtsignale blockiert oder streut.
LED-/Laser-Degradation
Ursache: Allmähliche Reduzierung der Ausgangsleistung aufgrund von thermischer Belastung, Alterung oder elektrischer Überlastung durch Leistungsschwankungen.
Wartungsindikatoren
  • Intermittierende oder unregelmäßige Positionsmesswerte trotz stabiler Ziele
  • Sichtbare Ablagerungen oder Verfärbungen auf der Sensorlinse oder dem Gehäuse
Technische Hinweise
  • Implementieren Sie regelmäßige Reinigungspläne mit zugelassenen, nicht abrasiven Lösungsmitteln und fusselfreien Tüchern, um die Ansammlung von Verschmutzungen zu verhindern.
  • Sorgen Sie für eine stabile, saubere Stromversorgung mit ordnungsgemäßer Spannungsregelung und Überspannungsschutz, um elektrische Belastungen der internen Komponenten zu minimieren.

Konformität und Fertigungsnormen

Referenznormen
ANSI/ISA-12.12.01 (Nichtzündfähige elektrische Betriebsmittel für den Einsatz in explosionsgefährdeten Bereichen der Klassen I und II, Zone 2 und Klasse III, Zonen 1 und 2)DIN EN 60947-5-2 (Niederspannungsschaltgeräte - Teil 5-2: Steuergeräte und Schaltelemente - Annäherungsschalter)
Fertigungsgenauigkeit
  • Positionswiederholbarkeit: +/-0,005 mm
  • Gehäuseplanheit: 0,01 mm über 100 mm Länge
Qualitätsprüfung
  • Umgebungskapselungsprüfung (IP67/IP68-Schutzartverifizierung)
  • Optische Leistungsverifizierung (Genauigkeits-, Wiederholbarkeits- und Linearitätstest)

Hersteller von Optischer Positionssensor

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktor-Controller

Ein elektronisches Gerät, das den Betrieb von Aktoren in automatisierten Systemen verwaltet und steuert.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Messbereich dieses Sensors?

Der typische Messbereich beträgt 0–200 mm, aber dies ist ein Referenzwert. Für das spezifische Modell konsultieren Sie das Datenblatt des Herstellers.

Welches Ausgangssignal liefert der Sensor?

Der Sensor liefert einen 4–20-mA-Analogstromschleifenausgang, der für industrielle Steuerungssysteme Standard ist. Bestätigen Sie die genaue Ausgangskonfiguration mit dem Lieferanten.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich beträgt -40 bis 85 °C, geeignet für industrielle Umgebungen. Bestätigen Sie immer die tatsächlichen Grenzen für Ihre Anwendung.

Wie sollte der Sensor gewartet werden?

Reinigen Sie regelmäßig die optische Linse und überprüfen Sie die Ausrichtung. Wenn das Signal instabil wird, prüfen Sie auf Verschmutzung oder Beschädigung. Beachten Sie die Wartungsanleitung des Herstellers.
