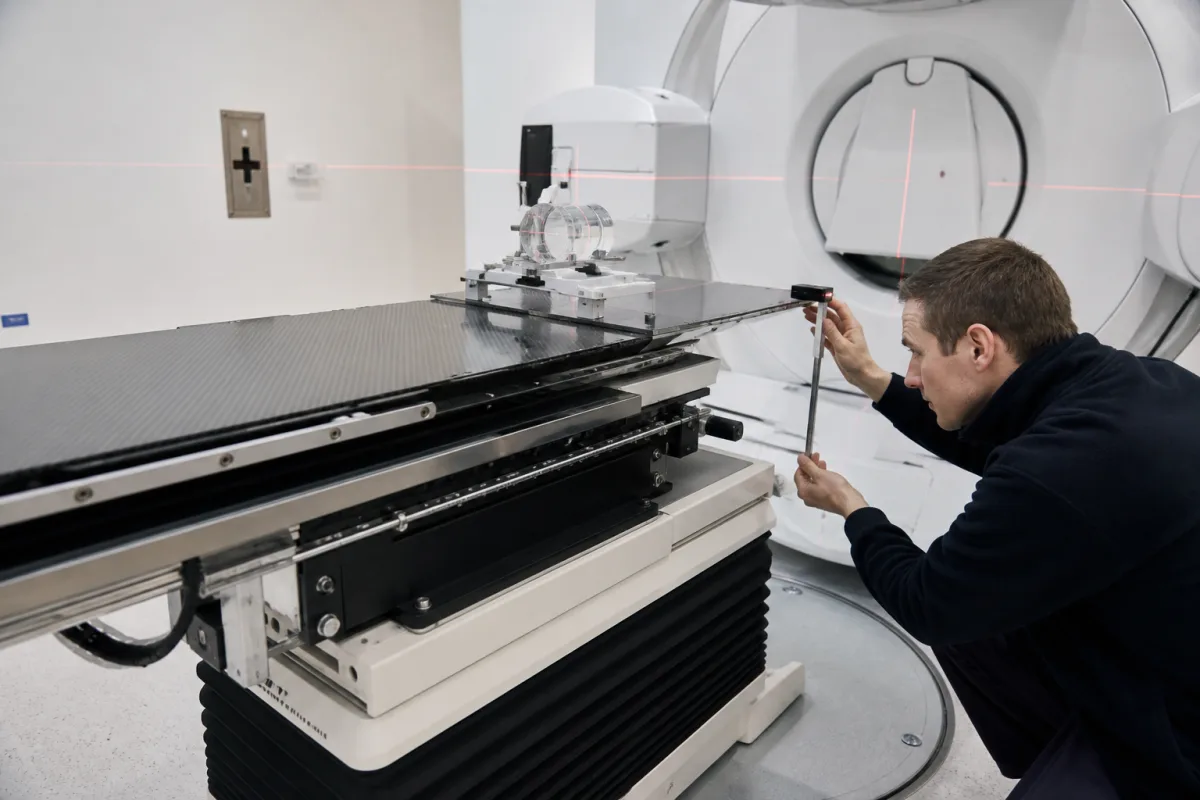

Patientenlagerungsliege

Die Patientenlagerungsliege ist eine kritische Komponente des integrierten Systems zur Planung und Durchführung der Strahlentherapie. Sie dient dazu, Patienten sowohl für die Bildgebung (CT-Simulation) als auch für die Behandlungsdurchführung präzise zu positionieren und zu immobilisieren. Sie gewährleistet eine genaue Ausrichtung zwischen der Anatomie des Patienten und dem Strahlenfeld, wodurch eine präzise Zielerfassung von Tumoren ermöglicht wird, während die Belastung des umliegenden gesunden Gewebes minimiert wird. Die Liege ist typischerweise mit Bildgebungssystemen und Behandlungsgeräten integriert und hält während des gesamten Strahlentherapieablaufs eine konsistente Positionierung aufrecht. Hergestellt aus Materialien wie Kohlefaser-Verbundstoff, Aluminiumlegierung und Edelstahl bietet die Liege eine strahlendurchlässige Tischplatte für Bildgebung und Behandlung, während sie gleichzeitig eine stabile Unterstützung und Patientenkomfort bietet. Zu den wichtigsten Parametern gehören eine Tischlänge von 2000–2400 mm, eine Breite von 500–600 mm und ein maximales Patientengewicht von 200–300 kg. Der vertikale Verfahrweg beträgt 500–800 mm, der longitudinale 1000–1500 mm und der laterale 200–300 mm. Die Positioniergenauigkeit beträgt ±0,5–±1,0 mm, die Wiederholbarkeit ±0,2–±0,5 mm, unter Bezugnahme auf IEC 60601-2-68. Die maximale vertikale Geschwindigkeit beträgt 10–20 mm/s. Die Stromversorgung beträgt 100–240 V AC gemäß IEC 60601-1, die Betriebstemperatur 10–40 °C und die Schutzart IP54–IP65 gemäß IEC 60529. Die Tischplatte besteht aus Kohlefaser, das Nettogewicht beträgt 300–500 kg. Diese Werte sind Referenzbereiche des Verzeichnisses; die modellspezifischen Spezifikationen sind mit dem rechtlichen Hersteller oder Lieferanten zu verifizieren.

Die Liege arbeitet durch eine Kombination aus mechanischen, elektrischen und manchmal hydraulischen Systemen, um eine multidirektionale Bewegung (vertikal, longitudinal, lateral und rotatorisch) zu ermöglichen. Sie verwendet Präzisionsmotoren, Encoder und Steuerungssysteme, um eine Positioniergenauigkeit im Submillimeterbereich zu erreichen. Die Liegeoberfläche ist so konzipiert, dass sie strahlendurchlässig (für Strahlung transparent) für Bildgebung und Behandlung ist, während sie gleichzeitig eine stabile Unterstützung und Patientenkomfort bietet. Die Bewegung wird über eine Benutzeroberfläche gesteuert, die präzise Einstellungen ermöglicht, und die Liege ist mit Bildgebungs- und Behandlungssystemen integriert, um die Ausrichtung während des gesamten Ablaufs aufrechtzuerhalten.
