Technische Definition

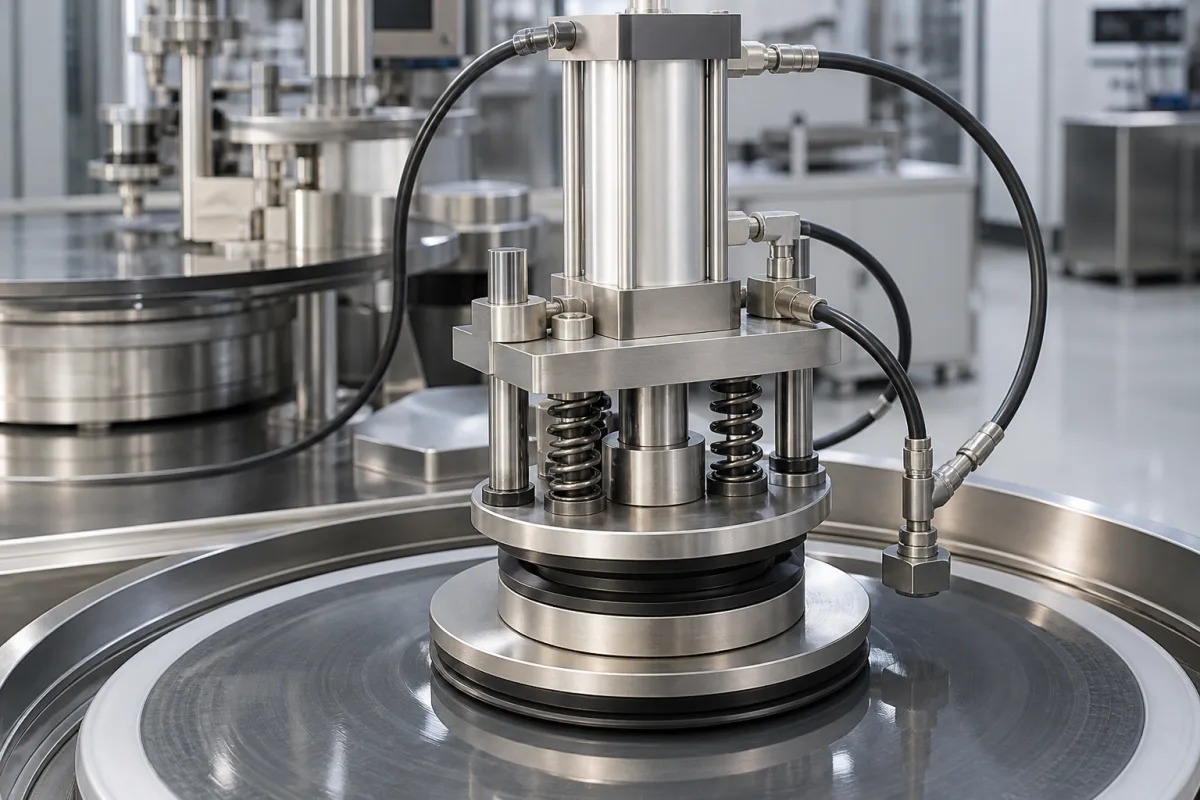

Der Druckfeder/Pneumatikantrieb ist eine kritische Komponente der Polierkopf-Baugruppe, die für die Erzeugung und Aufrechterhaltung eines konstanten Drucks zwischen dem Polierwerkzeug und der Werkstückoberfläche verantwortlich ist. Er gewährleistet eine gleichmäßige Materialabtragung und Oberflächengüte, indem er Oberflächenunregelmäßigkeiten ausgleicht und während des gesamten Poliervorgangs eine optimale Kontaktkraft aufrechterhält. Dieser Antrieb ist in zwei Hauptkonfigurationen erhältlich: federbasiert und pneumatisch. Federbasierte Antriebe nutzen die elastische Verformung einer Schraubenfeder, um eine vorbestimmte Kraft zu erzeugen, während pneumatische Antriebe Druckluft verwenden, um eine einstellbare Kraft zu erzeugen. Beide Typen sind für den Betrieb innerhalb bestimmter Parameter ausgelegt, einschließlich Betriebsdruck von 1,0–1,6 MPa, Hublänge von 10–50 mm, Federrate von 5–20 N/mm, Kraftbereich von 50–500 N und Betriebstemperatur von -20 bis 80 °C. Für pneumatische Versionen sollte der Luftversorgungsdruck 0,4–0,8 MPa (ISO 8573-1) betragen, mit einem Luftverbrauch von 0,1–0,5 l/min bei 0,6 MPa Versorgung. Der Antrieb bietet eine Ansprechzeit von 0,1–0,5 Sekunden vom Signal bis zum vollen Hub, eine Wiederholgenauigkeit von ±0,05 mm und eine Schutzart von IP54–IP65 (IEC 60529). Verwendete Materialien umfassen Edelstahl (Güten 304/316 gemäß ASTM A240), Federstahl, Aluminiumlegierung und synthetische Gummidichtungen. Das Gewicht liegt je nach Größe und Konfiguration zwischen 1,5 und 3,5 kg. Diese Werte sind Referenzbereiche aus dem Verzeichnis und müssen mit dem rechtlichen Hersteller für spezifische Modelle und Anwendungen verifiziert werden. Der Antrieb eignet sich für Polieranwendungen, bei denen ein konstanter Druck für die gewünschte Oberflächengüte und Materialabtragung unerlässlich ist.
Funktionsprinzip
Der Antrieb funktioniert, indem er gespeicherte Energie in lineare mechanische Kraft umwandelt. Bei federbasierten Systemen speichert die elastische Verformung der Feder potenzielle Energie, die beim Zusammendrücken oder Ausdehnen der Feder als Kraft freigesetzt wird. Bei pneumatischen Systemen wird Druckluft in einen Zylinder geleitet, und der Druckunterschied über den Kolben erzeugt Kraft. Diese Kraft wird auf den Polierkopf übertragen, sodass dieser einen konstanten Druck auf die Werkstückoberfläche aufrechterhalten kann. Der Antrieb gleicht geringfügige Abweichungen in der Oberflächengeometrie oder den Werkzeugverschleiß aus, indem er die Kraftabgabe entweder durch Einstellung der Federvorspannung oder durch Regulierung des Luftdrucks anpasst. Dies gewährleistet eine gleichmäßige Kontaktkraft während des gesamten Polierzyklus und trägt zu einem gleichmäßigen Materialabtrag und einer gleichmäßigen Oberflächengüte bei.
