Technische Definition

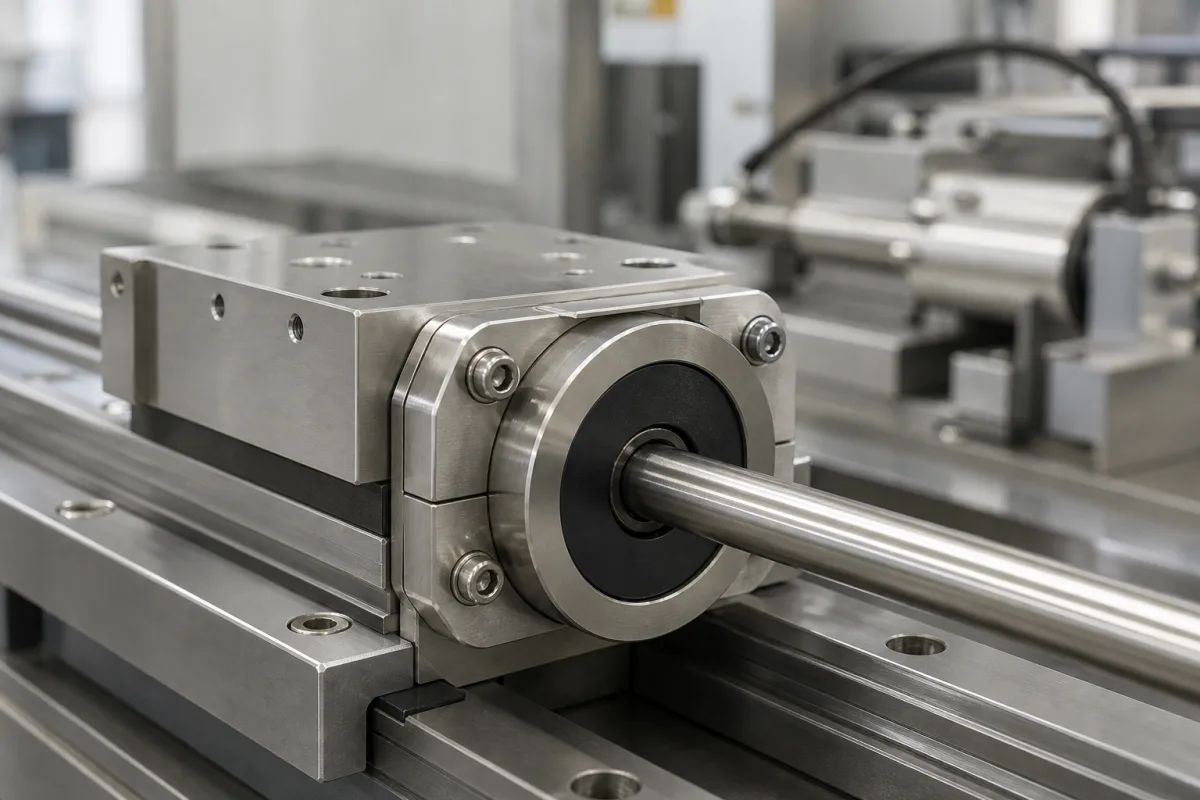

Ein Positionsmagnet/Zielmagnet ist eine kritische Komponente in Positionsmessumformer-Systemen, die ein von Sensoren detektierbares Magnetfeld erzeugt. Er dient als Referenzpunkt, dessen Position gemessen wird, und ermöglicht die präzise Verfolgung linearer oder rotatorischer Bewegungen in industriellen Maschinen und Anlagen. Der Magnet wird typischerweise an einem beweglichen Teil montiert, während der Sensor stationär bleibt, oder umgekehrt, je nach Anwendung. Wenn sich der Magnet relativ zum Sensor bewegt, ändert sich das Magnetfeld, und der Sensor wandelt diese Änderung in ein elektrisches Signal um, das zur Bestimmung der Position verarbeitet wird. Diese Komponente ist in Anwendungen unerlässlich, die eine genaue Rückmeldung für die Bewegungssteuerung erfordern, wie z. B. CNC-Maschinen, Robotik und automatisierte Montagelinien. Die Leistung des Positionsmagneten beeinflusst direkt die Auflösung, Genauigkeit und Wiederholbarkeit des Messsystems. Die Materialauswahl ist entscheidend: Neodym-Eisen-Bor (NdFeB) bietet hohe magnetische Stärke, aber einen begrenzten Temperaturbereich, während Samarium-Kobalt (SmCo) eine bessere thermische Stabilität bietet. Alnico und Ferrit sind Alternativen mit unterschiedlichen Kosten- und Leistungsabwägungen. Die Abmessungen, die Güte und die Beschichtung des Magneten beeinflussen seine magnetische Flussdichte, Koerzitivfeldstärke und Korrosionsbeständigkeit. Bei der Auswahl eines Positionsmagneten müssen Ingenieure die Betriebstemperatur, die erforderliche magnetische Feldstärke und Umgebungsfaktoren berücksichtigen. Es ist wichtig, modellspezifische Parameter mit dem Hersteller oder Lieferanten zu verifizieren, da Werte wie magnetische Flussdichte, Remanenz und maximales Energieprodukt je nach Material und Geometrie variieren. Die Maßtoleranz des Magneten ist für die präzise Positionierung entscheidend, und Oberflächenbeschichtungen schützen vor Korrosion. Dieser Verzeichniseintrag bietet Referenzbereiche für typische Parameter; tatsächliche Werte müssen für die spezifische Anwendung bestätigt werden.
Funktionsprinzip
Der Magnet erzeugt ein konstantes Magnetfeld, das mit Hall-Effekt-Sensoren, magnetoresistiven Sensoren oder anderen magnetischen Sensorelementen im Messumformer interagiert. Wenn sich der Magnet relativ zum Sensor bewegt, werden Änderungen des Magnetfelds erkannt und in Positionsdaten umgewandelt. Der Sensorausgang ist typischerweise ein analoges Spannungssignal oder ein digitales Signal, das proportional zur Magnetfeldstärke ist und dann von einer Steuerung verarbeitet wird, um die genaue Position zu bestimmen. Das Funktionsprinzip beruht auf der linearen oder winkelabhängigen Beziehung zwischen der Position des Magneten und dem erfassten Feld, die für die spezifische Magnet-Sensor-Kombination kalibriert werden muss.
