Positionsgeber

Auf Basis strukturierter CNFX-Herstellerprofile wird Positionsgeber im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Positionsgeber wird durch die Baugruppe aus Codierscheibe/Maßstab und Sensoranordnung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Sensorgerät, das mechanische Position in elektrische Signale umwandelt, für präzise Messung und Steuerung.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

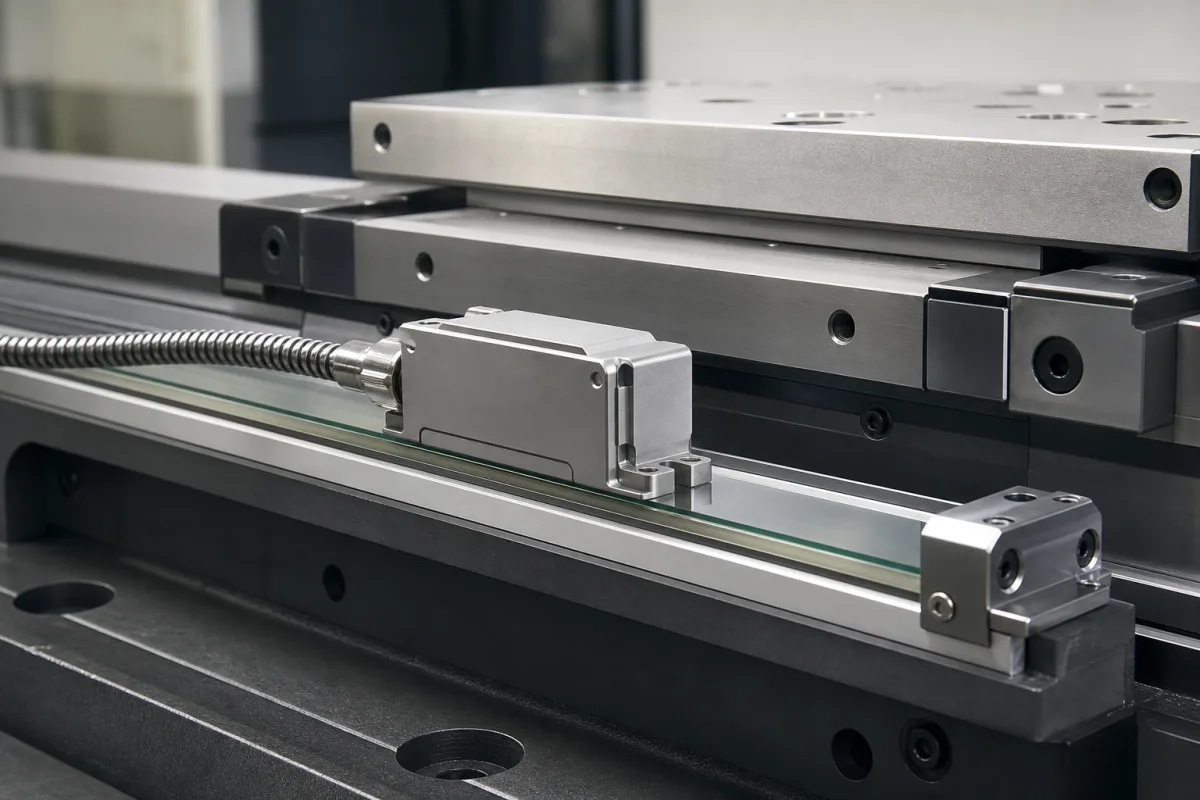

Positionsgeber in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Positionsgeber

Technische Definition

Der Positionsgeber ist eine Komponente in der Maschinen- und Anlagenbauindustrie, insbesondere innerhalb eines Mikroverstellmechanismus. Er liefert Echtzeit-Feedback mit hoher Auflösung über die genaue Position beweglicher Teile und ermöglicht es dem System, durch genaue Erfassung von Verschiebung, Drehung oder linearer Bewegung winzige Korrekturen vorzunehmen, wodurch präzise Ausrichtung und Betriebsgenauigkeit in automatisierten Maschinen gewährleistet werden.

Der Geber verwendet typischerweise optische, magnetische oder kapazitive Sensorik, um Positionsänderungen zu erfassen. Wenn sich eine Welle oder eine lineare Skala bewegt, unterbricht oder moduliert sie ein Signalmuster (z. B. Licht oder Magnetfeld). Dieses Muster wird in digitale oder analoge elektrische Impulse umgewandelt. Das Steuerungssystem zählt diese Impulse, um die genaue Position, Richtung und Geschwindigkeit der Bewegung zu bestimmen.

Wichtige Spezifikationen umfassen die Auflösung, gemessen in Impulsen pro Umdrehung (für Drehgeber) oder Impulsen pro Millimeter (für Lineargeber). Eine höhere Auflösung ermöglicht feinere Mikroverstellungen. Das Gehäuse des Gebers besteht typischerweise aus Aluminiumlegierung, mit einer Welle aus Edelstahl. Die Codescheibe oder Skala kann aus Glas oder Metall sein, und die Erfassung erfolgt durch fotoelektrische oder magnetische Sensoren. Das Gerät enthält eine Leiterplatte mit integrierten Schaltungen zur Signalverarbeitung.

Bei der Auswahl oder Verifizierung eines Positionsgebers bestätigen Sie die erforderliche Auflösung, Sensortechnologie und mechanische Schnittstelle (z. B. Wellengröße, Montage) mit dem Hersteller oder Lieferanten. Verifizieren Sie auch geltende Normen wie ASME B40.100-2013, die als Beschaffungs- oder Verifizierungsreferenz dienen können. Die Leistung des Gebers muss für die spezifische Anwendung validiert werden, da tatsächliche Werte variieren können.

Wartungssignale umfassen unregelmäßige Messwerte, Signalverlust oder physische Schäden an Welle oder Skala. Fehlergrenzen werden durch die Betriebsgrenzen des Gebers definiert, wie maximale Drehzahl und Temperaturbereich, die mit dem Hersteller bestätigt werden müssen. Konsultieren Sie immer den Hersteller für modellspezifische Werte und Normen.

Funktionsprinzip

Der Geber verwendet typischerweise optische, magnetische oder kapazitive Sensorik, um Positionsänderungen zu erfassen. Wenn sich eine Welle oder eine lineare Skala bewegt, unterbricht oder moduliert sie ein Signalmuster (z. B. Licht oder Magnetfeld). Dieses Muster wird in digitale oder analoge elektrische Impulse umgewandelt. Das Steuerungssystem zählt diese Impulse, um die genaue Position, Richtung und Geschwindigkeit der Bewegung zu bestimmen.

Hauptmaterialien

Gehäuse aus Aluminiumlegierung, Welle aus Edelstahl, Codierscheibe/Skala aus Glas oder Metall, Fotoelektrische Sensoren oder magnetische Sensoren, Leiterplatte mit integrierten Schaltkreisen

Komponenten / BOM

Codierscheibe/Maßstab
Enthält das Positionsmuster (optische Markierungen, magnetische Pole oder kapazitive Elemente), das vom Sensor ausgelesen wird
Material: Glas, Metall oder Polymer
Sensoranordnung
Erkennt Änderungen im Codemuster und wandelt sie in elektrische Signale um
Material: Fotodioden, Hall-Effekt-Sensoren oder kapazitive Sensoren
Welle/Lager-Baugruppe
Bietet mechanische Schnittstelle und Drehstabilität für Drehgeber
Material: Edelstahl, Keramiklager
Signalverarbeitungsschaltung
Verstärkt, konditioniert und wandelt Rohsensoren-Signale in nutzbare Positionsdaten um
Material: Silizium (integrierte Schaltkreise), Kupferleiterbahnen auf Leiterplatte

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 10 bar
Weitere Spezifikationen:	IP67 Schutzart, 0-100% relative Luftfeuchtigkeit (nicht kondensierend)
Betriebstemperatur:	-40°C bis +85°C

Montage- und Anwendungskompatibilität

Saubere LuftumgebungenNicht korrosive HydraulikflüssigkeitenAllgemeine industrielle Maschinenoberflächen

Nicht geeignet: Hochkonzentrierte abrasive Schlammströme

Auslegungsdaten

Erforderliche Auflösung (Bits oder Impulse pro Umdrehung)
Maximale Drehzahl (U/min) oder Lineargeschwindigkeit (m/s)
Bauform und Wellendurchmesser (mm)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-10000 U/min Drehzahl, ±0,001° Winkelauflösung, -40°C bis 85°C Umgebungstemperatur

Belastungs- und Ausfallgrenzen

Überschreiten von 12000 U/min verursacht Zentrifugalkraft > 1500 g, was zu Verformung der Codierscheibe > 50 µm führt

Sättigung des Hall-Effekt-Sensors bei magnetischer Flussdichte > 1,2 T, was zu Signalverzerrung jenseits von 0,005% Linearitätsfehler führt

Fertigungskontext

Positionsgeber wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signalverschlechterung oder Signalverlust

Ursache: Eindringen von Verunreinigungen (Staub, Feuchtigkeit, Öl) auf die optische Codierscheibe, was zu Fehlablesungen oder komplettem Signalausfall führt.

Mechanischer Verschleiß oder Fehlausrichtung

Ursache: Lagerausfall, Verschleiß der Wellenkupplung oder unsachgemäße Montage, die zu axialem/radialem Spiel führt und ungenaue Positionierung oder Geberbeschädigung verursacht.

Wartungsindikatoren

Intermittierende oder unregelmäßige Positionswerte (z.B. Sprünge, Drift) während des Betriebs
Ungewöhnliche Geräusche (Schleifen, Klicken) aus dem Gebergehäuse während der Wellenrotation

Technische Hinweise

Gewährleisten Sie eine ordnungsgemäße Abdichtung und Umgebungsschutz (Einhaltung der IP-Schutzart), um Verunreinigungen zu verhindern; verwenden Sie Spülsysteme in rauen Umgebungen.
Implementieren Sie eine präzise Ausrichtung während der Installation und regelmäßige Kontrollen der Wellenkupplungen/Lager, um mechanische Belastung und Verschleiß zu minimieren.

Konformität und Fertigungsnormen

Referenznormen

ISO 13849-1:2015 Sicherheit von Maschinen - Sicherheitsbezogene Teile von SteuerungenANSI/ASME B40.100-2013 Druckmessgeräte und ZubehörDIN 19233:2016 Elektrische Einrichtungen für Messen, Steuern und Regeln - Analoge elektrische Signale

Fertigungsgenauigkeit

Axiales Laufspiel: +/-0,005mm
Radiale Ausrichtung: 0,01mm TIR

Qualitätsprüfung

Prüfung der Signalgenauigkeit des Gebers
Prüfung der Umgebungsabdichtung (Validierung der IP-Schutzart)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung > 15 kV, die die Isolationsschicht durchschlägt → Signal-Rausch-Verhältnis unter 40 dB, was zu Positionsfehlern > 5 Bogensekunden führt → Integrierte ESD-Schutzdioden mit einer Klemmspannung < 5,5 V und 1 ns Ansprechzeit

Thermische Ausdehnungsdifferenz zwischen Aluminiumgehäuse (23,1×10⁻⁶/°C) und Glascodierscheibe (8,5×10⁻⁶/°C) → Radiales Laufspiel > 25 µm bei 80°C, was zu Quadraturfehlern > 10% führt → Abstandshalter aus Invar-Legierung (1,2×10⁻⁶/°C CTE) mit Feder-Vorspannung von 20 N ± 2 N

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Positionsgeber

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Positionsgeber

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Was ist die Auflösung eines Positionsgebers?

Die Auflösung wird in Impulsen pro Umdrehung (für Drehgeber) oder Impulsen pro Millimeter (für Lineargeber) gemessen. Sie gibt die Anzahl der diskreten Positionen an, die der Geber pro Bewegungseinheit erfassen kann. Eine höhere Auflösung ermöglicht feinere Mikroverstellungen. Der genaue Wert hängt vom Modell ab und muss mit dem Hersteller bestätigt werden.

Wie funktioniert ein Positionsgeber?

Der Geber verwendet optische, magnetische oder kapazitive Sensorik. Wenn sich eine Welle oder eine lineare Skala bewegt, unterbricht oder moduliert sie ein Signalmuster. Dieses Muster wird in elektrische Impulse umgewandelt, die das Steuerungssystem zählt, um Position, Richtung und Geschwindigkeit zu bestimmen.

Welche Materialien werden in einem Positionsgeber verwendet?

Typische Materialien umfassen ein Gehäuse aus Aluminiumlegierung, eine Welle aus Edelstahl, eine Codescheibe oder Skala aus Glas oder Metall, fotoelektrische oder magnetische Sensoren und eine Leiterplatte mit integrierten Schaltungen. Spezifische Materialien können je nach Modell variieren.

Welche Normen gelten für Positionsgeber?

Normen wie ASME B40.100-2013 können als Beschaffungs- oder Verifizierungsreferenz dienen. Die Konformität des Gebers mit einer Norm muss jedoch mit dem Hersteller oder Lieferanten bestätigt werden, da das Verzeichnis keine Produkte zertifiziert.
