Technische Definition

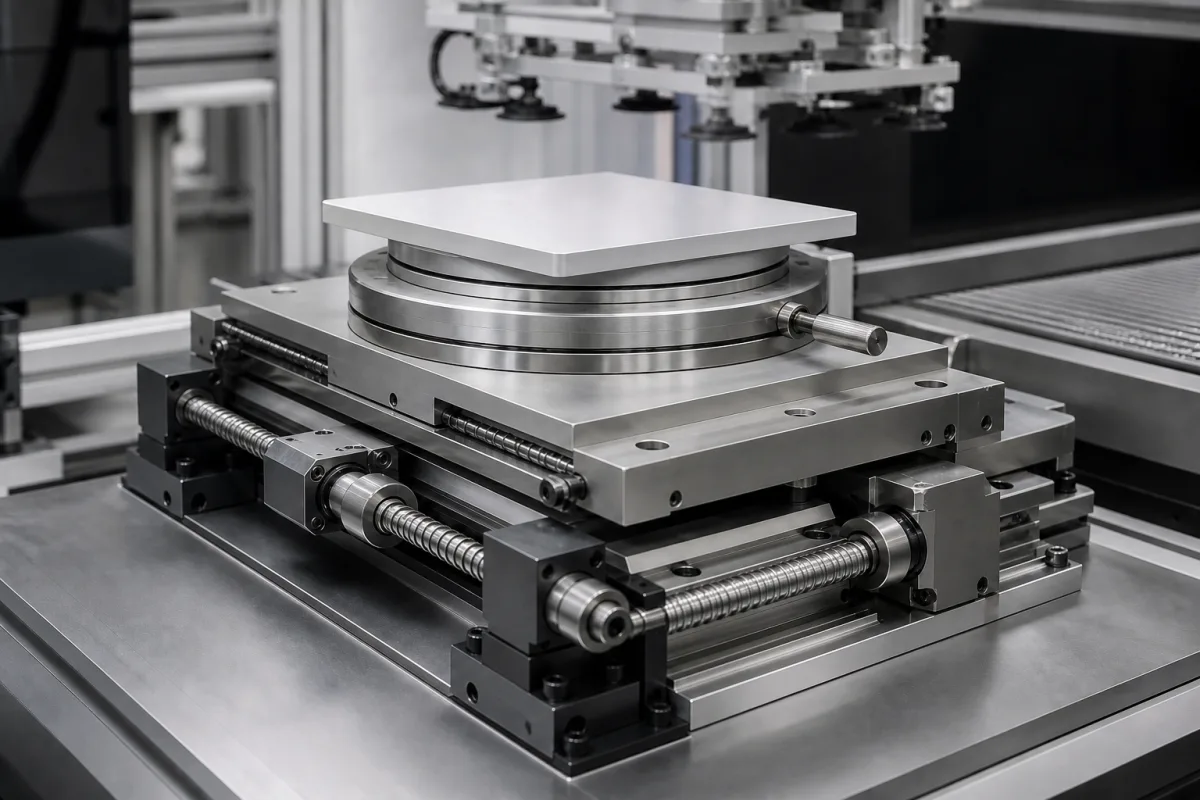

Der Positioniertisch ist eine kritische Unterkomponente des Präzisions-Stapelkopfes, die für die Erzielung und Aufrechterhaltung einer präzisen räumlichen Ausrichtung von Komponenten oder Werkzeugen während des Stapel- oder Montageprozesses verantwortlich ist. Er ermöglicht eine mikrometergenaue Positionierung durch gesteuerte Bewegung entlang einer oder mehrerer Achsen. Dieser Tisch ist typischerweise in den Rahmen des Stapelkopfes integriert und arbeitet unter geschlossenem Regelkreis, um eine wiederholbare, hochpräzise Platzierung zu gewährleisten. Das Design des Tisches umfasst einen Antriebsmechanismus, ein Führungssystem und Positionierungsrückmeldeelemente, die alle in einer kompakten Struktur für Industriemaschinen untergebracht sind. Seine Hauptfunktion besteht darin, Steuersignale in präzise mechanische Verschiebung umzuwandeln, sodass der Stapelkopf Komponenten mit hoher Konsistenz positionieren kann. Der Tisch ist in verschiedenen Konfigurationen erhältlich, mit Verfahrwegen von 25 bis 200 mm, Positioniergenauigkeit von ±0,005 bis ±0,02 mm (gemäß ISO 230-2) und Wiederholbarkeit von ±0,002 bis ±0,01 mm (gemäß ISO 230-2). Er kann maximale Lasten von 50 bis 500 kg aufnehmen und Geschwindigkeiten bis zu 500 mm/s erreichen. Antriebsarten umfassen Kugelgewindetrieb oder Linearmotor, mit Motorleistungen von 0,2 bis 2,0 kW. Der Tisch arbeitet mit einer Drehstromversorgung von 220/380 V AC (gemäß IEC 60038) und in einem Temperaturbereich von 0 bis 50 °C. Die Schutzart variiert von IP54 bis IP65 (gemäß IEC 60529). Führungsarten umfassen Linearführung oder Kreuzrollenführung, und die Materialien sind Aluminium oder Stahl. Das Gewicht des Tisches reicht von 5 bis 50 kg. Diese Spezifikationen sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Der Tisch ist für die Integration in Präzisionsmontagesysteme ausgelegt, und seine Leistung beeinflusst direkt die Gesamtgenauigkeit des Stapelprozesses. Die richtige Auswahl erfordert die Berücksichtigung von Last, Geschwindigkeit, Genauigkeit und Umgebungsfaktoren. Regelmäßige Wartung, einschließlich Schmierung und Inspektion von Verschleißteilen, ist unerlässlich, um die Leistung aufrechtzuerhalten. Wartungsmängel können zu Positionierfehlern, reduzierter Wiederholbarkeit und schließlich zum Ausfall führen. Die Verifizierung von Spezifikationen und die Einhaltung von Normen sollten mit dem Hersteller erfolgen.
Funktionsprinzip
Der Positioniertisch arbeitet typischerweise mit einem Antriebsmechanismus wie Trapezgewinde, Kugelgewindetrieb oder Linearmotor. Ein Controller sendet Signale an einen Motor (Schritt-, Servo- oder Linearmotor), der rotatorische Bewegung in präzise lineare Verschiebung umwandelt. Positionsrückmeldung von Encodern oder Maßstäben gewährleistet eine Regelung mit geschlossenem Regelkreis für eine genaue Positionierung relativ zum Referenzrahmen des Stapelkopfes. Das Führungssystem, entweder Linearführung oder Kreuzrollenführung, sorgt für eine reibungslose und steife Bewegung. Die Bewegung des Tisches wird durch Anpassung der Motorrotation oder -bewegung gesteuert, wobei Rückkopplungsschleifen Abweichungen korrigieren. Dies ermöglicht eine mikrometergenaue Positioniergenauigkeit und Wiederholbarkeit, die für präzise Stapelvorgänge unerlässlich ist.
