Auf Basis strukturierter CNFX-Herstellerprofile wird Linearführung im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

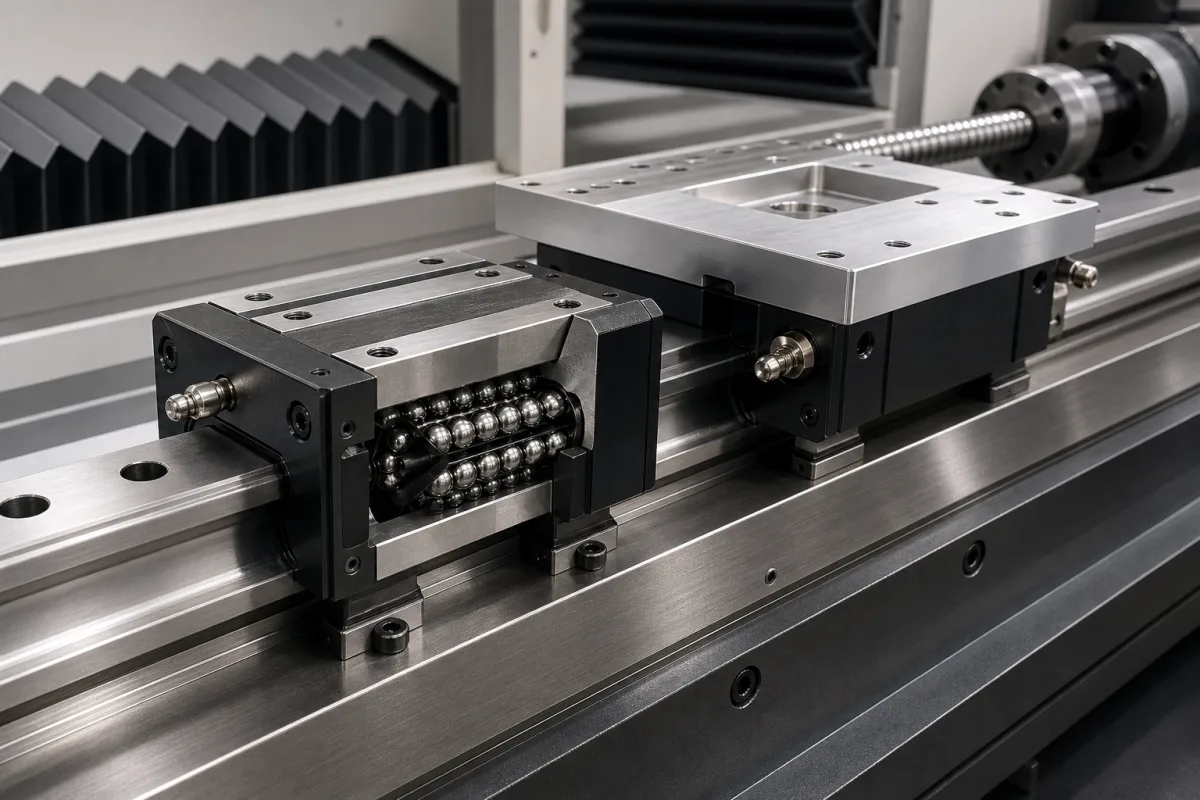

Ein typisches Linearführung wird durch die Baugruppe aus Schiene und Schlittenblock beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.
Ein präzises mechanisches Bauteil, das eine glatte, reibungsarme lineare Bewegung entlang einer festen Bahn ermöglicht.
Die Linearführung arbeitet nach dem Prinzip des Wälzkontakts zwischen präzisionsgeschliffenen Schienen und Wälzkörpern (typischerweise Kugeln oder Rollen). Die Wälzkörper zirkulieren innerhalb eines Schlittens, reduzieren die Reibung und ermöglichen eine glatte lineare Bewegung entlang der Schiene. Dieser Aufbau bietet hohe Steifigkeit, Tragfähigkeit und Positionsgenauigkeit für die beweglichen Komponenten des Hinteranschlag-Systems.
Ursache → Fehlermodus → Engineering-Maßnahme
Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.
Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.
| speed: | Bis zu 5 m/s (bei ordnungsgemäßer Schmierung) |
| accuracy: | ±0,005 bis ±0,05 mm/m (abhängig von der Präzisionsklasse) |
| Traglast: | N/A (statische/dynamische Tragzahl stattdessen) |
| Einsatztemperatur: | -20 °C bis +80 °C (Standard), bis +150 °C mit speziellen Dichtungen/Schmierung |
| load capacity: | Dynamisch: 5-50 kN, Statisch: 10-100 kN (variiert je nach Größe/Typ) |
Herstellerprofile mit passender Produktionsfähigkeit in China.
Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.
Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.
Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
Linearführungen sind wesentlich in CNC-Maschinen, Automatisierungsanlagen, 3D-Druckern, Verpackungsmaschinen und Robotersystemen, wo präzise lineare Bewegung für Positionier-, Schneid- oder Montagevorgänge erforderlich ist.
Linearführungen aus Kohlenstoffstahl bieten hohe Festigkeit und Haltbarkeit zu geringeren Kosten und sind ideal für allgemeine industrielle Anwendungen. Edelstahl-Führungen bieten überlegene Korrosionsbeständigkeit, was sie für die Lebensmittelverarbeitung, Medizingeräte oder Umgebungen mit Feuchtigkeit oder Chemikalien geeignet macht.
Regelmäßige Reinigung zur Entfernung von Schmutz, ordnungsgemäße Schmierung der Wälzkörper, Inspektion der Schlitten- und Schienenausrichtung sowie Überprüfung der Endkappen auf sichere Befestigung gewährleisten einen reibungslosen Betrieb und verlängern die Lebensdauer Ihres Linearführungssystems.
