Technische Definition

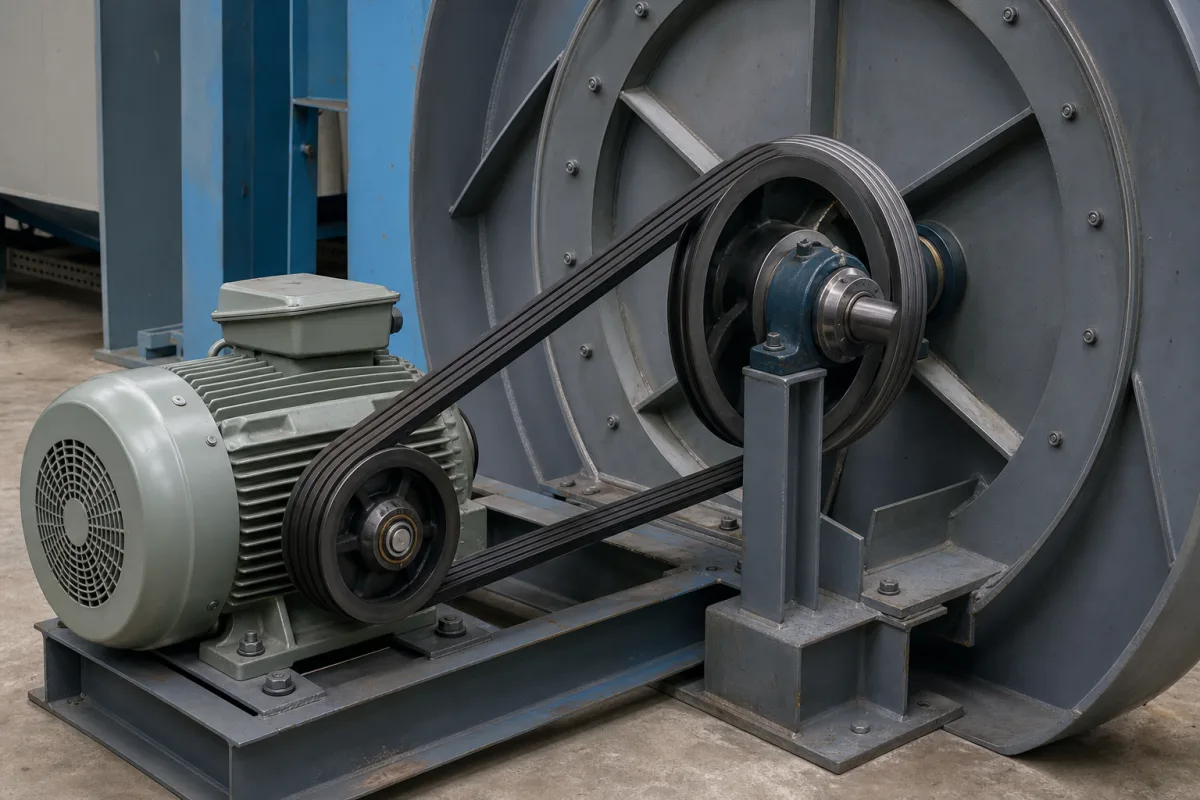

In einer Ventilatorbaugruppe dient das Riemenscheiben- und Riemensystem als mechanische Verbindung, die Drehmoment und Drehbewegung von der Antriebswelle des Elektromotors auf die Welle überträgt, die mit den Ventilatorflügeln verbunden ist. Die Riemenscheibe ist ein Rad mit einer gerillten Felge, die den Riemen führt und spannt, während der Riemen eine flexible Schlaufe ist, die durch Reibung in die Rillen der Riemenscheibe greift. Dieses System ermöglicht eine Geschwindigkeitsanpassung durch unterschiedliche Riemenscheibendurchmesser, bietet Vibrationsdämpfung und Überlastschutz durch Riemenschlupf. Riemenscheiben und Riemen bestehen typischerweise aus Materialien wie Gusseisen, Stahl, Polyurethan oder Gummi, abhängig von den Anwendungsanforderungen. Zu den wichtigsten Parametern gehören Außendurchmesser der Riemenscheibe (50–500 mm), Riemenbreite (10–100 mm), Riemenlänge (500–5000 mm), Übersetzungsverhältnis (1–5), Nennleistung (0,25–75 kW), Riemengeschwindigkeit (5–40 m/s), Betriebstemperatur (-30 bis 80 °C), Riemenscheibenmaterial (z. B. GG25 nach DIN 1691), Riemenmaterial (z. B. CR nach ISO 1813), Riemenscheibengewicht (0,5–50 kg), Riemenspannung (50–500 N) und Achsabstand (100–2000 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 4183, ISO 4184, ISO 5292 und ISO 1813 werden als Referenz für Abmessungen und Leistungsspezifikationen herangezogen. Bei der Auswahl eines Riemenscheiben- und Riemensystems sollten Sie das erforderliche Übersetzungsverhältnis, die Kraftübertragung und die Umgebungsbedingungen berücksichtigen. Stellen Sie sicher, dass Riemenscheibe und Riemen mit den Wellen von Motor und Ventilator kompatibel sind, und sorgen Sie für eine ordnungsgemäße Spannung, um Schlupf oder übermäßige Lagerbelastung zu vermeiden. Regelmäßige Wartung umfasst die Überprüfung von Riemenspannung, Verschleiß und Ausrichtung. Anzeichen für Ausfälle sind sichtbare Risse, Abnutzung oder Glanzbildung am Riemen, ungewöhnliche Geräusche oder Vibrationen. Konsultieren Sie immer den Hersteller oder Lieferanten, um modellspezifische Werte und die Einhaltung geltender Normen zu bestätigen.
Funktionsprinzip
Der Motor dreht die Antriebsscheibe, die über Reibung den Riemen in Bewegung versetzt. Der Riemen überträgt diese Rotationskraft auf die an der Ventilatorwelle befestigte Abtriebsscheibe. Die Spannung im Riemen hält den richtigen Kontakt mit den Rillen der Riemenscheibe aufrecht und gewährleistet eine effiziente Kraftübertragung ohne Schlupf unter normalen Betriebsbedingungen. Das Übersetzungsverhältnis wird durch die Durchmesser der Antriebs- und Abtriebsscheiben bestimmt. Die Riemenspannung muss im angegebenen Bereich eingestellt werden, um Schlupf und übermäßigen Lager verschleiß zu vermeiden. Überlastschutz wird durch Riemenschlupf gewährleistet, der auftritt, wenn das Drehmoment die Reibungskapazität übersteigt.
