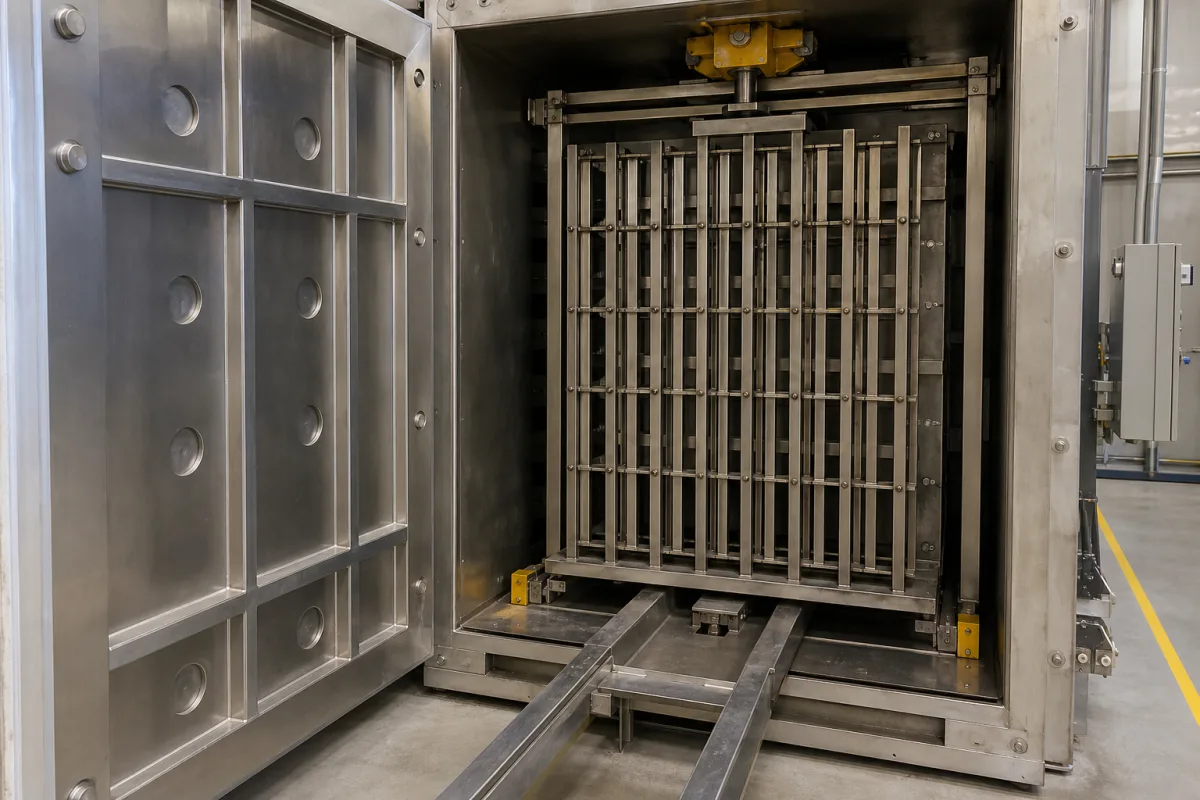

Strahlungsquellen-Gestell

Das Strahlungsquellen-Gestell ist eine kritische Sicherheitskomponente der automatisierten Gamma-Sterilisationslinie, die dazu dient, radioaktive Quellen (typischerweise Kobalt-60 oder Cäsium-137) in der Bestrahlungskammer präzise zu positionieren und zu sichern. Es gewährleistet eine korrekte Quellengeometrie für eine gleichmäßige Dosisverteilung und bietet mechanische Stabilität sowie Integrationspunkte für die Strahlenabschirmung. Das Gestell wird aus Materialien gefertigt, die gegen Gammastrahlung und Korrosion beständig sind, darunter Edelstahl der Güten 304L bis 316L, Bleiabschirmungskomponenten und strahlungsbeständige Polymere. Die Konstruktion bietet eine Quellenkapazität von 12 bis 48 Positionen mit einem Mittenabstand von 50 bis 100 mm. Die Gesamtabmessungen betragen 1200 bis 2400 mm in der Höhe, 600 bis 1200 mm in der Breite und 400 bis 800 mm in der Tiefe. Das Gestell ist für den Dauerbetrieb bei Temperaturen bis 150 °C ausgelegt und kann eine Gesamtabsorptionsdosis von 1×10^6 Gy ohne Degradation aufnehmen, gemäß ISO 11137. Die Positioniertoleranz wird innerhalb von ±0,5 mm gehalten, um eine gleichmäßige Dosis zu gewährleisten, und die Oberflächengüte ist mit Ra 0,8–1,6 μm spezifiziert, um Kontamination zu minimieren und die Reinigung zu erleichtern. Die maximale Lastkapazität, einschließlich Quellen und Struktur, beträgt 500 bis 2000 kg. Die Korrosionsbeständigkeit wird durch Salzsprühtest nach ASTM B117 mit einer Bestehensdauer von 500 Stunden verifiziert. Das Funktionsprinzip des Gestells besteht darin, Quellenstifte oder -platten mechanisch in vorgegebenen geometrischen Konfigurationen zu tragen. Während der Sterilisationszyklen durchlaufen Produkte das von den auf dem Gestell montierten Quellen erzeugte Strahlungsfeld. Das Design gewährleistet eine konsistente Quellenpositionierung für eine zuverlässige Dosisabgabe und ermöglicht gleichzeitig das Be- und Entladen der Quellen während Wartungsarbeiten. Diese Komponente ist integral für die Sicherheit und Wirksamkeit des Sterilisationsprozesses, und ihre Spezifikationen müssen mit dem rechtlichen Hersteller für spezifische Modelle und Anwendungen verifiziert werden.
