Sicherheitslichtvorhänge

Auf Basis strukturierter CNFX-Herstellerprofile wird Sicherheitslichtvorhänge im Bereich Kraftfahrzeugherstellung anhand von Schutzfeldhöhe bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Sicherheitslichtvorhänge wird durch die Baugruppe aus Sender-Einheit und Empfängereinheit beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Photoelektrische Sicherheitseinrichtungen, die einen unsichtbaren Schutzschirm erzeugen, um Eindringen in gefährliche Roboterarbeitszonen zu erkennen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

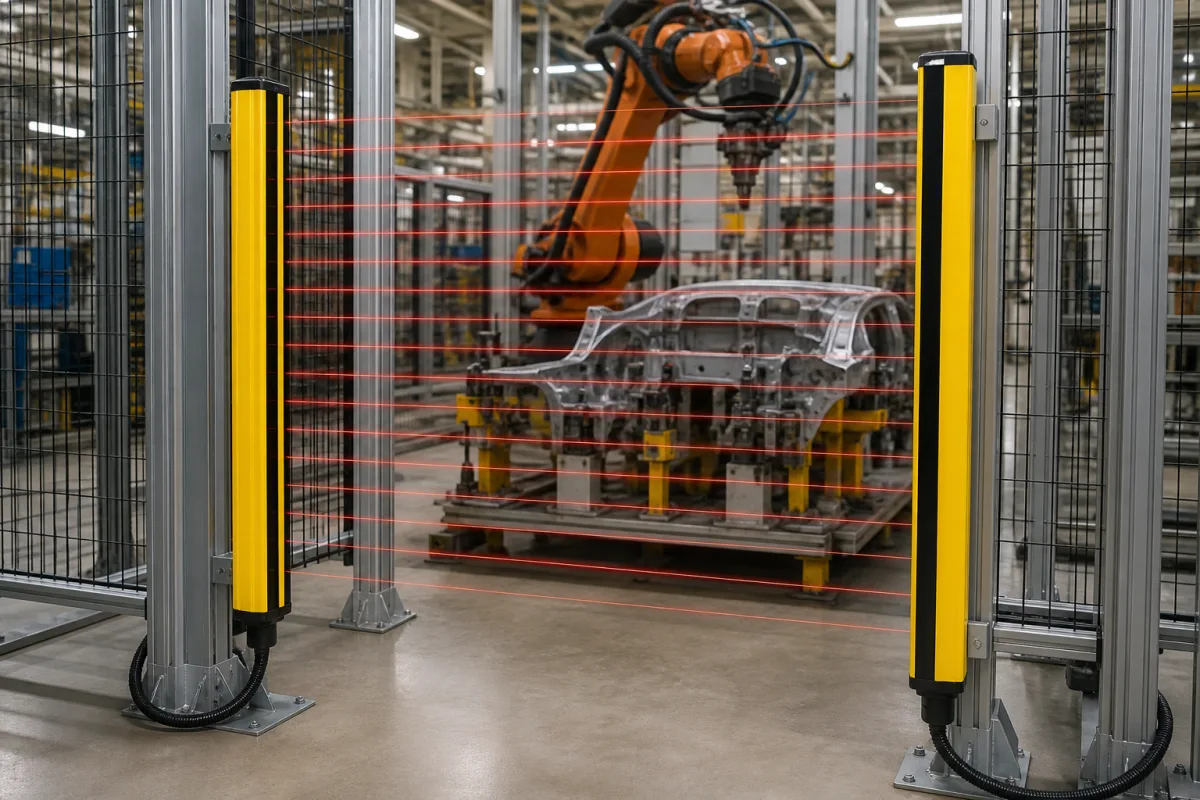

Sicherheitslichtvorhänge in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Sicherheitslichtvorhänge sind kritische Sicherheitskomponenten im intelligenten Roboter-Body-in-White-Montagesystem. Sie errichten eine schützende optische Barriere um Roboter-Schweiß-, Handhabungs- und Montagestationen. Wenn ein Objekt oder eine Person die Infrarotlichtstrahlen unterbricht, sendet das System sofort ein Stoppsignal an die Roboter und Maschinen, wodurch Kollisionen verhindert und die Sicherheit des Bedieners während automatisierter Fahrzeugkarosseriemontagevorgänge gewährleistet wird. Diese Geräte sind so konzipiert, dass sie die Anforderungen der Norm IEC 61496 erfüllen, die für berührungslos wirkende Schutzeinrichtungen gilt. Die Schutzhöhe reicht von 150 bis 1200 mm und ermöglicht eine Auswahl basierend auf der Höhe der Gefahrenzone. Auflösungsoptionen von 14 bis 30 mm ermöglichen Finger- oder Handdetektion, wobei kleinere Werte eine höhere Sicherheit bieten. Die Ansprechzeit beträgt 10 bis 30 ms, wobei schnellere Reaktion für höhere Maschinengeschwindigkeiten geeignet ist. Der Arbeitsbereich, also der Abstand zwischen Sender und Empfänger, liegt zwischen 0,3 und 6 Metern. Die Versorgungsspannung beträgt 24 V DC ±10 %, typisch für industrielle Anwendungen. Ausgänge sind zwei PNP-Sicherheitsausgänge (OSSD). Schutzarten von IP65 bis IP67 gewährleisten Staubdichtigkeit und Wasserschutz. Die Betriebstemperatur liegt zwischen -10 und 55 °C, außerhalb dieses Bereichs kann die Leistung beeinträchtigt werden. Das Gehäuse besteht aus Aluminiumlegierung mit Polycarbonat-Fenstern und ist für industrielle Umgebungen langlebig. Das Gewicht variiert je nach Schutzhöhe zwischen 1,5 und 8 kg. Diese Spezifikationen sind Referenzbereiche; verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten vor Beschaffung und Installation.

Funktionsprinzip

Sicherheitslichtvorhänge funktionieren, indem sie parallele Infrarotlichtstrahlen von einem Sender zu einer Empfängereinheit aussenden. Der Empfänger überwacht kontinuierlich die Integrität aller Strahlen. Jede Unterbrechung eines oder mehrerer Strahlen, die ein Eindringen in den geschützten Bereich anzeigt, löst ein sicherheitsbewertetes Ausgangssignal aus (typischerweise über OSSD - Output Signal Switching Device), das die gesteuerte Maschinerie (Roboter) anweist, in einen sicheren Zustand überzugehen, entweder durch Anhalten der Bewegung oder Reduzierung der Geschwindigkeit auf sichere Werte. Das System ist fail-safe ausgelegt, sodass jede Fehlfunktion oder Strahlunterbrechung zu einem sicheren Zustand führt. Die Ansprechzeit, typischerweise 10-30 ms, ist entscheidend für einen rechtzeitigen Maschinenstopp. Die Auflösung bestimmt die kleinste erkennbare Objektgröße, mit 14 mm für Fingererkennung und 30 mm für Handerkennung. Die Schutzhöhe muss die gesamte Gefahrenzone abdecken. Der Arbeitsbereich definiert die maximale Entfernung zwischen Sender und Empfänger. Korrekte Ausrichtung und regelmäßige Tests sind unerlässlich, um die Sicherheitsintegrität zu erhalten.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Schutzfeldhöhe150–1200 mmSelect based on the height of the hazardous zone.IEC 61496
Auflösung14–30 mmFinger or hand detection; smaller for higher safety.IEC 61496
Ansprechzeit10–30 msFaster for higher machine speeds.IEC 61496
Reichweite0.3–6 mDistance between transmitter and receiver.IEC 61496
Versorgungsspannung24 ±10% V DCTypical industrial DC supply.IEC 61496
Ausgangstyp2 × PNPSafety outputs; OSSD.IEC 61496
SchutzartIP65–IP67Dust-tight and water-resistant.IEC 60529
Betriebstemperatur-10–55 °COutside this range may affect performance.IEC 61496
GehäusematerialAluminum + PCDurable for industrial environments.
Gewicht1.5–8 kgDepends on protective height.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Gehäuse aus Aluminiumlegierung Schutzfenster aus Polycarbonat Infrarot-LEDs Fototransistor-Empfänger Leiterplatte mit sicherheitsbewerteter Schaltung

Komponenten / BOM

Components / BOM
  • Sender-Einheit
    Sendet parallele Infrarot-Lichtstrahlen zur Erzeugung des Schutzschirms
    Material: Aluminiumgehäuse mit Polycarbonat-Fenster
  • Empfängereinheit
    Erfasst die Infrarotstrahlen und überwacht auf Unterbrechungen
    Material: Gehäuse aus Aluminium mit Fototransistor-Array
  • Steuereinheit
    Verarbeitet Erfassungssignale und gibt Sicherheits-Stoppbefehle aus
    Material: Leiterplatte mit sicherheitsbewerteten Relais und Prozessoren
  • Montagewinkel
    Befestigt Sender- und Empfängereinheiten am Montagesystemrahmen
    Material: Stahl mit korrosionsbeständiger Beschichtung

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Umgebungslichtintensität über 100.000 Lux → Fotodiodensättigung, die falsche negative Erkennung verursacht → Infrarot-Pulsmodulation bei 455 kHz mit optischer Bandpassfilterung
Vibrationsamplitude über 2,5 g bei Frequenzen unter 100 Hz → Optische Fehlausrichtung über 0,1° Winkelabweichung → Kinematische Montage mit 6-DOF-Vibrationsisolierung und Laserausrichtungsverifizierung

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-20 m
Belastungs- und Ausfallgrenzen
Erkennungsauflösung überschreitet 14 mm Strahlabstand bei 20 m Entfernung
Strahldivergenz über 0,5° verursacht Überlappung benachbarter Strahlen und erzeugt nicht erkennbare Eindringungspfade durch den Schutzschirm
Fertigungskontext
Sicherheitslichtvorhänge wird innerhalb von Kraftfahrzeugherstellung nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Sicherheitslichtvorhang Roboter-Montagesicherheit IEC 61496 berührungslos wirkende Schutzeinrichtung Body-in-White-Montage

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Intelligentes roboterbasiertes Rohbau-Montagesystem
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nur Atmosphärendruck (nicht unter Druck stehende Umgebungen)
Weitere Spezifikationen:Schutzhöhe: 150 mm bis 2000 mm, Auflösung: 14 mm bis 40 mm, Ansprechzeit: ≤20 ms, Schutzart: IP65/IP67
Betriebstemperatur:-10 °C bis +55 °C (Betrieb), -25 °C bis +70 °C (Lagerung)
Montage- und Anwendungskompatibilität
Industrielle RoboterzellenAutomatisierte MontagelinienVerpackungsmaschinenbereiche
Nicht geeignet: Hochvibrationsumgebungen mit kontinuierlichem mechanischem Stoß
Auslegungsdaten
  • Erforderliche Schutzhöhe (mm)
  • Benötigte minimale Objektauflösung (mm)
  • Erforderlicher Sicherheitsabstand zur Gefahrenstelle (mm)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Optische Fehlausrichtung
Ursache: Mechanische Vibration, thermische Ausdehnung oder physikalischer Aufprall, der dazu führt, dass Sender- und Empfängerstrahlen aus der Ausrichtung fallen, was zum Verlust der Sicherheitsfunktion oder zu Störungsauslösungen führt.
Verschmutzung optischer Oberflächen
Ursache: Akkumulation von Staub, Öl oder Schmutz auf Sender-/Empfängerlinsen, die die Lichtübertragung reduziert und potenziell zu Fehlern bei der Eindringungserkennung oder falschen Sicherheitssignalen führt.
Wartungsindikatoren
  • Intermittierende oder anhaltende 'Stummschaltung' oder 'Ausblendung' von Strahlen ohne Bedienerintervention
  • Sichtbare Ansammlung von Verunreinigungen auf Sender-/Empfängerlinsen oder hörbarer Alarm, der Strahlenblockierung anzeigt
Technische Hinweise
  • Implementieren Sie regelmäßige Ausrichtungsverifizierung mit herstellerempfohlenen Werkzeugen und Verfahren, insbesondere nach Wartung oder Verlagerung der Ausrüstung
  • Etablieren Sie einen vorbeugenden Reinigungsplan für optische Oberflächen unter Verwendung geeigneter nicht-abrasiver Reinigungsmittel und fusselfreier Materialien, während Sie Umgebungskontrollen zur Minimierung von Verschmutzungseintritt sicherstellen

Konformität und Fertigungsnormen

Referenznormen
ISO 13855:2010 - Sicherheit von Maschinen - Anordnung von Schutzeinrichtungen im Hinblick auf Annäherungsgeschwindigkeiten von KörperteilenANSI B11.19-2019 - Leistungskriterien für SchutzeinrichtungenIEC 61496-1:2020 - Sicherheit von Maschinen - Berührungslos wirkende Schutzeinrichtungen - Teil 1: Allgemeine Anforderungen und Prüfungen
Fertigungsgenauigkeit
  • Strahlausrichtungsgenauigkeit: +/- 0,5°
  • Ansprechzeit: +/- 10 % des spezifizierten Wertes
Qualitätsprüfung
  • Funktionale Sicherheitsprüfung (einschließlich Ansprechzeit, Stummschaltfunktion und Überbrückungsverifizierung)
  • Umgebungsbeständigkeitsprüfung (IP-Schutzartvalidierung für Staub-/Wassereintritt und Temperaturwechsel)

Hersteller von Sicherheitslichtvorhänge

3 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Dongguan Dadi Electronic Technology Co., Ltd.
· CN
Fertigt außerdem: Safety Interlock Switch、Photo-eye Sensors、Photoelectric Sensor und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Safety Light Curtains”
Quellseite ansehen ↗ dadisick.com · geprüft am 2026-08-31
Profil ansehen Anfrage senden
Yueqing Yumo Electric Co., Ltd.
· CN
Fertigt außerdem: Programmable Logic Controller (PLC)、Programmable Logic Controller、Human-Machine Interface und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Safety Light Curtains”
Quellseite ansehen ↗ yumoelectric.com · geprüft am 2026-08-30
Profil ansehen Anfrage senden
YUEQING YUMO ELECTRIC CO.,LTD
· CN
Fertigt außerdem: Check Valve、Diaphragm Valve、Butterfly Valve und 9 weitere
Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt
Bezeichnung auf der Website: “Safety Light Curtains”
Quellseite ansehen ↗ yumoelectric.com · geprüft am 2026-08-28
Profil ansehen Anfrage senden

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Zusammengestellt und quellengeprüft vom CNFX-Redaktionsteam. Jeder Hersteller oben verweist auf die Seite der firmeneigenen Website, auf der das Produkt aufgeführt ist, mit dem Datum unserer Prüfung.Quellen und Prüfung · Seite aktualisiert am 2026-09-16

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Aktuatormotor

Ein Elektromotor, der elektrische Energie in präzise mechanische Bewegung umwandelt, um einen Aktuatormechanismus anzutreiben.

Spezifikationen ansehen ->
Ausrichtungsunterstützungssystem

Eine Präzisionsführungskomponente, die die korrekte Positionierung und Ausrichtung von Elementen in einem industriellen System gewährleistet.

Spezifikationen ansehen ->
Automatisierte Montagelinie

Eine automatisierte Montagelinie ist ein Produktionssystem, das automatisierte Maschinen und Steuerungssysteme verwendet, um Komponenten ohne kontinuierliche menschliche Eingriffe zu Endprodukten zusammenzusetzen.

Spezifikationen ansehen ->
Automatische Montagelinien

Integrierte Systeme aus Maschinen, Robotern und Förderbändern, die Produkte durch sequenzielle Operationen ohne menschliches Eingreifen automatisch montieren.

Spezifikationen ansehen ->

Häufige Fragen

Was ist die Schutzhöhe und wie wähle ich sie aus?

Die Schutzhöhe reicht von 150 bis 1200 mm. Wählen Sie sie basierend auf der Höhe der Gefahrenzone, die überwacht werden muss. Der Vorhang muss den gesamten Bereich abdecken, in dem ein Eindringen zu Verletzungen führen könnte. Verifizieren Sie die genaue Höhe für Ihre Anwendung mit dem Hersteller.

Welche Auflösung benötige ich für Finger- oder Handdetektion?

Die Auflösungsoptionen sind 14 mm für Fingererkennung und 30 mm für Handerkennung. Eine kleinere Auflösung bietet höhere Sicherheit, da kleinere Objekte erkannt werden. Wählen Sie basierend auf dem kleinsten Körperteil, das in den Gefahrenbereich gelangen könnte. Bestätigen Sie dies mit dem Hersteller für Ihre spezifische Risikobewertung.

Wie beeinflusst die Ansprechzeit die Sicherheit?

Die Ansprechzeit beträgt 10-30 ms. Schnellere Ansprechzeiten sind für höhere Maschinengeschwindigkeiten erforderlich, um sicherzustellen, dass die Maschine stoppt, bevor eine Person die Gefahr erreichen kann. Die Gesamtstoppzeit der Maschine muss in die Sicherheitsabstandsberechnung einbezogen werden. Verifizieren Sie die Ansprechzeit des spezifischen Modells und integrieren Sie sie in Ihr Sicherheitssystemdesign.

Was sind die Umgebungsbewertungen und Betriebsbedingungen?

Die Schutzart ist IP65-IP67, was Staubdichtigkeit und Wasserschutz bedeutet. Die Betriebstemperatur liegt zwischen -10 und 55 °C. Außerhalb dieses Bereichs kann die Leistung beeinträchtigt werden. Stellen Sie sicher, dass die Installationsumgebung diese Bedingungen erfüllt. Für raue Umgebungen konsultieren Sie den Hersteller für geeignete Modelle.

Kann ich Hersteller direkt kontaktieren?
