Technische Definition

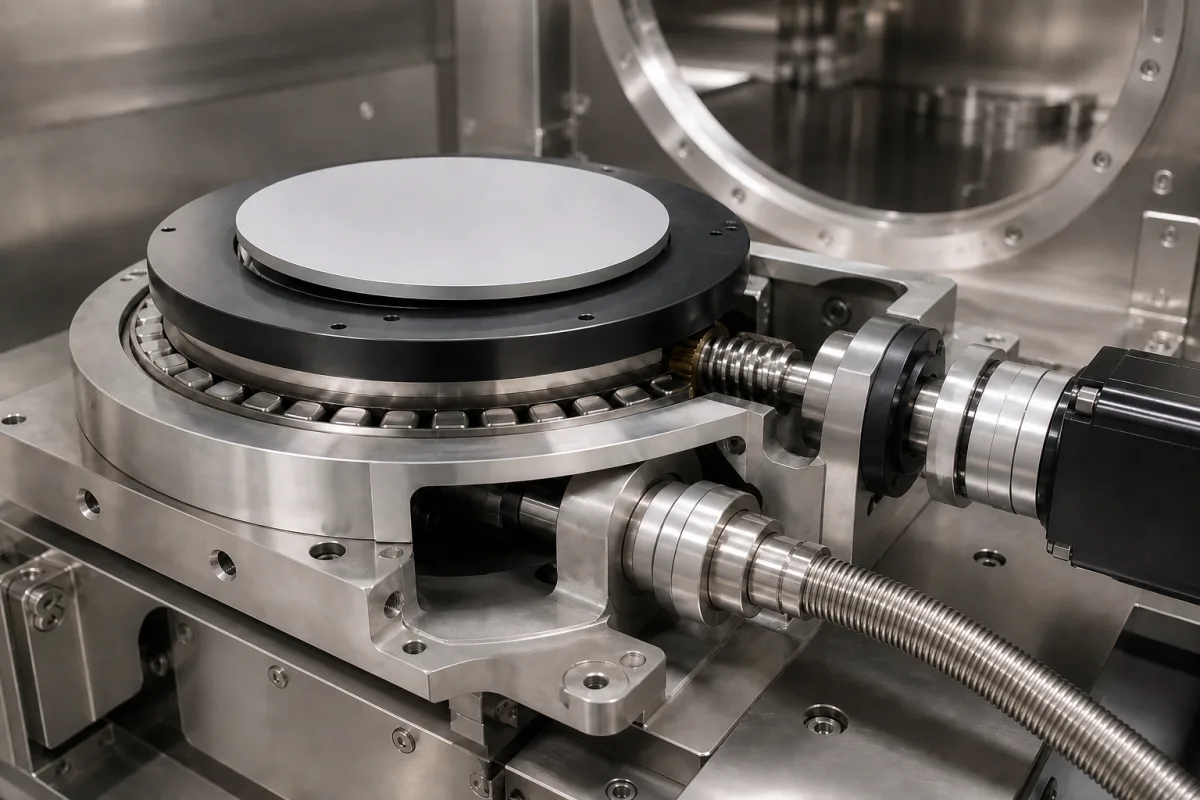

Die Rotationsschnittstelle ist eine präzise mechanische Komponente in einem Substrathalter-System, die kontrollierte Drehbewegungen ermöglicht. Sie erlaubt es, Substrate während Fertigungsprozessen in bestimmten Winkelpositionen zu positionieren, auszurichten oder zu bearbeiten. Die Schnittstelle besteht typischerweise aus Lagerflächen, Ausrichtungsmerkmalen und Antriebsverbindungspunkten, die eine reibungslose Rotation bei gleichzeitiger präziser Positionierung und Lastübertragung zwischen stationären und rotierenden Teilen gewährleisten. Sie ist aus Edelstahl (Güten 304 bis 316L) gefertigt und enthält Präzisionslager. Sie ist für Anwendungen mit hohen Anforderungen an Genauigkeit und Zuverlässigkeit ausgelegt. Zu den wichtigsten Parametern gehören Nenndrehmoment (50–500 N·m), maximale Drehzahl (100–3000 U/min), Rotationsgenauigkeit (±0,05°), axiale Tragfähigkeit (10–100 kN), radiale Tragfähigkeit (5–50 kN), Betriebstemperatur (-40 bis 85 °C), Schutzart (IP54–IP65 nach IEC 60529), Gewicht (2–15 kg), Umkehrspiel (≤0,1°) und Lebensdauer (10.000–50.000 Stunden). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Auswahl der Schnittstelle erfolgt basierend auf Lastanforderungen, Drehzahl, Genauigkeit und Umgebungsbedingungen. Korrekte Montage, Ausrichtung und Wartung sind entscheidend für Leistung und Langlebigkeit. Das Überschreiten der angegebenen Grenzen kann Vibrationen, Verschleiß, Lagerausfall oder Durchbiegung verursachen. Konsultieren Sie immer den Hersteller für modellspezifische Daten und Konformität.
Funktionsprinzip
Die Rotationsschnittstelle ermöglicht kontrollierte Drehbewegungen zwischen stationären und rotierenden Komponenten. Sie umfasst Lagerflächen, die axiale und radiale Lasten aufnehmen, Ausrichtungsmerkmale, die eine präzise Positionierung gewährleisten, und Antriebsverbindungspunkte, die Drehmoment von einem externen Motor oder Aktuator übertragen. Die Lager ermöglichen eine reibungslose Rotation mit minimaler Reibung, während die Ausrichtungsmerkmale die Rotationsachse aufrechterhalten und Fehlausrichtungen verhindern. Die Antriebsverbindung überträgt die Rotationskraft, sodass der Substrathalter in bestimmte Winkelpositionen gedreht werden kann. Das Design balanciert Lastkapazität, Drehzahl und Genauigkeit aus, wobei Parameter wie Nenndrehmoment, maximale Drehzahl und Rotationsgenauigkeit den Betriebsbereich definieren. Richtige Schmierung und Abdichtung sind unerlässlich, um Leistung zu erhalten und Kontamination zu verhindern.
