Technische Definition

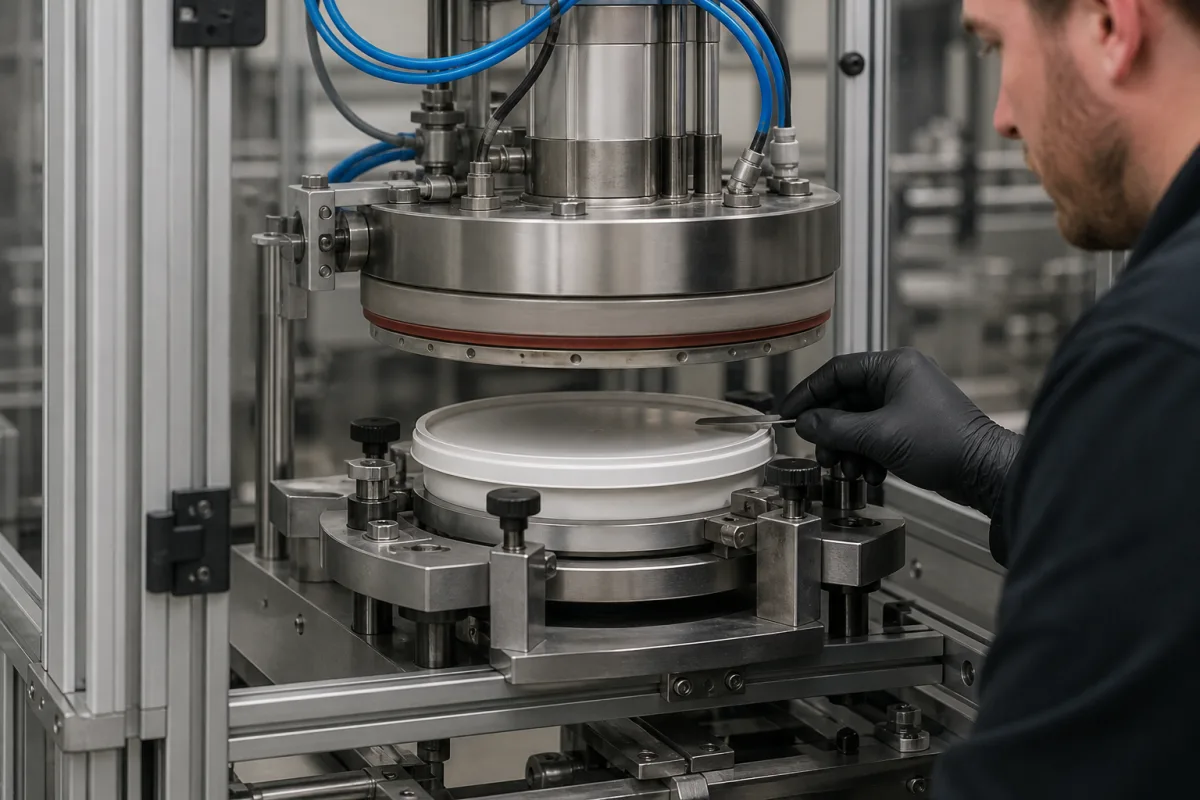

Der Dichtkopf ist eine kritische Komponente des automatisierten Druckprüfsystems für Getränkebehälter, die direkt mit Getränkebehältern (Flaschen, Dosen) in Kontakt tritt, um eine hermetische Abdichtung herzustellen. Er stellt sicher, dass während der Prüfzyklen kein Druckverlust auftritt, wodurch eine genaue Messung der Behälterintegrität und des Druckwiderstands ermöglicht wird. Der Kopf verfügt typischerweise über eine nachgiebige Dichtfläche, die sich an Behälteröffnungen anpasst und wiederholte Prüfzyklen standhält. Der Dichtkopf wird aus Materialien wie Edelstahl 316L, lebensmittelechtem Silikon und PTFE hergestellt und ist auf Langlebigkeit und Kompatibilität mit Lebensmittel- und Getränkeprodukten ausgelegt. Zu den wichtigsten Parametern gehören eine Dichtkraft von 500–1200 N, ein Betriebsdruck von 1,0–1,6 bar, ein Temperaturbereich von -20 bis 80 °C und ein Dichtdurchmesser von 20–60 mm. Dichtmaterialien können je nach chemischer Kompatibilität aus NBR, FKM oder EPDM gewählt werden, während Körpermaterialien SS304, SS316 oder AL6061 umfassen. Die Oberflächenrauheit ist mit Ra 0,4–0,8 μm (ISO 4287) spezifiziert, und die Konzentrizität beträgt ≤0,05 mm (ISO 1101). Die Leckrate bei Nenndruck beträgt ≤0,01 cm³/min, und die Lebensdauer liegt je nach Dichtmaterial und Druck zwischen 100.000 und 500.000 Zyklen. Das Gewicht variiert zwischen 0,5 und 2,0 kg. Diese Werte sind Referenzbereiche und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Der Dichtkopf funktioniert, indem er eine kontrollierte Abwärtskraft auf die Behälteröffnung ausübt und ein nachgiebiges Dichtelement (wie einen O-Ring oder eine Dichtung) zusammendrückt, um eine luftdichte Schnittstelle zu schaffen. Während des Tests hält der Kopf konstanten Druck gegen den Behälter aufrecht, während Innendruck angewendet wird, wodurch ein Entweichen des Prüfmediums (typischerweise Luft oder Inertgas) verhindert wird. Die richtige Auswahl erfordert die Berücksichtigung von Behälterhalsgröße, Betriebsdruck, Temperatur und chemischer Kompatibilität. Zu den Verifikationsfragen gehören die Bestätigung der Dichtkraft und Leckrate für den vorgesehenen Prüfzyklus. Wartungssignale umfassen sichtbaren Verschleiß am Dichtelement, erhöhte Leckage oder Schwierigkeiten beim Erreichen einer Abdichtung. Die Versagensgrenzen sind überschritten, wenn der Dichtkopf den erforderlichen Druck nicht aufrechterhalten kann oder dauerhafte Verformung zeigt.
Funktionsprinzip
Der Dichtkopf funktioniert, indem er eine kontrollierte Abwärtskraft auf die Behälteröffnung ausübt und ein nachgiebiges Dichtelement (wie einen O-Ring oder eine Dichtung) zusammendrückt, um eine luftdichte Schnittstelle zu schaffen. Während des Tests hält der Kopf konstanten Druck gegen den Behälter aufrecht, während Innendruck angewendet wird, wodurch ein Entweichen des Prüfmediums (typischerweise Luft oder Inertgas) verhindert wird. Die Kraft liegt typischerweise im Bereich von 500–1200 N, und die Dichtung muss Betriebsdrücken bis zu 1,6 bar standhalten. Das nachgiebige Element passt sich der Behälteröffnung an und gleicht geringfügige Abweichungen in den Halsmaßen aus. Die Oberflächengüte und Konzentrizität des Kopfes gewährleisten eine gleichmäßige Kraftverteilung und zuverlässige Abdichtung über viele Zyklen.
