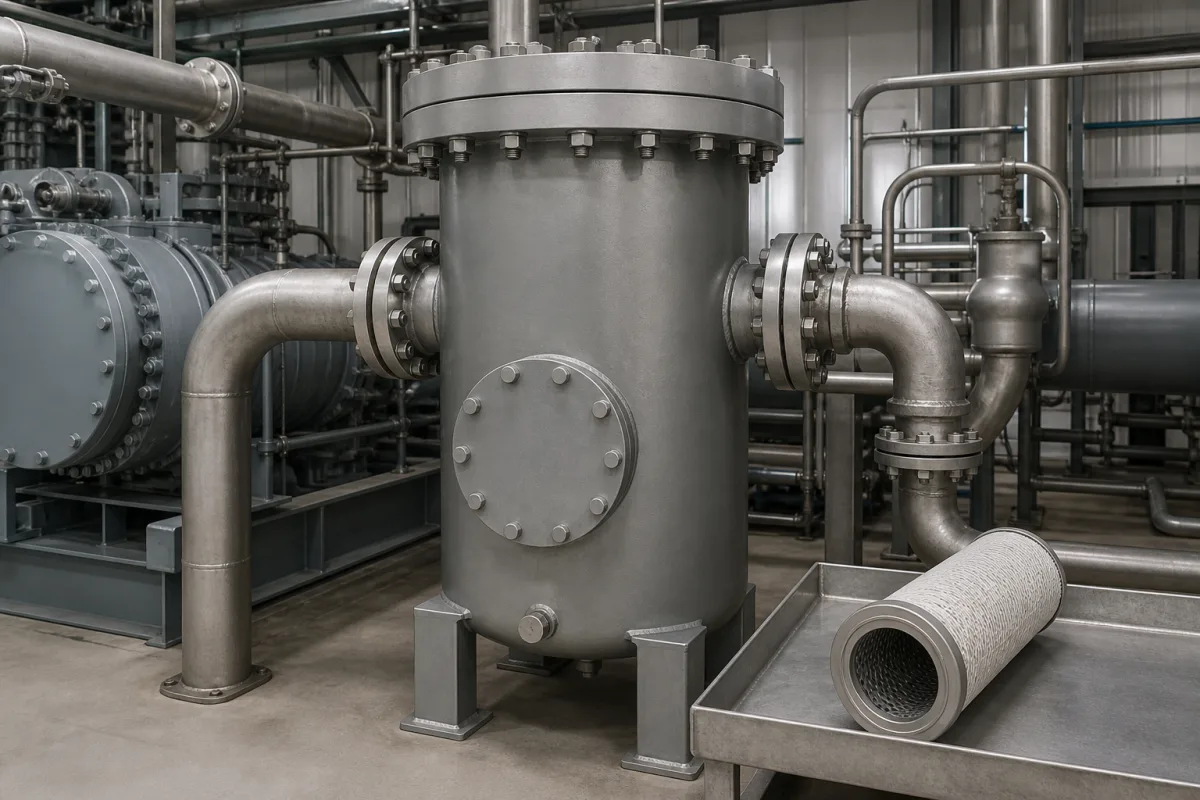

Abscheidergehäuse

Das Abscheidergehäuse ist die Hauptstrukturkomponente eines Ölabscheiders, die die internen Trennmechanismen umschließt und schützt, Montagepunkte für andere Komponenten bereitstellt und die Druckintegrität des Trennsystems aufrechterhält. Es dient als primärer Behälter, in dem die Öl-Gas-Trennung stattfindet. Das Gehäuse wird typischerweise aus Materialien wie Kohlenstoffstahl, Edelstahl oder Aluminiumlegierung hergestellt und ist so ausgelegt, dass es spezifizierte Auslegungsdrücke und -temperaturen standhält. Typische Auslegungsparameter umfassen einen Auslegungsdruckbereich von 1,0–1,6 MPa, einen Auslegungstemperaturbereich von -40 bis 85 °C und Nenndurchmesser von 50 bis 300 mm (gemäß ISO 7005). Die Wanddicke reicht von 5 bis 20 mm (gemäß ASME B16.34), und die Oberflächenrauheit an Dichtflächen ist mit Ra 0,8–3,2 μm (gemäß ISO 1302) spezifiziert. Materialgüten können von Q235B bis 304 reichen (gemäß GB/T 700 und ASTM A240), mit einem Gehäusegewicht von 15 bis 120 kg. Die Leckrate ist auf ≤0,1 mL/min begrenzt, und die Korrosionsbeständigkeit wird durch einen Salzsprühtest von mindestens 72 Stunden (gemäß ASTM B117) verifiziert. Der hydrostatische Prüfdruck beträgt das 1,5-fache des Auslegungsdrucks. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Das Gehäuse bietet eine abgedichtete Umgebung, in der ölhaltiges Gas eintritt, Trennprozesse (wie Zentrifugal-, Schwerkraft- oder Koaleszenzabscheidung) durchläuft und getrenntes Öl und Gas durch dafür vorgesehene Anschlüsse austreten können, während der Systemdruck aufrechterhalten und Lecks verhindert werden. Die richtige Auswahl erfordert die Berücksichtigung von Betriebsdruck, Temperatur, Fluidkompatibilität und Installationsbeschränkungen. Verifizierungsfragen sollten Materialzertifizierung, Druckprüfung und Einhaltung anwendbarer Normen ansprechen. Wartungssignale umfassen sichtbare Korrosion, Dichtungsverschleiß oder erhöhte Leckage. Versagensgrenzen sind durch Überschreiten der Auslegungsgrenzen oder Nichterfüllen der Leckage- und Druckintegritätsanforderungen definiert.

Das Gehäuse bietet eine abgedichtete Umgebung, in der ölhaltiges Gas eintritt, Trennprozesse (wie Zentrifugal-, Schwerkraft- oder Koaleszenzabscheidung) durchläuft und getrenntes Öl und Gas durch dafür vorgesehene Anschlüsse austreten können, während der Systemdruck aufrechterhalten und Lecks verhindert werden. Die strukturelle Integrität des Gehäuses stellt sicher, dass der Innendruck gehalten wird, und sein Design umfasst Einlass- und Auslassanschlüsse, Montagepunkte und Dichtflächen. Die internen Trennmechanismen sind auf das Gehäuse angewiesen, um die erforderlichen Strömungswege und Druckdifferenzen aufrechtzuerhalten. Das Gehäuse schützt auch interne Komponenten vor äußerer Kontamination und mechanischer Beschädigung. Sein Material und seine Wanddicke werden gewählt, um dem Auslegungsdruck und der Temperatur standzuhalten, und seine Oberflächenbeschaffenheit an Dichtflächen gewährleistet leckdichte Verbindungen. Das Design des Gehäuses muss den spezifizierten Nenndurchmesser und die Durchflusskapazität berücksichtigen, und sein Gewicht beeinflusst Handhabung und Installation. Der ordnungsgemäße Betrieb hängt davon ab, dass das Gehäuse seine Integrität unter Betriebsbedingungen aufrechterhält, und jede Abweichung von spezifizierten Parametern kann auf einen Inspektions- oder Austauschbedarf hinweisen.
