Technische Definition

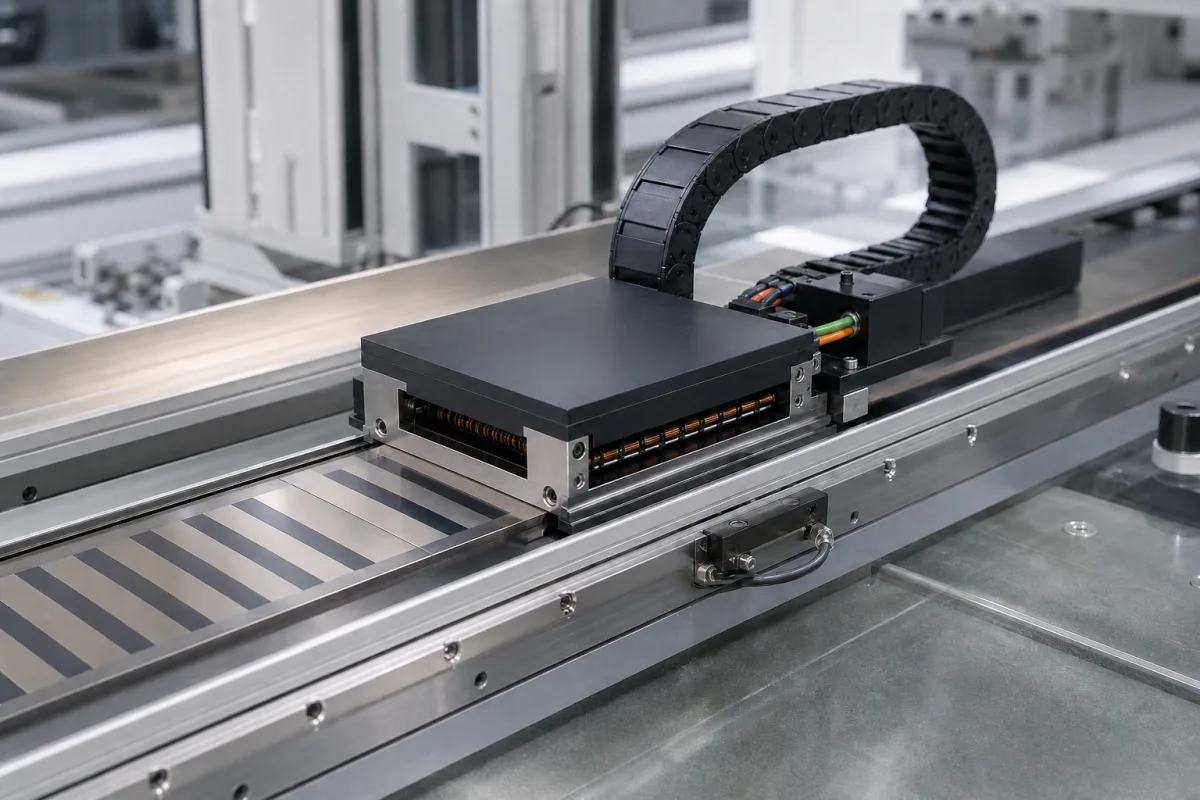

Dieser Servoaktor, auch als Linearmotor bekannt, ist eine Kernkomponente des Präzisionsspalt-Einstellsystems. Er bietet präzise, hochgeschwindigkeits lineare Positionierung, um präzise Spalte zwischen Komponenten in Fertigungsprozessen aufrechtzuerhalten oder anzupassen. Das Gerät wandelt elektrische Energie direkt in lineare mechanische Bewegung um, unter Verwendung elektromagnetischer Kraft, ohne mechanische Übertragungsmechanismen wie Riemen oder Spindeln. Dieser Direktantrieb ermöglicht präzise Steuerung von Position, Geschwindigkeit und Kraft, was ihn für Anwendungen geeignet macht, die schnelle und wiederholbare Anpassungen erfordern. Der Aktor ist mit Neodym-Magneten, Kupferwicklungen, Stahllamellen und einem Aluminiumgehäuse konstruiert, was robuste Leistung und Wärmemanagement gewährleistet. Zu den wichtigsten Parametern gehören: Hublänge 50–500 mm (Sonderhübe auf Anfrage), Spitzenkraft 100–5000 N (bei Nennstrom), Dauerkraft 50–2500 N (thermische Grenze bei 25°C Umgebung), Positionswiederholbarkeit ±0,01 mm (mit linearem Encoder-Feedback), maximale Geschwindigkeit 1–5 m/s (abhängig von Last und Motorgröße), Versorgungsspannung 24–48 V DC (48 V für Modelle mit höherer Leistung), maximaler Strom 5–20 A (Spitzenstrom bei Stillstand), Betriebstemperatur -20–60°C (unter -20°C kann die Schmierung beeinträchtigt werden), Schutzart IP54–IP65 gemäß IEC 60529 (IP65 für Staub und Wasserstrahlen), maximale Nutzlast 10–100 kg (horizontale Montage, dynamische Last), Gewicht 2–15 kg (variiert mit Hub und Kraft), Feedback-Auflösung 0,001–0,005 mm (lineare Encoder-Auflösung). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Überprüfen Sie immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Servoaktor arbeitet nach dem Prinzip der elektromagnetischen Kraft. Wenn ein elektrischer Strom durch die Kupferwicklungen fließt, erzeugt er ein Magnetfeld, das mit den Neodym-Magneten interagiert und eine lineare Kraft direkt entlang der Bewegungsachse erzeugt. Diese Kraft ist proportional zum Strom, was eine präzise Steuerung von Position, Geschwindigkeit und Kraft über das Steuersignal ermöglicht. Das Fehlen mechanischer Übertragungskomponenten reduziert Lose und erhöht die Reaktionsfähigkeit, was eine hohe Geschwindigkeit und Genauigkeit der Positionierung ermöglicht. Der lineare Encoder liefert Echtzeit-Feedback an das Steuerungssystem, was eine geschlossene Regelung und wiederholbare Positionierung gewährleistet.
