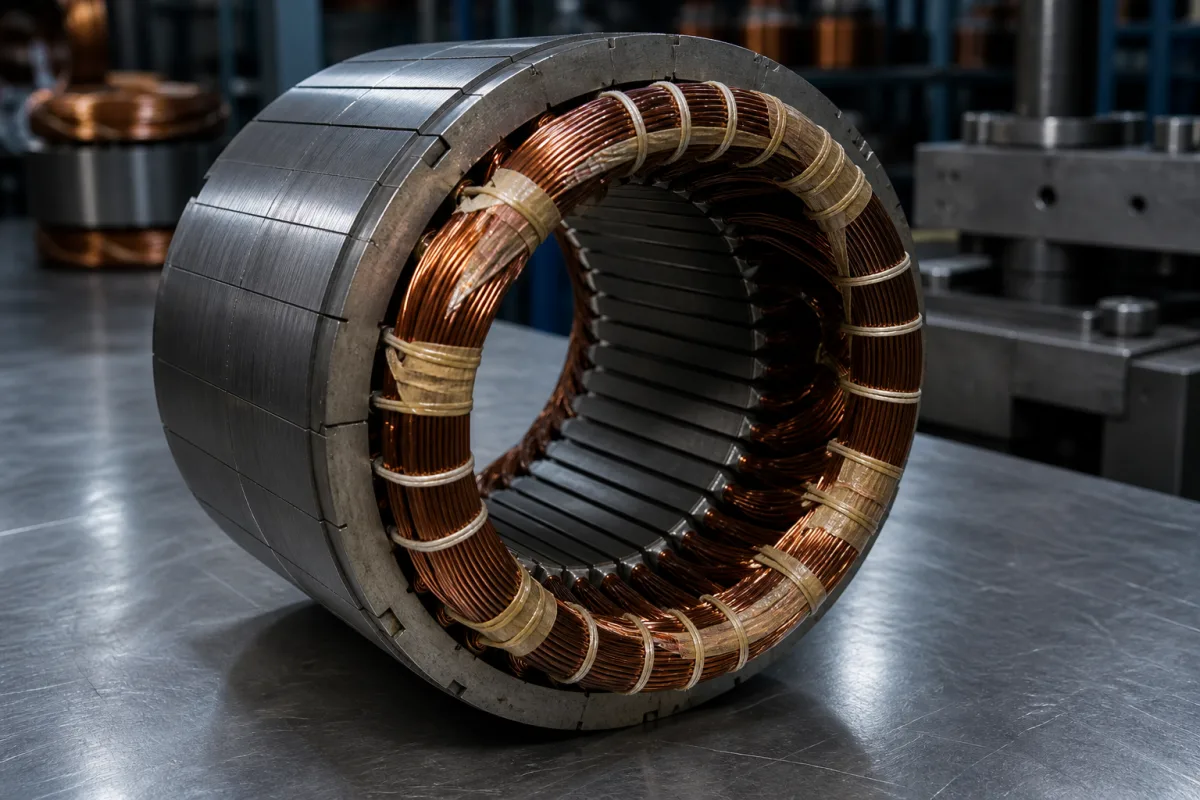

Stator

Der Stator ist die stationäre Komponente eines Elektromotors, insbesondere im Zusammenhang mit einem Spindelmotor. Er ist das äußere Teil, das fest bleibt, während sich der Rotor dreht. Der Statorkern besteht typischerweise aus Elektroband (dynamoblech), das gestapelt wird, um Wirbelstromverluste zu reduzieren. Kupferdraht wird um den Statorkern gewickelt, um die Wicklungen zu bilden, durch die elektrischer Strom fließt. Isoliermaterialien werden verwendet, um Kurzschlüsse zwischen den Wicklungen und dem Kern zu verhindern. Die gesamte Baugruppe ist in einem Gehäuse aus Baustahl oder Aluminium untergebracht, das mechanische Unterstützung bietet und zur Wärmeableitung beiträgt.

Die Hauptfunktion des Stators besteht darin, ein rotierendes Magnetfeld zu erzeugen, wenn Wechselstrom (AC) an die Wicklungen angelegt wird. Dieses rotierende Magnetfeld interagiert mit dem Magnetfeld des Rotors und erzeugt ein Drehmoment, das die Rotation des Rotors antreibt, der mit der Spindel verbunden ist. Der Stator ist somit die primäre elektromagnetische Komponente, die für die Drehmomenterzeugung des Motors verantwortlich ist.

Wichtige Parameter für den Stator sind der Außendurchmesser (AD) und der Innendurchmesser (ID) des Statorkerns, gemessen in Millimetern. Diese Abmessungen sind entscheidend für die Montage des Stators im Motorgehäuse und für die Definition des Luftspalts zwischen Stator und Rotor. Der Luftspalt beeinflusst die Motorleistung, einschließlich Effizienz und Drehmomenteigenschaften.

Bei der Auswahl oder Überprüfung eines Stators für eine bestimmte Anwendung ist es wichtig, die genauen Abmessungen, die Wicklungskonfiguration und die Materialspezifikationen mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen. Die in diesem Verzeichnis angegebenen Werte sind Referenzbereiche und müssen für das tatsächliche Modell oder die Anwendung validiert werden. Derzeit sind keine Normen für dieses Produkt aufgeführt; jedoch sollten alle anwendbaren Normen mit dem Hersteller oder Lieferanten überprüft werden, um die Konformität sicherzustellen.

Wenn Wechselstrom (AC) an die Statorwicklungen angelegt wird, erzeugt er ein rotierendes Magnetfeld. Dieses Feld interagiert mit dem Magnetfeld des Rotors und induziert eine Kraft (Lorentzkraft), die den Rotor und folglich die Motorspindel in Rotation versetzt. Die stationäre Natur des Stators stellt sicher, dass sich das Magnetfeld dreht und die Bewegung des Rotors antreibt.
