Linearführungen

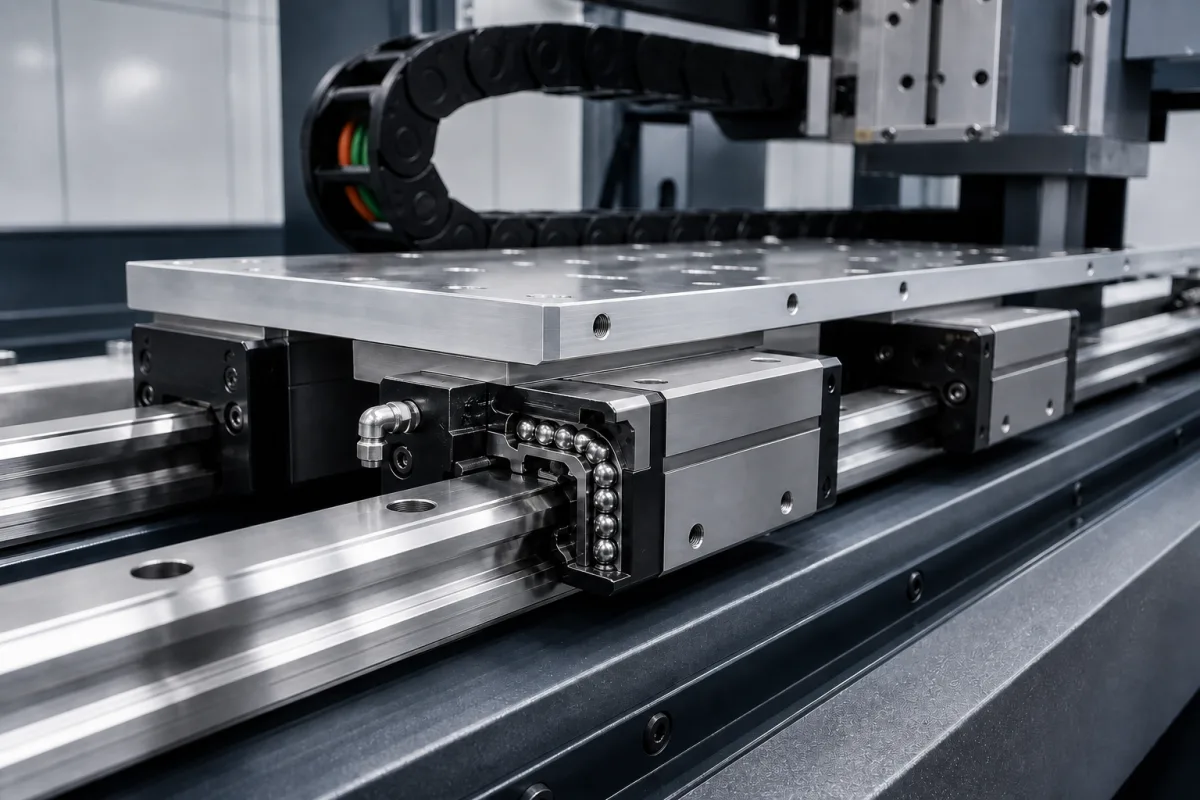

Linearführungen sind Präzisionskomponenten im Maschinen- und Anlagenbau, die eine reibungsarme lineare Bewegung entlang einer festen Bahn ermöglichen. Sie werden häufig in X-Y-Portalsystemen eingesetzt, um den Schlitten oder das Werkzeug entlang der X- und Y-Achse zu führen und so eine präzise und wiederholbare Positionierung zu gewährleisten. Eine Linearführung besteht aus einer Schiene und einem Schlitten, der umlaufende Kugel- oder Rollenlager enthält. Diese Lager laufen auf präzisionsgeschliffenen Laufbahnen in der Schiene, minimieren Reibung und bieten hohe Steifigkeit, was für automatisierte Maschinen mit präziser Bewegung unerlässlich ist.

Linearführungen sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Last- und Genauigkeitsanforderungen gerecht zu werden. Die Schienenbreite liegt typischerweise zwischen 15 und 65 mm, die Schlittenlänge zwischen 50 und 200 mm, und die Schienenlänge zwischen 100 und 4000 mm. Dynamische Tragzahlen (für eine Lebensdauer von 100 km) liegen zwischen 5 und 120 kN, statische Tragzahlen zwischen 10 und 250 kN, gemäß ISO 14728-1 bzw. ISO 14728-2. Genauigkeitsklassen von C0 (höchste Präzision) bis C5 (Standard) sind spezifiziert, mit einem Laufparallelismus pro 1000 mm Hub zwischen ±0,003 und ±0,02 mm. Die maximale Verfahrgeschwindigkeit beträgt 60 bis 300 m/min, begrenzt durch Dichtungsreibung und Schmierung, und die Betriebstemperatur liegt zwischen -20 und 80°C, wobei über 80°C eine spezielle Schmierung erforderlich ist. Die Schmierung kann mit Fett oder Öl erfolgen, und Dichtungen sind in Standard- oder Kontaktausführung für staubige Umgebungen erhältlich. Das Gewicht pro Meter liegt zwischen 1,5 und 15 kg/m, was die Systemträgheit und Montage beeinflusst.

Häufig verwendete Materialien sind Kohlenstoffstahl, Edelstahl und Aluminiumlegierung. Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das jeweilige Modell und die Anwendung bestätigt werden. Normen wie ISO 14728-1 und ISO 14728-2 dienen als Beschaffungsreferenz, nicht als Konformitätsnachweis. Bitte verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.

Linearführungen funktionieren, indem sie die Bewegung auf eine einzige Achse durch eine Schienen-Schlitten-Anordnung beschränken. Der Schlitten enthält umlaufende Kugellager oder Rollen, die auf präzisionsgeschliffenen Laufbahnen in der Schiene laufen. Dies reduziert Reibung und ermöglicht eine reibungslose, schnelle lineare Bewegung mit minimalem Verschleiß und hoher Tragfähigkeit. Die umlaufenden Elemente verteilen die Last gleichmäßig und bieten hohe Steifigkeit und Genauigkeit. Richtige Schmierung und Abdichtung sind entscheidend, um die Leistung zu erhalten und die Lebensdauer zu verlängern.
