Zugfeder-Baugruppe

Auf Basis strukturierter CNFX-Herstellerprofile wird Zugfeder-Baugruppe im Bereich Maschinen- und Anlagenbau anhand von Freie Länge bis Drahtdurchmesser eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Zugfeder-Baugruppe wird durch die Baugruppe aus Schraubenzugfeder und Endverbindungen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Baugruppe bestehend aus einer Zugfeder und deren Befestigungsteilen, die Energie durch Dehnung speichert und freisetzt.

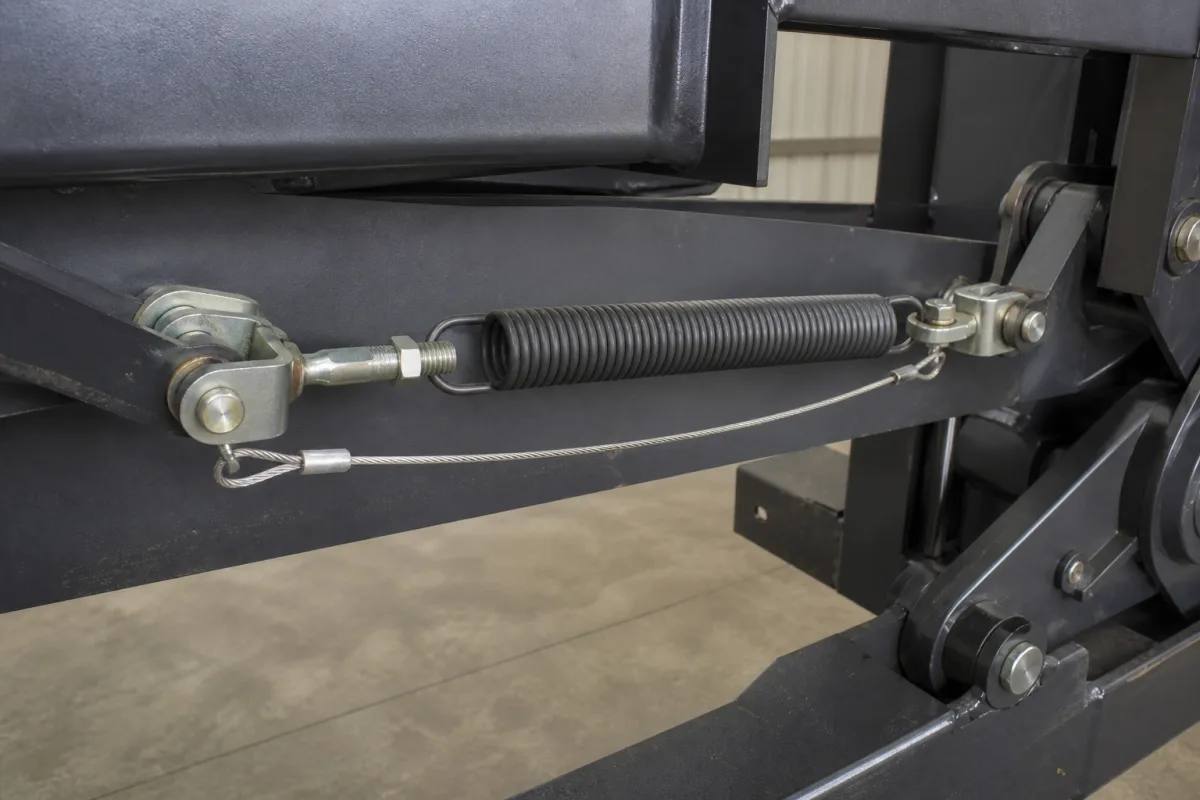

Zugfeder-Baugruppe in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Eine Zugfeder-Baugruppe ist eine kritische Komponente in einem Kippmechanismus, die eine kontrollierte Gegenkraft bereitstellt. Sie besteht typischerweise aus einer spiralförmigen Zugfeder, Endbefestigungen (wie Haken oder Ösen) und Montageteilen. In Kippmechanismen wirkt sie der Schwerkraft entgegen, ermöglicht eine sanfte Kippbewegung und sorgt für Stabilität, um unkontrollierte Bewegungen zu verhindern. Die Baugruppe arbeitet nach dem Hookeschen Gesetz: Die Feder dehnt sich unter Zugkraft und speichert potenzielle Energie. Wird die Kraft reduziert, zieht sich die Feder zusammen und gibt Energie frei, um ihre ursprüngliche Länge wiederzuerlangen. In einem Kippmechanismus bietet dies einen kontrollierten Widerstand gegen Kippkräfte. Die Baugruppe ist in verschiedenen Konfigurationen erhältlich, mit Parametern wie freie Länge, Drahtdurchmesser, Federrate, maximale Last, maximale Dehnung, Betriebstemperatur, Materialgüte, Oberflächenbehandlung, Endentyp, Toleranzklasse und Gewicht. Diese Parameter müssen basierend auf Einbauraum und erforderlicher Dehnung spezifiziert werden und bestimmen die Leistung und Eignung der Feder für bestimmte Anwendungen. Die Baugruppe wird typischerweise aus Federstahl, Kohlenstoffstahl oder Edelstahl hergestellt und kann zur Korrosionsschutzbehandlung oberflächenbehandelt werden. Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung mit dem Hersteller oder Lieferanten zu verifizieren.

Funktionsprinzip

Die Baugruppe arbeitet nach dem Hookeschen Gesetz: Die Feder dehnt sich unter Zugkraft und speichert potenzielle Energie. Wird die Kraft reduziert, zieht sich die Feder zusammen und gibt Energie frei, um ihre ursprüngliche Länge wiederzuerlangen. In einem Kippmechanismus bietet dies einen kontrollierten Widerstand gegen Kippkräfte und gewährleistet eine sanfte und stabile Bewegung.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Freie Länge50–200 mmSpecify based on installation space and required extension.
Drahtdurchmesser1.0–5.0 mmDetermines spring rate and load capacity.
Federrate5–50 N/mmForce per unit extension; critical for energy storage.
Maximale Last100–500 NDo not exceed to avoid permanent deformation.
Maximale Dehnung50–150 mmLimited by solid height and material fatigue.
Betriebstemperatur-30–80 °COutside range may affect spring material properties.
WerkstoffgüteEN 10270-1Spring steel per European standard; other grades available.EN 10270-1
OberflächenbehandlungZinc platedCorrosion protection; other coatings on request.ISO 4042
EndenformLoopsOptions: plain, cross-over, side loops.
Toleranzklasse2Grade 2 for general use; Grade 1 for precision.DIN 2095
Gewicht0.05–0.5 kgDepends on dimensions and material.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Federstahl Kohlenstoffstahl Edelstahl

Komponenten / BOM

Components / BOM
  • Schraubenzugfeder
    Primäres Energiespeicherelement, das sich unter Belastung ausdehnt
    Material: Federstahl
  • Endverbindungen
    Haken- oder Schlaufenanschlüsse zur Verbindung mit dem Mechanismus
    Material: Kohlenstoffstahl
  • Befestigungshardware
    Schrauben, Halterungen oder Stifte zur Befestigung der Baugruppe am Neigemechanismus
    Material: Stahl

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Überlastung über 150 % der Nennzugkraft Bleibende Verformung, die zu einem Verlust der Genauigkeit der Federkonstante führt Mechanischen Anschlag bei 110 % maximaler Konstruktionsauslenkung installieren, kraftbegrenzende Kopplung implementieren
Exposition gegenüber korrosiver Umgebung (Chloridkonzentration > 50 ppm) Spannungsrisskorrosion, die an Oberflächendefekten einsetzt Zink-Nickel-Elektroplattierungsbeschichtung (8-12 μm Dicke) auftragen, Federmaterial aus Edelstahl 316 spezifizieren

Technische Bewertung

Betriebsbereich
Betriebsbereich
5-150 N Zugkraft, 10-100 mm Auslenklänge, -40 °C bis 120 °C Temperatur
Belastungs- und Ausfallgrenzen
Abweichung von der Linearität des Hookeschen Gesetzes über 5 %, bleibende Verformung über 2 % der freien Länge, Degradation der Federkonstante über ±15 % des Nennwerts
Überschreitung der Streckgrenze, die plastische Verformung verursacht (σ_y > 0,2 % Dehngrenze), Spannungsrelaxation durch Kriechen bei erhöhten Temperaturen, Ermüdungsbruch durch zyklische Belastung, die die Dauerfestigkeitsgrenze überschreitet (σ_max > σ_e)
Fertigungskontext
Zugfeder-Baugruppe wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:Nicht anwendbar (Zugfedern arbeiten unter Axiallast, nicht unter Druck)
Durchflussrate:Nicht anwendbar (Zugfedern arbeiten unter Axiallast, nicht unter Durchfluss)
Betriebstemperatur:-40 °C bis 120 °C (abhängig von Federmaterial und Beschichtung)
Montage- und Anwendungskompatibilität
Trockene LuftumgebungenGeschmierte mechanische SystemeSaubere Industrieatmosphären
Nicht geeignet: Chloridreiche oder marine Umgebungen (erhöhtes Korrosionsrisiko)
Auslegungsdaten
  • Erforderliche Kraft bei Arbeitsauslenkung (N oder lbf)
  • Maximale Arbeitsauslenkung (mm oder in)
  • Verfügbare Einbauraumbeschränkungen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Federmüdigkeitsbruch
Ursache: Zyklische Belastung, die die Dauerfestigkeitsgrenze des Materials überschreitet, oft aufgrund falscher Spannungseinstellungen, Überdehnung oder Materialfehler aus der Fertigung.
Korrosionsbedingte Schwächung
Ursache: Exposition gegenüber Feuchtigkeit, Chemikalien oder rauen Umgebungen ohne ausreichende Schutzbeschichtungen, was zu Lochfraß, Spannungsrisskorrosion oder reduziertem Querschnitt führt.
Wartungsindikatoren
  • Sichtbare bleibende Verformung (Feder kehrt nicht in ihre ursprüngliche Länge zurück, wenn entlastet)
  • Hörbares Knarren, Knacken oder Schleifgeräusche während des Betriebs, die auf Reibung, Fehlausrichtung oder bevorstehenden Bruch hindeuten
Technische Hinweise
  • Regelmäßige Spannungskalibrierung und Belastungstests durchführen, um den Betrieb innerhalb der Konstruktionsgrenzen der Feder zu gewährleisten und Überlastung zu vermeiden.
  • Angemessene Schutzbeschichtungen (z.B. Verzinkung, Pulverbeschichtung) auftragen und regelmäßige Inspektionen auf Umweltschäden durchführen, insbesondere in korrosiven oder feuchten Umgebungen.

Konformität und Fertigungsnormen

Referenznormen
ISO 10243:2010 - Druck-, Zug- und Torsionsfedern - Technische SpezifikationenASTM A227/A227M-17 - Standard-Spezifikation für Stahldraht, kaltgezogen für mechanische FedernDIN 2097 - Zugfedern - Maße und Toleranzen
Fertigungsgenauigkeit
  • Drahtdurchmesser: +/-0,02 mm
  • Freie Länge: +/-1,5 % der Nennlänge
Qualitätsprüfung
  • Belastungstest bei spezifizierter Auslenkung
  • Sichtprüfung auf Oberflächendefekte und korrekte Endausbildung

Hersteller von Zugfeder-Baugruppe

Herstellerprofile mit passender Produktionsfähigkeit in China.

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Diese Seite teilen

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

LieferketteVerwandte Produkte und Komponenten

Landmaschinen

Maschinen und Geräte, die in der Landwirtschaft eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der sowohl auf befestigten Straßen als auch auf rauem Gelände eingesetzt werden kann und über hervorragende Mobilität und Hubfähigkeiten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Offroad-Fahrzeug mit einem Gelenk zwischen Kabine und Mulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->
Asphaltverteiler

Ein spezielles Fahrzeug oder Anhänger montierte Maschine, die flüssigen Asphalt (Bitumen) gleichmäßig auf Straßenoberflächen während des Straßenbaus und der Instandhaltung sprüht.

Spezifikationen ansehen ->

Häufige Fragen

Was ist der typische Bereich der freien Länge dieser Zugfeder-Baugruppe?

Der Bereich der freien Länge beträgt 50–200 mm, muss jedoch basierend auf Einbauraum und erforderlicher Dehnung spezifiziert werden. Verifizieren Sie immer mit dem Hersteller für Ihr spezifisches Modell.

Welche Materialien sind für diese Baugruppe verfügbar?

Die Baugruppe kann aus Federstahl, Kohlenstoffstahl oder Edelstahl hergestellt werden. Die Materialgüte kann Normen wie EN 10270-1 entsprechen, aber bestätigen Sie dies mit dem Lieferanten.

Was ist die maximale Lastkapazität?

Die maximale Last liegt im Bereich von 100–500 N, aber das Überschreiten kann zu bleibender Verformung führen. Verifizieren Sie das genaue Limit für Ihre Anwendung mit dem Hersteller.

Welche Oberflächenbehandlungen sind verfügbar?

Die Standard-Oberflächenbehandlung ist Verzinkung nach ISO 4042, aber andere Beschichtungen sind auf Anfrage erhältlich. Bestätigen Sie die Behandlung mit dem Lieferanten.
