Thermometer-Schutzhülsen

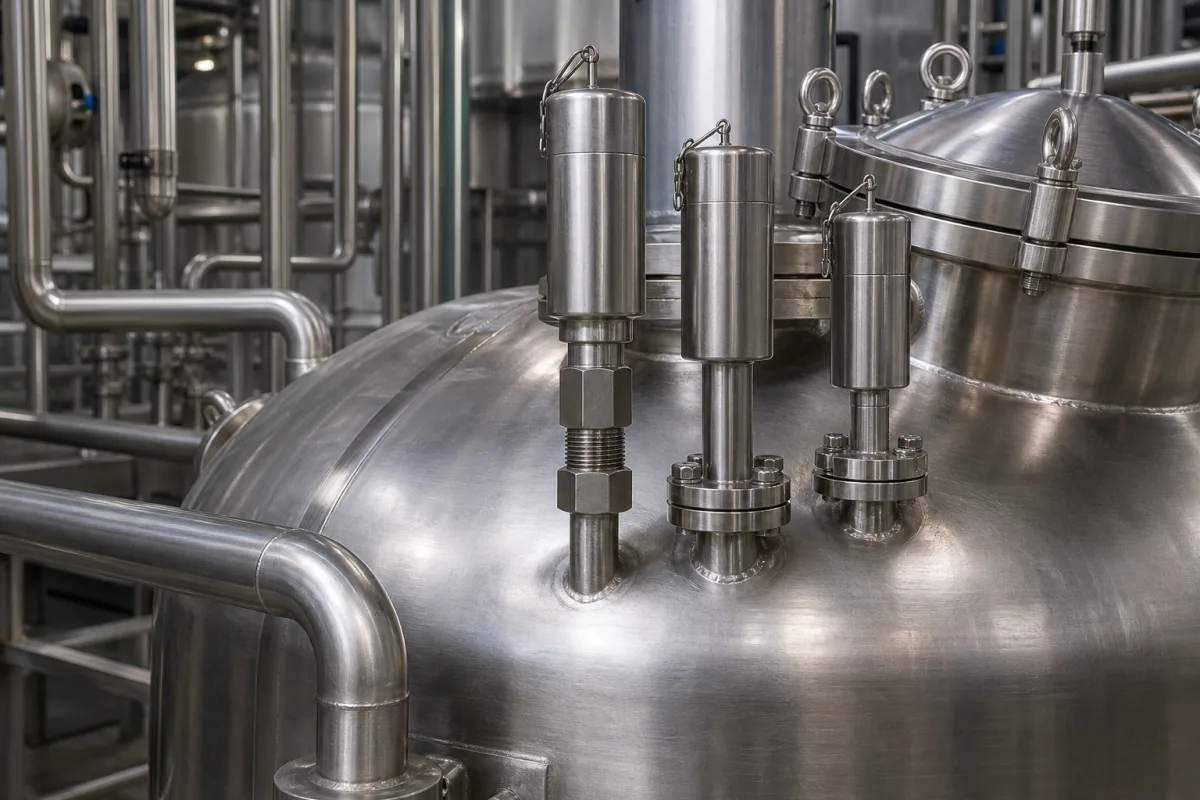

Thermometerhülsen sind zylindrische Schutzrohre, die in Doppelmantel-Kühl-/Heizsystemen installiert werden, um Temperatursensoren (Thermoelemente, RTDs) vom Prozessmedium zu isolieren und gleichzeitig eine genaue Temperaturmessung zu ermöglichen. Sie bieten mechanischen Schutz, verhindern eine Kontamination des Sensors und ermöglichen einen Sensorwechsel ohne Systemabschaltung. Die Thermometerhülse wird in den Prozessstrom eingeführt, und der Sensor wird in ihrer Bohrung platziert. Die Wärme wird durch die Wand der Thermometerhülse auf den Sensor übertragen, wobei Material und Design optimiert sind, um die Messverzögerung zu minimieren und gleichzeitig maximalen Schutz zu bieten. Übliche Materialien sind Edelstahl 316, Hastelloy, Inconel und Kohlenstoffstahl. Die wichtigsten Abmessungen – Durchmesser und Länge – sind entscheidend für die richtige Eintauchtiefe und das thermische Ansprechverhalten; diese müssen für jede Anwendung überprüft werden. Thermometerhülsen werden in verschiedenen Branchen eingesetzt, in denen eine Temperaturüberwachung unerlässlich ist, wie z. B. in der chemischen Verarbeitung, der Öl- und Gasindustrie und der Energieerzeugung. Sie sind so ausgelegt, dass sie Prozessdrücken und -temperaturen standhalten, aber die spezifischen Nennwerte hängen vom Modell und Material ab. Bei der Auswahl einer Thermometerhülse sind die Kompatibilität mit dem Prozessmedium, der Temperaturbereich, die Druckstufe und die erforderliche Eintauchtiefe zu berücksichtigen. Überprüfen Sie immer die modellspezifischen Werte und Normen mit dem Hersteller oder Lieferanten. Thermometerhülsen enthalten keine aktive Elektronik; sie sind passive Komponenten, die den Sensor aufnehmen. Sie sind kein Ersatz für den Sensor selbst. Eine ordnungsgemäße Installation und Wartung sind entscheidend für genaue Messwerte und eine lange Lebensdauer. Eine regelmäßige Inspektion auf Korrosion, Verschleiß oder Beschädigung wird empfohlen. Wenn die Thermometerhülse beschädigt ist, kann der Sensor dem Prozessmedium ausgesetzt sein, was zu ungenauen Messwerten oder Sensorausfall führt. In solchen Fällen sollte die Thermometerhülse umgehend ersetzt werden. Thermometerhülsen sind in verschiedenen Ausführungen erhältlich, einschließlich Gewinde-, Flansch- und Einschweißtypen, aber die spezifische Ausführung muss für die beabsichtigte Anwendung bestätigt werden.

Schutzhülsen bilden eine Barriere zwischen dem Temperatursensor und dem Prozessmedium. Der Sensor wird in die Schutzhülse eingeführt, die dann in die Flüssigkeit eingetaucht wird. Wärme wird durch die Wand der Schutzhülse auf den Sensor übertragen, wobei Material und Design der Schutzhülse optimiert sind, um die Messverzögerung zu minimieren und maximalen Schutz zu bieten. Die Schutzhülse muss richtig dimensioniert und installiert sein, um eine genaue Temperaturmessung zu gewährleisten und den Sensor vor rauen Bedingungen zu schützen.
